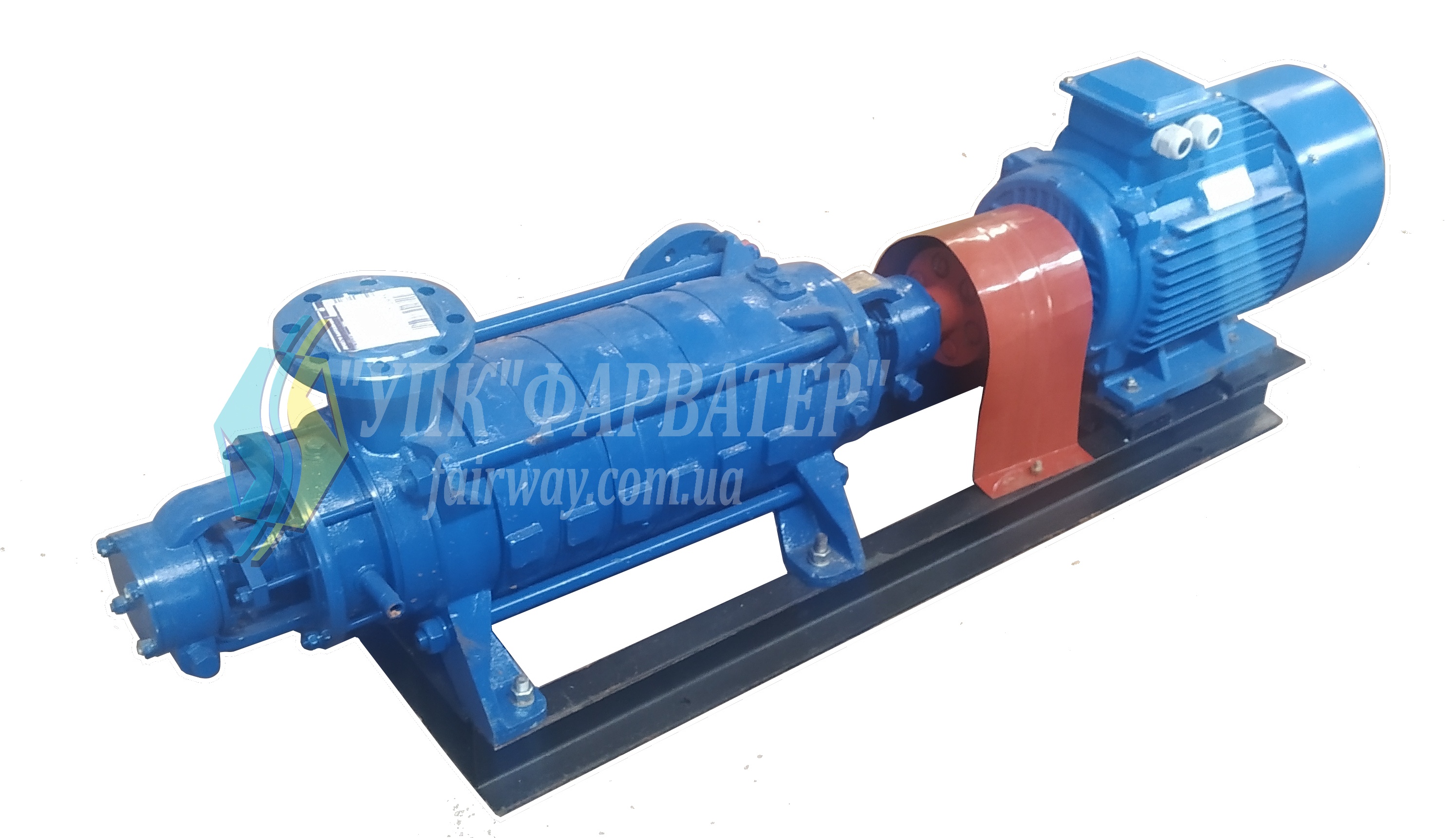

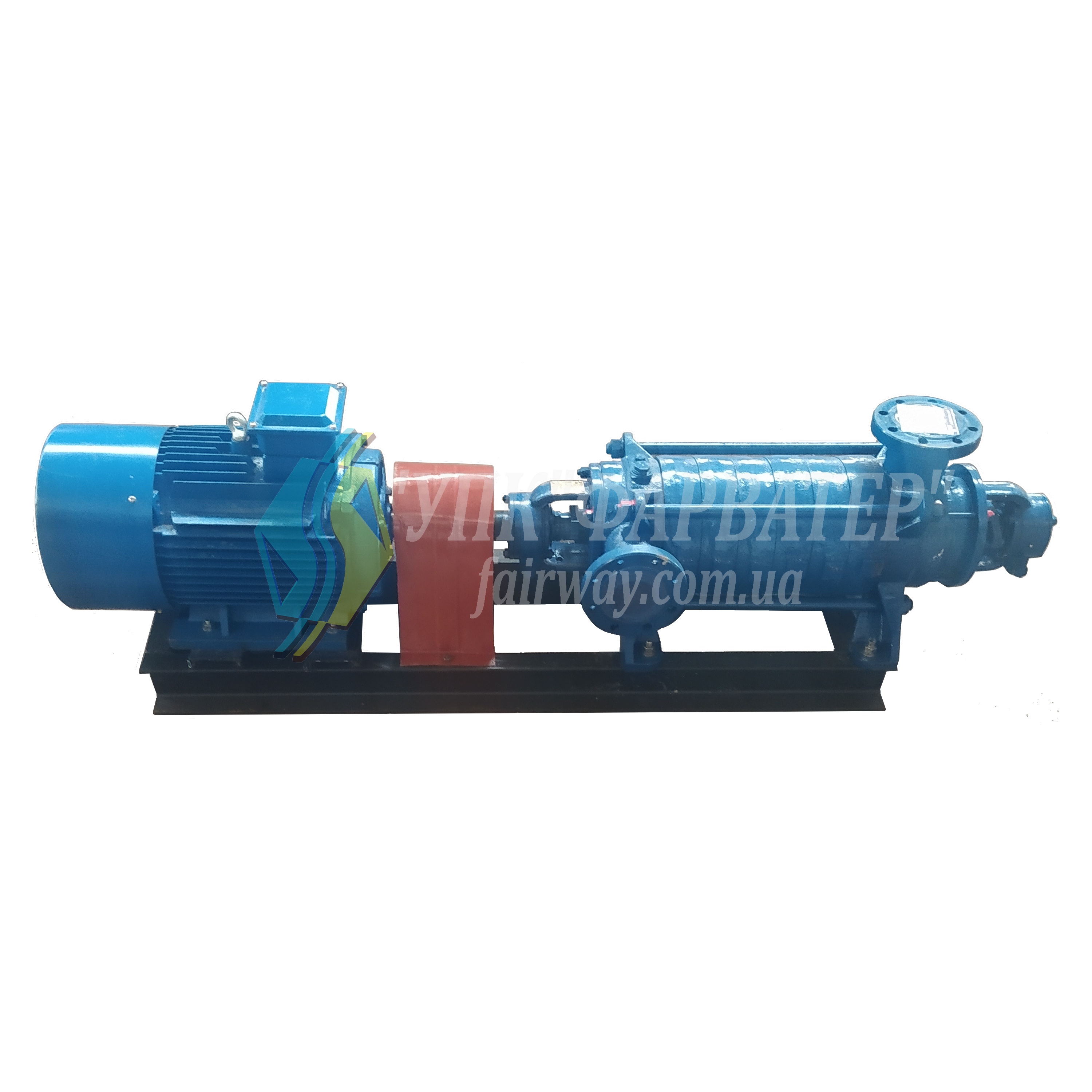

Агрегат насосний ЦНС(Г) 60-99
Агрегат ЦНС - центробіжний секційний горизонтальний насос для перекачування води, що має водневий показник рН 7-8,5 та інших рідин, схожих з водою за щильністю, в'язкістю, хімічною активністю, що містять тверді включення розміром до 0,1 мм, мікротвердістю не більше 1,47 ГПа (14,7 кгс/см2), об'ємна концентрація яких не перевищує 0,1%, температурою не більше +45ºС (ЦНС), не більше +105ºС в системі водопостачання (ЦНСГ), температурою масла від +2 до +60ºС в масляній системі турбогенераторів (ЦНСМ)
Насос ЦНС 60-99 багатосупінчатий центробіжний
Матеріали насосу ЦНС(Г,М) 60-99: вал - сталь 45-3ГП, проточна частина - чавун СЧ2, захисна втулка - сталь 20.
Габаритні розміри насосу ЦНС (Г,М) 60-99
| Типурозмір насосу | L | L1 | L2 | L3 | L4 | L5 | L7 | L9 | L10 | L11 | B | B1 | B2 | B3 | H | H1 | Маса насосу |
| ЦНС 60-99 | 950 | 300 | 190 | 327 | 397 | 353 | 240 | 180 | 160 | 215 | 520 | 270 | 430 | 500 | 500 | 270 | 263 |
Приєднальні розміри патрубків насосів
| Всмоктувальний патрубок | Нагнітальний патрубок | ||||||||||||
| D1 | D2 | D3 | D4 | D5 | h | d | D1 | D2 | D3 | D4 | D5 | h | d |
| 100 | 128 | 145 | 190 | 230 | 27 | 24 | 80 | 105 | 121 | 170 | 210 | 27 | 24 |
Габаритні розміри агрегату ЦНС (Г,М) 60-99
| Типурозмір агрегату | Типурозмір електродвигуна | Потужність ел.двиг., кВт | Напруга, В | Розмір L, мм | Розмір В, мм | Розмір Н, мм | Маса агрегату, кг |
| ЦНС 60-99 | 4АМ180M2 | 30 | 220/380 | 1620 | 255 | 676 | 588 |
| ЦНСГ 60-99 | ВРП180M2 | 30 | 380/660 | 1768 | 255 | 770 | 622 |
| ЦНСМ 60-99 | 4АМ180L2 | 45 | 220/380 | 1740 | 255 | 715 | 515 |
Характеристики насосу ЦНС (Г,М) 60-99
| Типурозмір насосу | Число ступінів насосу | Подача номінальна м3/год. | Напір, м | Допустимий кавитац. запас, м | ККД, % | Частота обертання ел.двиг. (об/хв) | Споживана потужність насосу, кВт | Середнє напрацювання на відмову, г | Умовне безвідмовне напрацювання, г | Середній ресурс, г | Середній термін служби, років |
| ЦНС(Г) 60-99 | 3 | 60 | 99 | 4,5 | 69 | 2950 | 24 | 6500 | 6000 | 10000 | 9 |
| ЦНСМ 60-99 | 32 | 6300 | 4500 | 8500 |

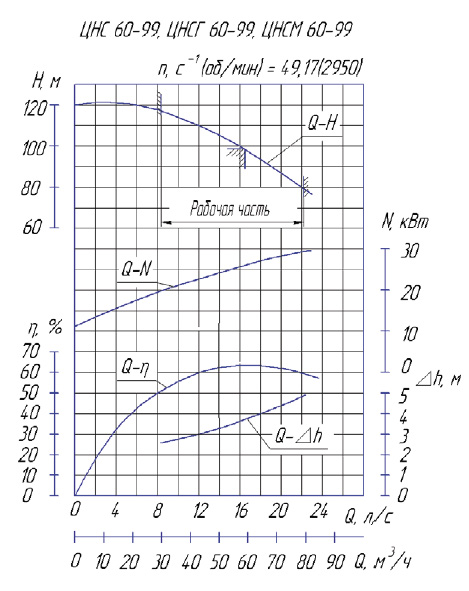

Графічні характеристики насосів, випробуваних на воді із щильністю 997 кг/м3, при барометричному тиску 1013 гПа при частоті обертання 2950 об/хв
Повний каталог насосів ЦНС з усіма технічними характеристиками та умовами експлутація
Ціна вказана в грн.с ПДВ та урахуванням доставки по Україні до складу грузопревозочной служби: САТ, ДЕЛІВЕРІ, ІН-ТАЙМ, Нічний Експрес.
