ЦНС 60-330

ЦНС 60-330
Агрегат ЦНС - центробіжний секційний горизонтальний насос для перекачування води, що має водневий показник рН 7-8,5 та інших рідин, схожих з водою за щильністю, в'язкістю, хімічною активністю, що містять тверді включення розміром до 0,1 мм, мікротвердістю не більше 1,47 ГПа (14,7 кгс/см2), об'ємна концентрація яких не перевищує 0,1%, температурою не більше +45ºС (ЦНС), не більше +105ºС в системі водопостачання (ЦНСГ), температурою масла від +2 до +60ºС в масляній системі турбогенераторів (ЦНСМ)
103880.00 грн/шт.




Насос ЦНС 60-330 багатосупінчатий центробіжний

Матеріали насосу ЦНС(Г,М) 60-330: вал - сталь 45-3ГП, проточна частина - чавун СЧ2, захисна втулка - сталь 20.

Ущильнення валу насосу: сальникове одинарне.

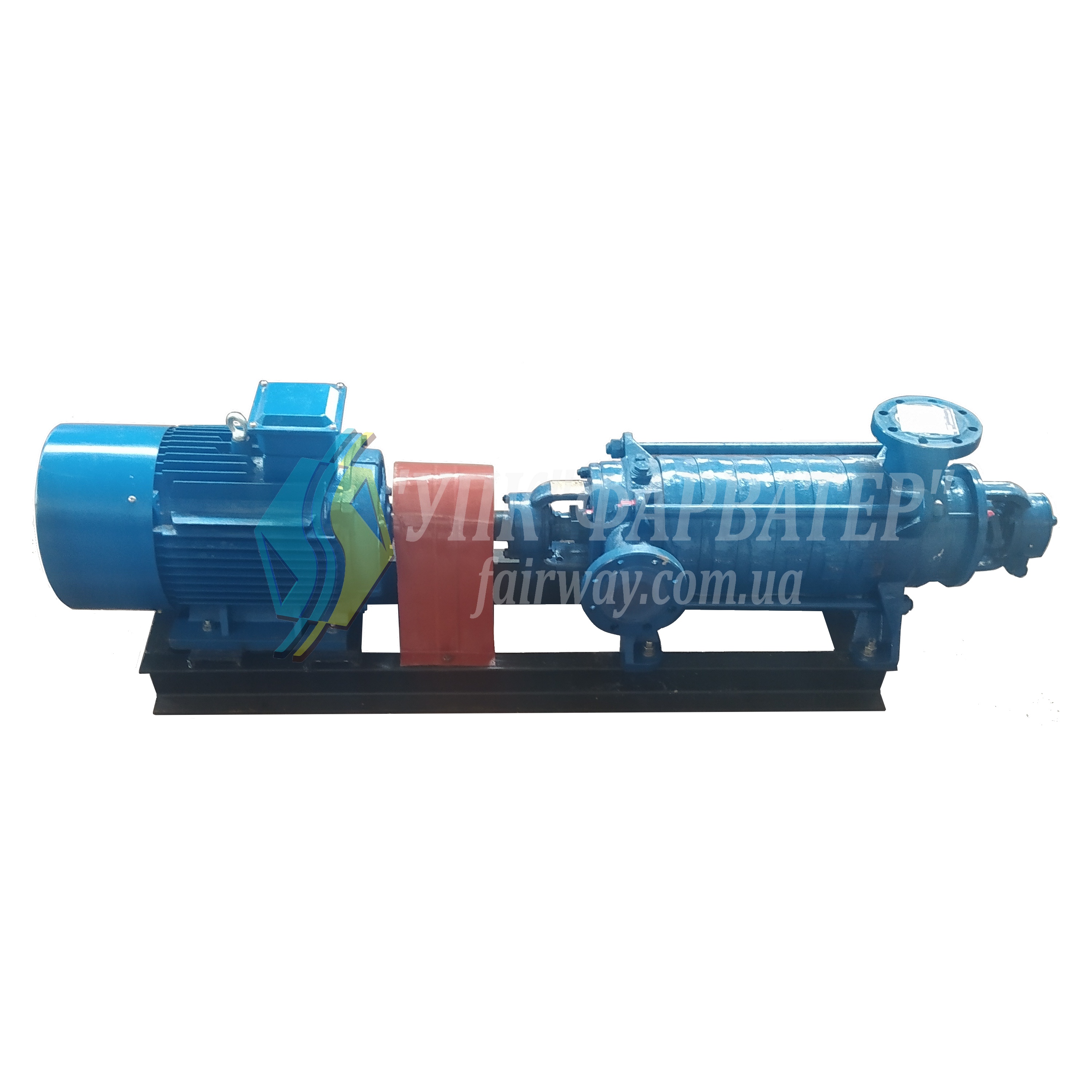

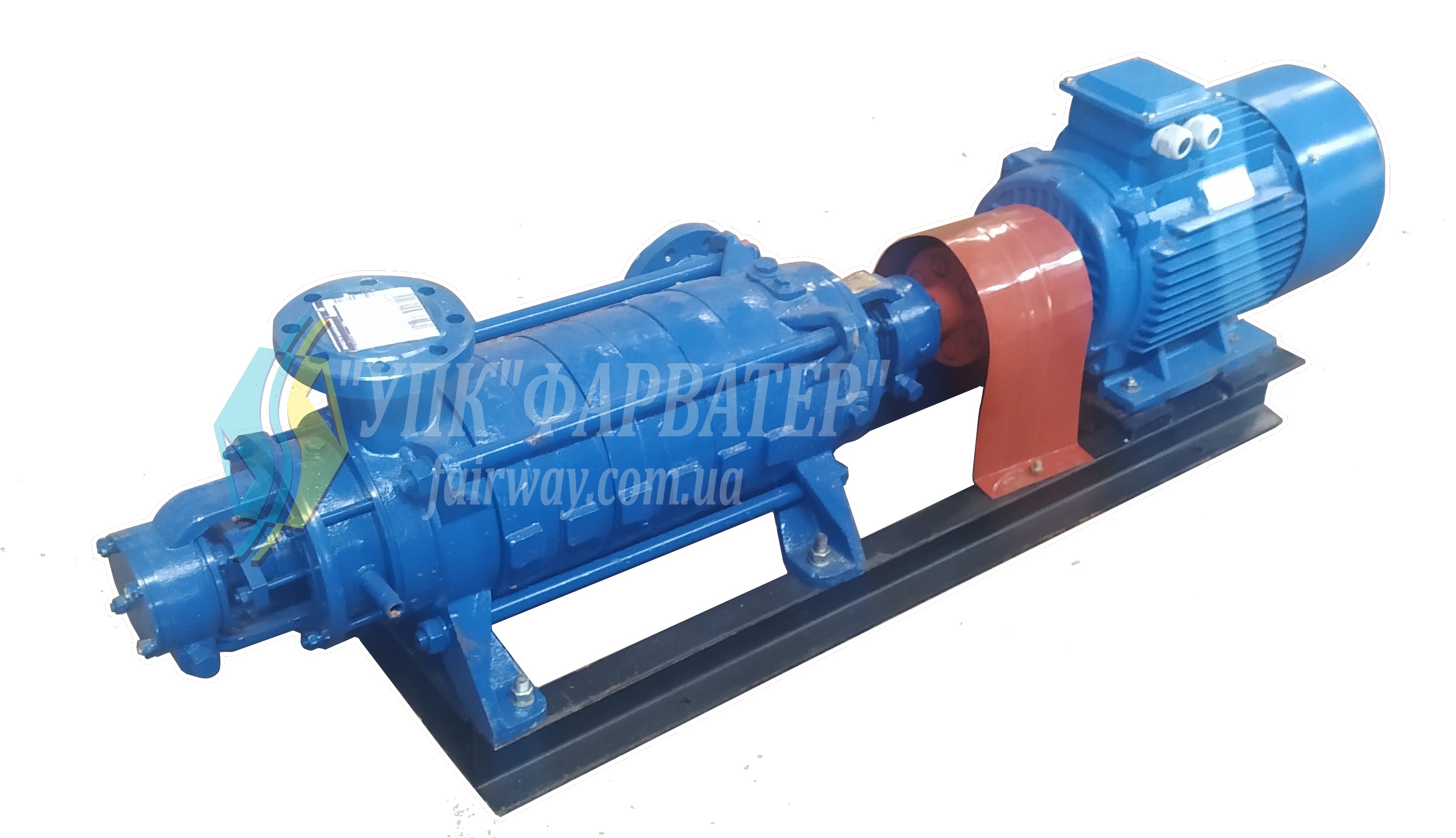

Комлектується Агрегат насосний: ЦНС 60-330  -  АИР280S2  110 кВт на 2950 об/хв.
                                                               ЦНСГ 60-330  - 2ВР280S2  110 кВт на 2950 об/хв.
                                                               ЦНСМ 60-330 - АИР280M2 132 кВт  на 2950 об/хв.


Умовні позначення насосу ЦНС(Г,М) 60-330-УХЛ4
Ц - Центробіжний
Н - Насос
С - Секційний
Г - Для горячої води
М - Для масла
60 - Подача, м3/год
330 - Напор, м
УХЛ -Кліматичне виконання (райони з помірним та холодним кліматом)
4- Категорія разміщення при експлуатації


Габаритні розміри насосу ЦНС (Г,М) 60-330

Типурозмір насосу  L  L1  L2   L3  L4  L5  L7  L9  L10  L11  B  B1  B2  B3   H  H1  Маса насосу
ЦНС 60-330 1510 860 750 887 397 353 240 180 160 215 520 270 430 500 500 270 564











Приєднальні розміри патрубків насосів

Всмоктувальний патрубок Нагнітальний патрубок
 D1  D2  D3  D4  D5  h  d  D1  D2  D3  D4  D5  h  d
100 128 145 190 230 27 24 80 105 121 170 210 27 24









Габаритні розміри агрегату ЦНС (Г,М) 60-330

Типурозмір агрегату Типурозмір електродвигуна Потужність ел.двиг., кВт Напруга, В Розмір L, мм Розмір В, мм Розмір Н, мм Маса агрегату, кг
ЦНС 60-330 4АМ280S2 110 220/380 2470 290 790 1346
ЦНСГ 60-330 2ВР280S2 110 380/660 2628 290 870 1282
ЦНСМ 60-330 4АМ280M2 132 220/380 2700 290 885 1022















Характеристики насосу ЦНС (Г,М) 60-330

Типурозмір насосу Число ступінів насосу Подача номінальна м3/год. Напір, м Допустимий кавитац. запас, м ККД, % Частота обертання ел.двиг. (об/хв) Споживана потужність насосу, кВт Середнє напрацювання на відмову, г Умовне безвідмовне напрацювання, г Середній ресурс, г Середній термін служби, років
ЦНС(Г) 60-330 10 60 330 4,5 71 2950 770 6500 6000 10000 9
ЦНСМ 60-330 117 6300 4500 8500













Графічні характеристики насосів, випробуваних на воді із щильністю 997 кг/м3, при барометричному тиску 1013 гПа при частоті обертання 2950 об/хв



Повний каталог насосів ЦНС з усіма технічними характеристиками та умовами експлутація

Ціна вказана в грн.с ПДВ та урахуванням доставки по Україні до складу грузопревозочной служби: САТ, ДЕЛІВЕРІ, ІН-ТАЙМ, Нічний Експрес.


- 60
- 330
