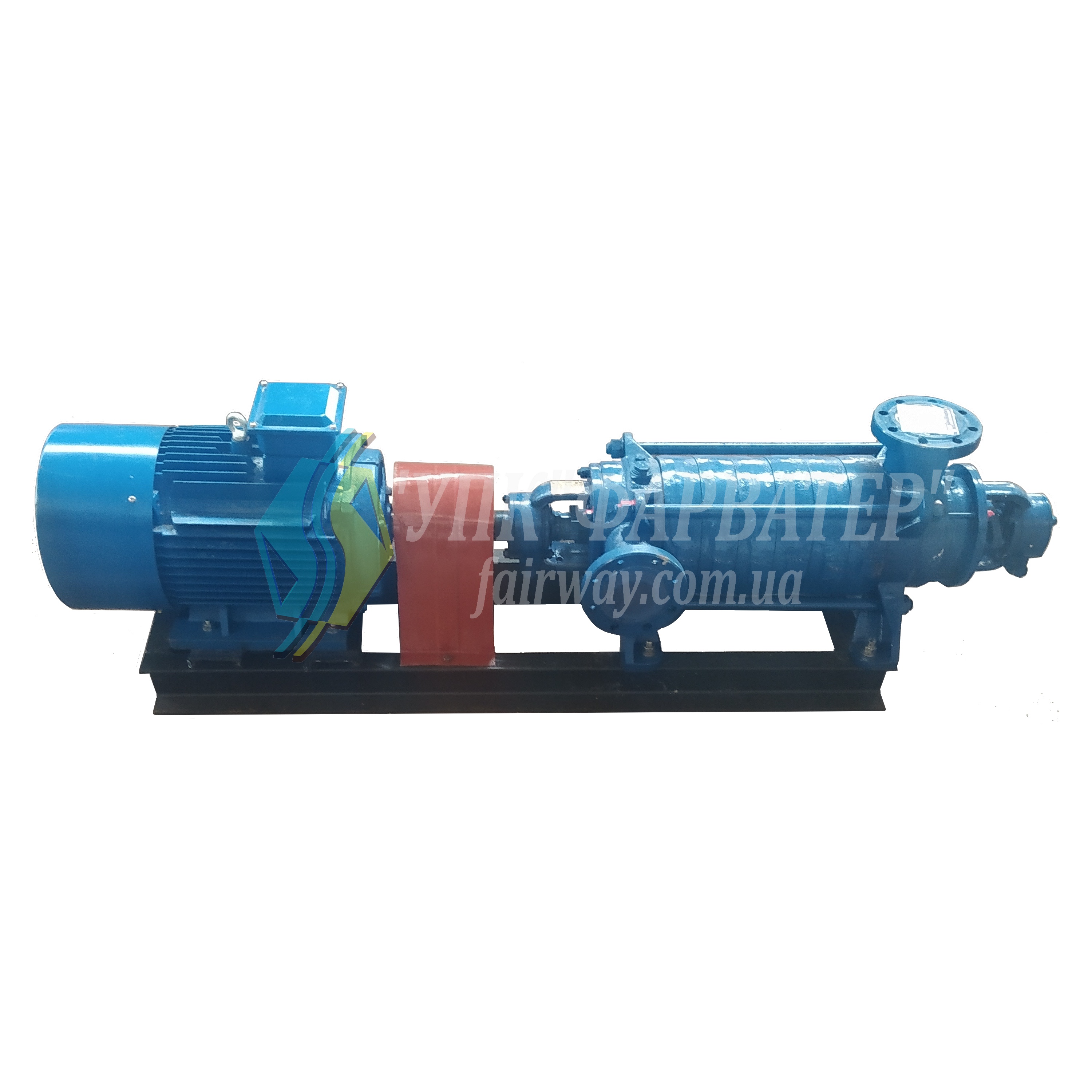

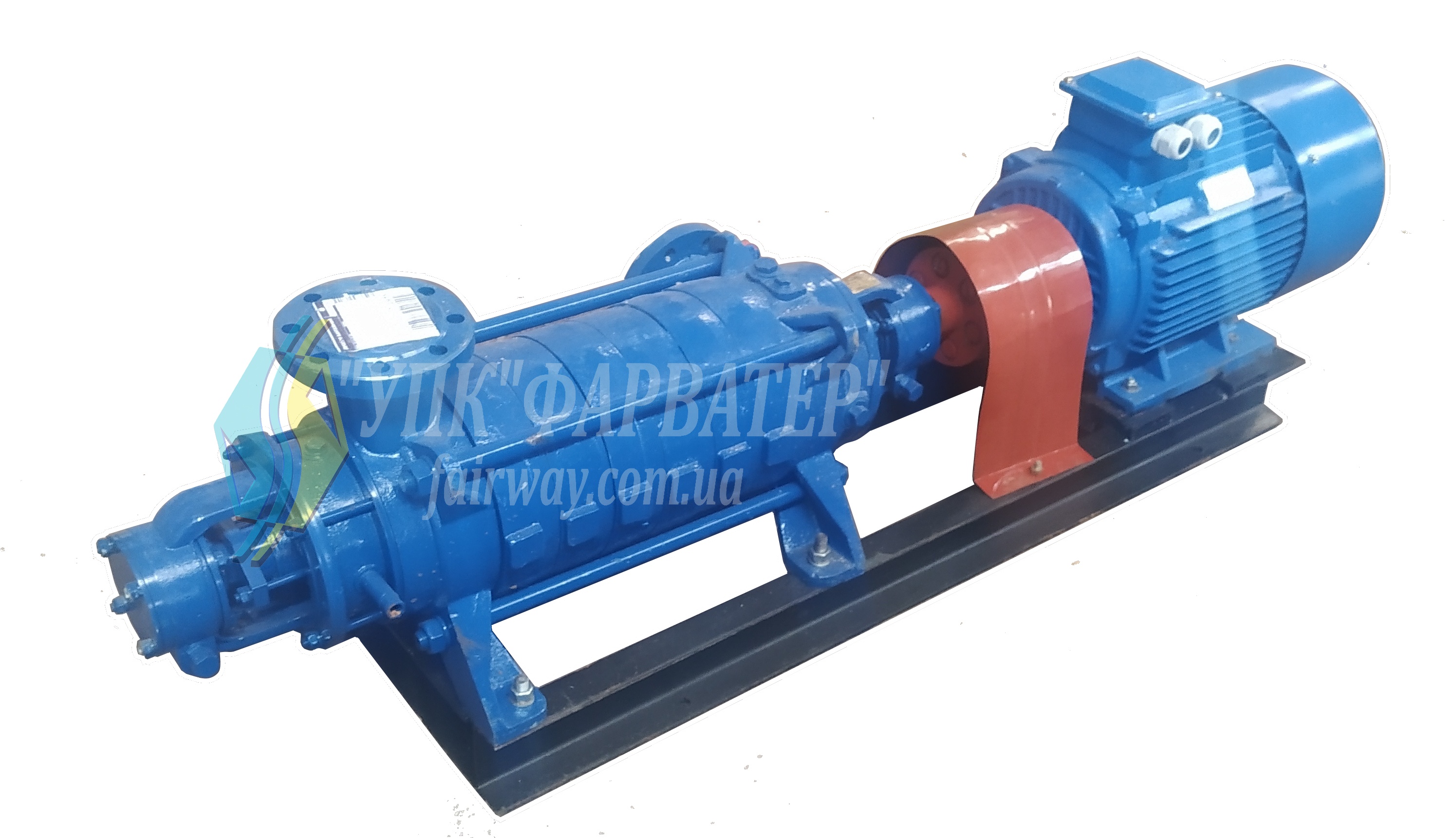

Агрегат насосний ЦНС(Г) 60-264

Агрегат ЦНС - центробіжний секційний горизонтальний насос для перекачування води, що має водневий показник рН 7-8,5 та інших рідин, схожих з водою за щильністю, в'язкістю, хімічною активністю, що містять тверді включення розміром до 0,1 мм, мікротвердістю не більше 1,47 ГПа (14,7 кгс/см2), об'ємна концентрація яких не перевищує 0,1%, температурою не більше +45ºС (ЦНС), не більше +105ºС в системі водопостачання (ЦНСГ), температурою масла від +2 до +60ºС в масляній системі турбогенераторів (ЦНСМ)

264100.00 грн/шт.

Насос ЦНС 60-264 багатосупінчатий центробіжний

Матеріали насосу ЦНС(Г,М) 60-264: вал - сталь 45-3ГП, проточна частина - чавун СЧ2, захисна втулка - сталь 20.

Ущильнення валу насосу: сальникове одинарне.

Комлектується Агрегат насосний: ЦНС 60-264 - АИР250S2 75 кВт на 2950 об/хв.

ЦНСГ 60-264 - ВР250S2 75 кВт на 2950 об/хв.

ЦНСМ 60-264 - АИР280S2 110 кВт на 2950 об/хв.

Умовні позначення насосу ЦНС(Г,М) 60-264-УХЛ4

Ц - Центробіжний

Н - Насос

С - Секційний

Г - Для горячої води

М - Для масла

60 - Подача, м3/год

264 - Напор, м

УХЛ -Кліматичне виконання (райони з помірним та холодним кліматом)

4- Категорія разміщення при експлуатації

Габаритні розміри насосу ЦНС (Г,М) 60-264

Типурозмір насосу

L

L1

L2

L3

L4

L5

L7

L9

L10

L11

B

B1

B2

B3

H

H1

Маса насосу

ЦНС 60-264

1350

700

590

727

397

353

240

180

160

215

520

270

430

500

270

462

Приєднальні розміри патрубків насосів

Всмоктувальний патрубок

Нагнітальний патрубок

D1

D2

D3

D4

D5

h

d

D1

D2

D3

D4

D5

h

d

100

128

145

190

230

27

24

80

105

121

170

210

27

24

Габаритні розміри агрегату ЦНС (Г,М) 60-264

Типурозмір агрегату	Типурозмір електродвигуна	Потужність ел.двиг., кВт	Напруга, В	Розмір L, мм	Розмір В, мм	Розмір Н, мм	Маса агрегату, кг
ЦНС 60-264	4АМ250S2	75	220/380	2270	260	790	976
ЦНСГ 60-264	ВР250S2	75	380/660	2398	260	785	1086
ЦНСМ 60-264	4АМ280S2	110	220/380	2500	290	885	937

Характеристики насосу ЦНС (Г,М) 60-264

Типурозмір насосу	Число ступінів насосу	Подача номінальна м3/год.	Напір, м	Допустимий кавитац. запас, м	ККД, %	Частота обертання ел.двиг. (об/хв)	Споживана потужність насосу, кВт	Середнє напрацювання на відмову, г	Умовне безвідмовне напрацювання, г	Середній ресурс, г	Середній термін служби, років
ЦНС(Г) 60-264	8	60	264	4,5	71	2950	61,6	6500	6000	10000	9
ЦНСМ 60-264	8	60	264	4,5	71	2950	86	6300	4500	8500	9

Графічні характеристики насосів, випробуваних на воді із щильністю 997 кг/м3, при барометричному тиску 1013 гПа при частоті обертання 2950 об/хв

Повний каталог насосів ЦНС з усіма технічними характеристиками та умовами експлутація

Ціна вказана в грн.с ПДВ та урахуванням доставки по Україні до складу грузопревозочной служби: САТ, ДЕЛІВЕРІ, ІН-ТАЙМ, Нічний Експрес.

- 60
- 264
