Агрегат насосний ЦНС(Г) 13-70

Агрегат ЦНС - центробіжний секційний горизонтальний насос для перекачування води, що має водневий показник рН 7-8,5 та інших рідин, схожих з водою за щильністю, в'язкістю, хімічною активністю, що містять тверді включення розміром до 0,1 мм, мікротвердістю не більше 1,47 ГПа (14,7 кгс/см2), об'ємна концентрація яких не перевищує 0,1%, температурою не більше +45ºС (ЦНС), не більше +105ºС в системі водопостачання (ЦНСГ), температурою масла від +2 до +60ºС в масляній системі турбогенераторів (ЦНСМ)

99650.00 грн/шт.

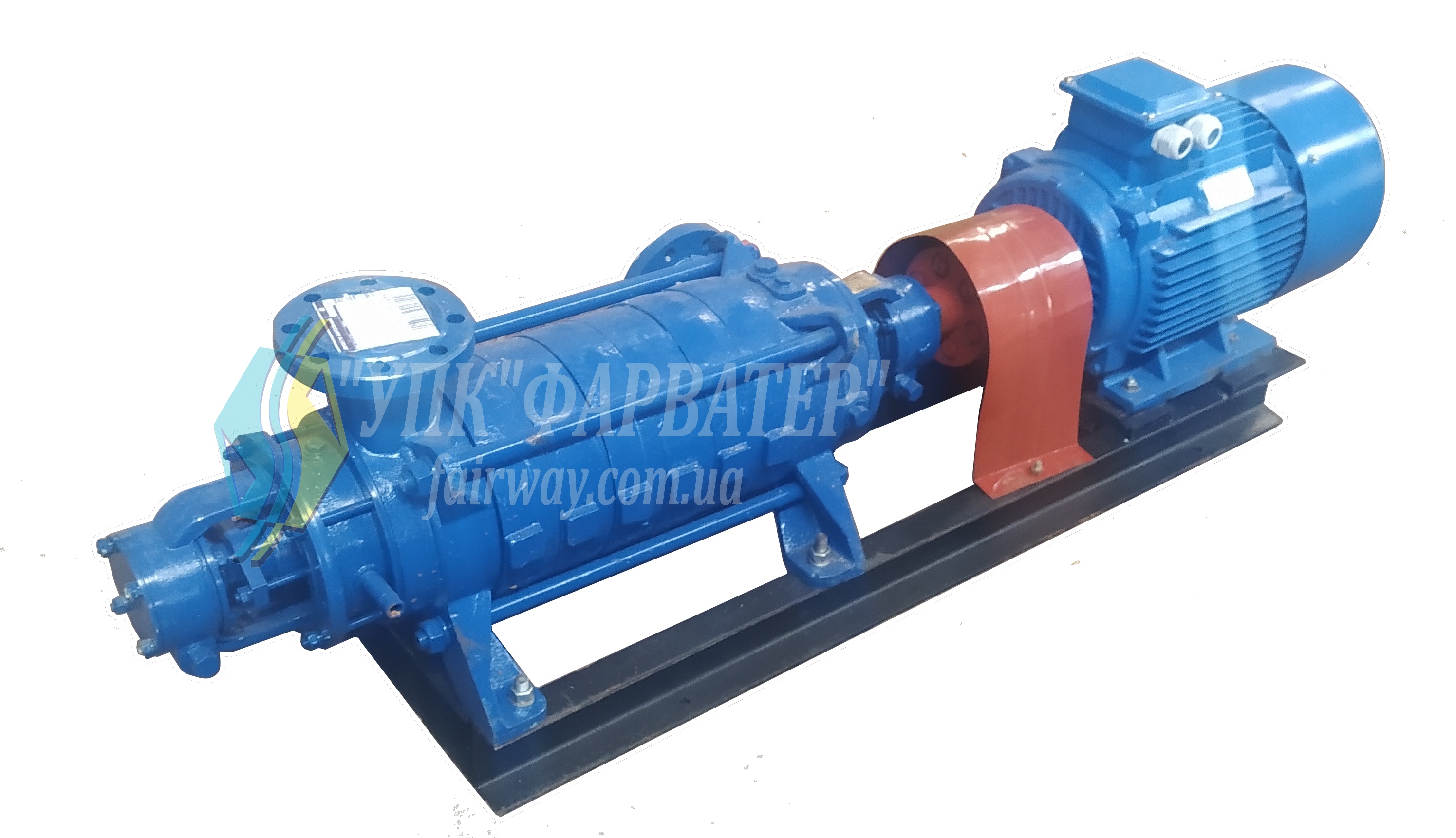

Насос ЦНС 13-70 багатосупінчатий центробіжний

Матеріали насосу ЦНС(Г,М) 13-70: вал - сталь 45-3ГП, проточна частина - чавун СЧ2, захисна втулка - сталь 20.

Ущильнення валу насосу: сальникове одинарне.

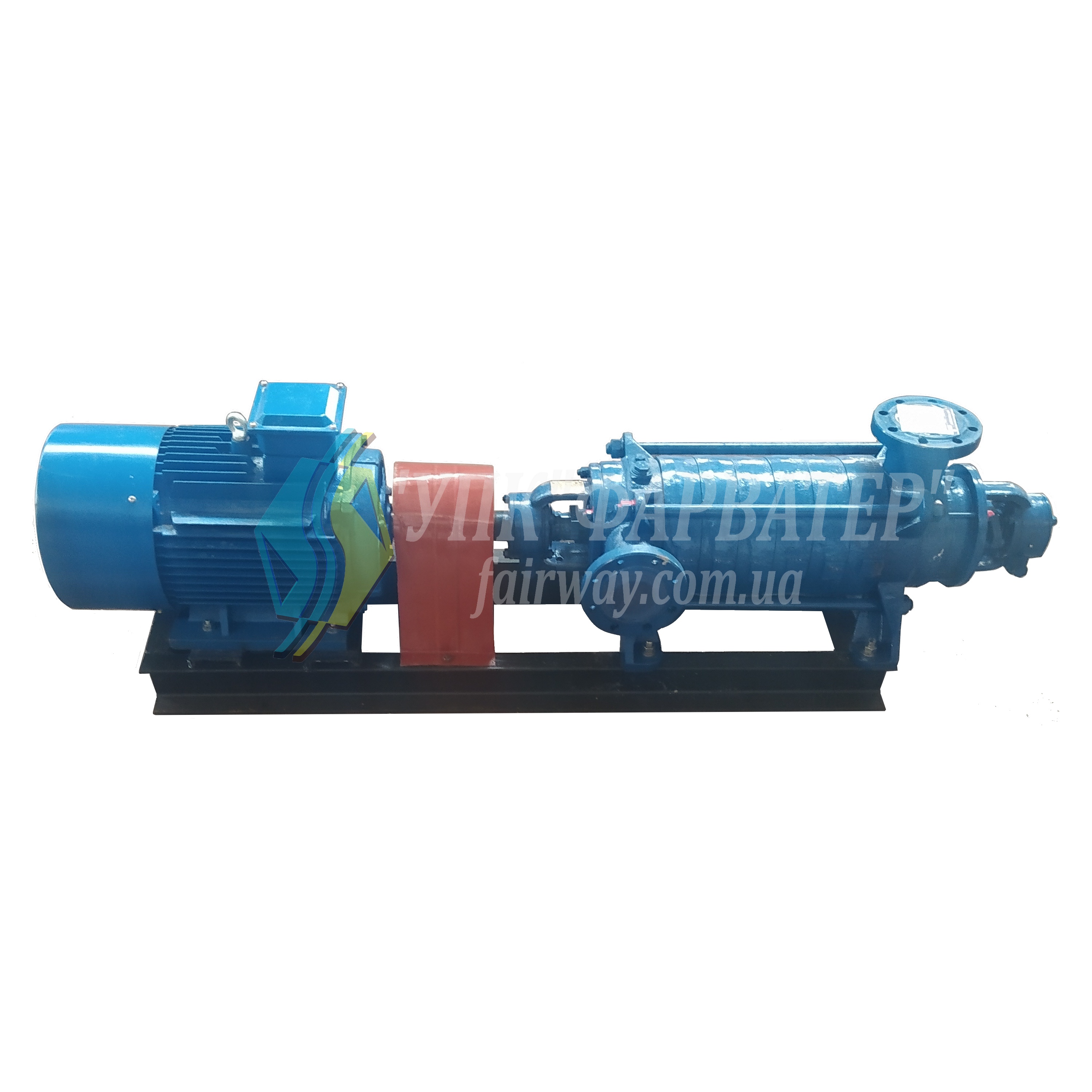

Комлектується Агрегат насосний: ЦНС 13-70 - АИР132М2 11 кВт на 2950 об/хв.

ЦНСГ 13-70 - 2ВР132М2 11 кВт на 2950 об/хв.

ЦНСМ 13-70 - АИР160S2 15 кВт на 2950 об/хв.

Умовні позначення насосу ЦНС(Г,М) 13-70-УХЛ4

Ц - Центробіжний

Н - Насос

С - Секційний

Г - Для горячої води

М - Для масла

13 - Подача, м3/год

70 - Напор, м

УХЛ -Кліматичне виконання (райони з помірним та холодним кліматом)

4- Категорія разміщення при експлуатації

Габаритні розміри насосу ЦНС (Г,М) 13-70

Типурозмір насосу

L

L1

L2

L3

L4

L5

L7

L9

L10

L11

B

B1

B2

B3

H

H1

Маса насосу

ЦНС 13-70

839

195

85

195

400

345

230

180

155

215

440

230

350

420

430

230

195

Приєднальні розміри патрубків насосів

D1	D2	D3	D4	D5	h	d
80	105	121	160	195	23	18

Габаритні розміри агрегату ЦНС (Г,М) 13-70

Типурозмір агрегату	Типурозмір електродвигуна	Потужність ел.двиг., кВт	Напруга, В	Розмір L, мм	Розмір В, мм	Розмір Н, мм	Маса агрегату, кг
ЦНС 13-70	АИР132М2	11	220/380 380/660	1387	220	561	335
ЦНСГ 13-70	2ВР132М2	11	220/380	1337	220	686	557
ЦНСМ 13-70	АИР160S2	15	380/660 380/660	1477	220	625	430

Характеристики насосу ЦНС (Г,М) 13-70

Типурозмір насосу	Число ступінів насосу	Подача номінальна м3/год.	Напір, м	Допустимий кавитац. запас, м	ККД, %	Частота обертання ел.двиг. (об/хв)	Споживана потужність насосу, кВт	Середнє напрацювання на відмову, г	Умовне безвідмовне напрацювання, г	Середній ресурс, г	Середній термін служби, років
ЦНС 13-70	2	13	70	3	48	2950	5,2	6100	4000	9500	8

Графічні характеристики насосів, випробуваних на воді із щильністю 997 кг/м3, при барометричному тиску 1013 гПа при частоті обертання 2950 об/хв

Повний каталог насосів ЦНС з усіма технічними характеристиками та умовами експлутація
