ЦНС 38-110

ЦНС 38-110
Агрегат ЦНС - центробіжний секційний горизонтальний насос для перекачування води, що має водневий показник рН 7-8,5 та інших рідин, схожих з водою за щильністю, в'язкістю, хімічною активністю, що містять тверді включення розміром до 0,1 мм, мікротвердістю не більше 1,47 ГПа (14,7 кгс/см2), об'ємна концентрація яких не перевищує 0,1%, температурою не більше +45ºС (ЦНС), не більше +105ºС в системі водопостачання (ЦНСГ), температурою масла від +2 до +60ºС в масляній системі турбогенераторів (ЦНСМ)
43600.00 грн/шт.




Насос ЦНС 38-110 багатосупінчатий центробіжний

Матеріали насосу ЦНС(Г,М) 38-110: вал - сталь 45-3ГП, проточна частина - чавун СЧ2, захисна втулка - сталь 20.

Ущильнення валу насосу: сальникове одинарне.

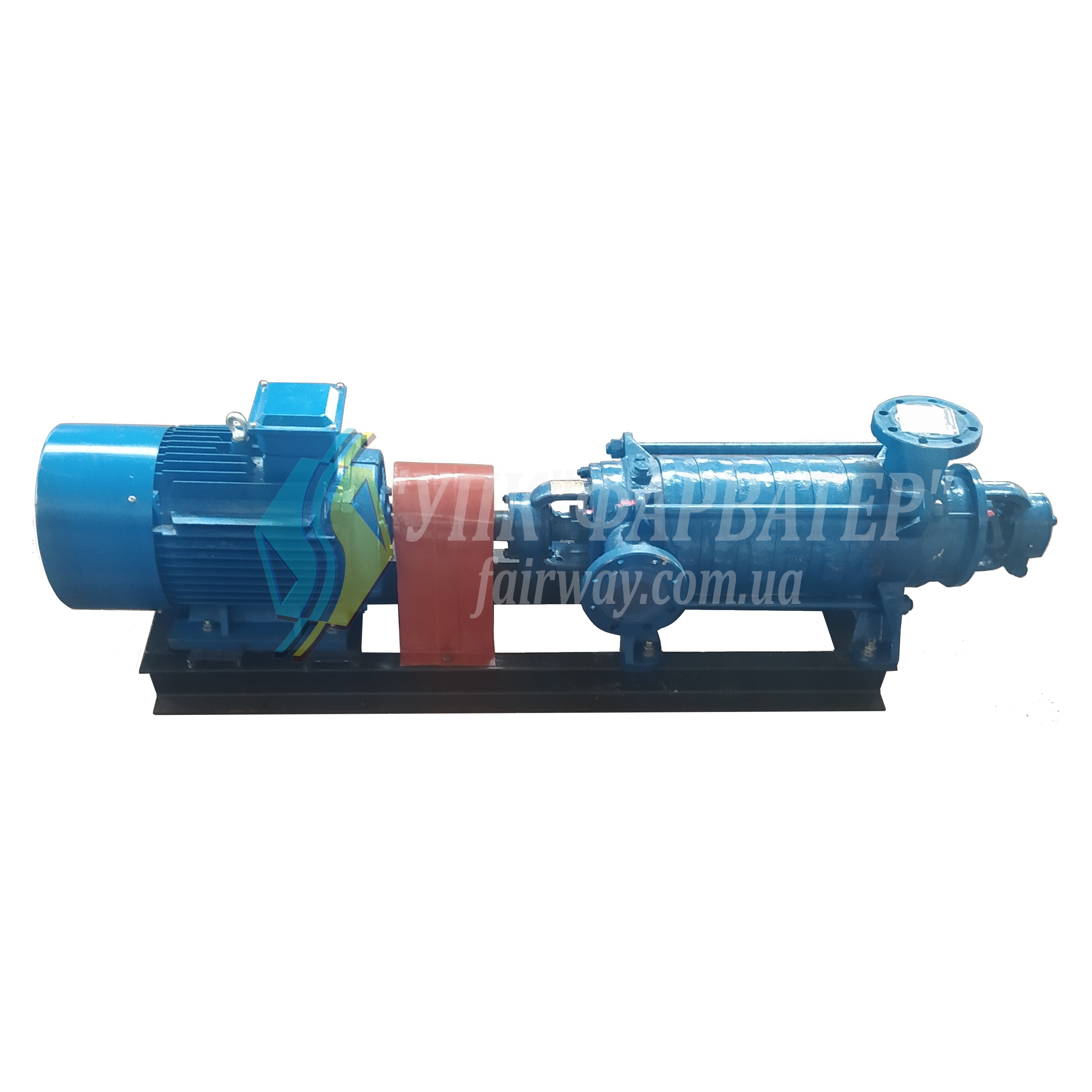

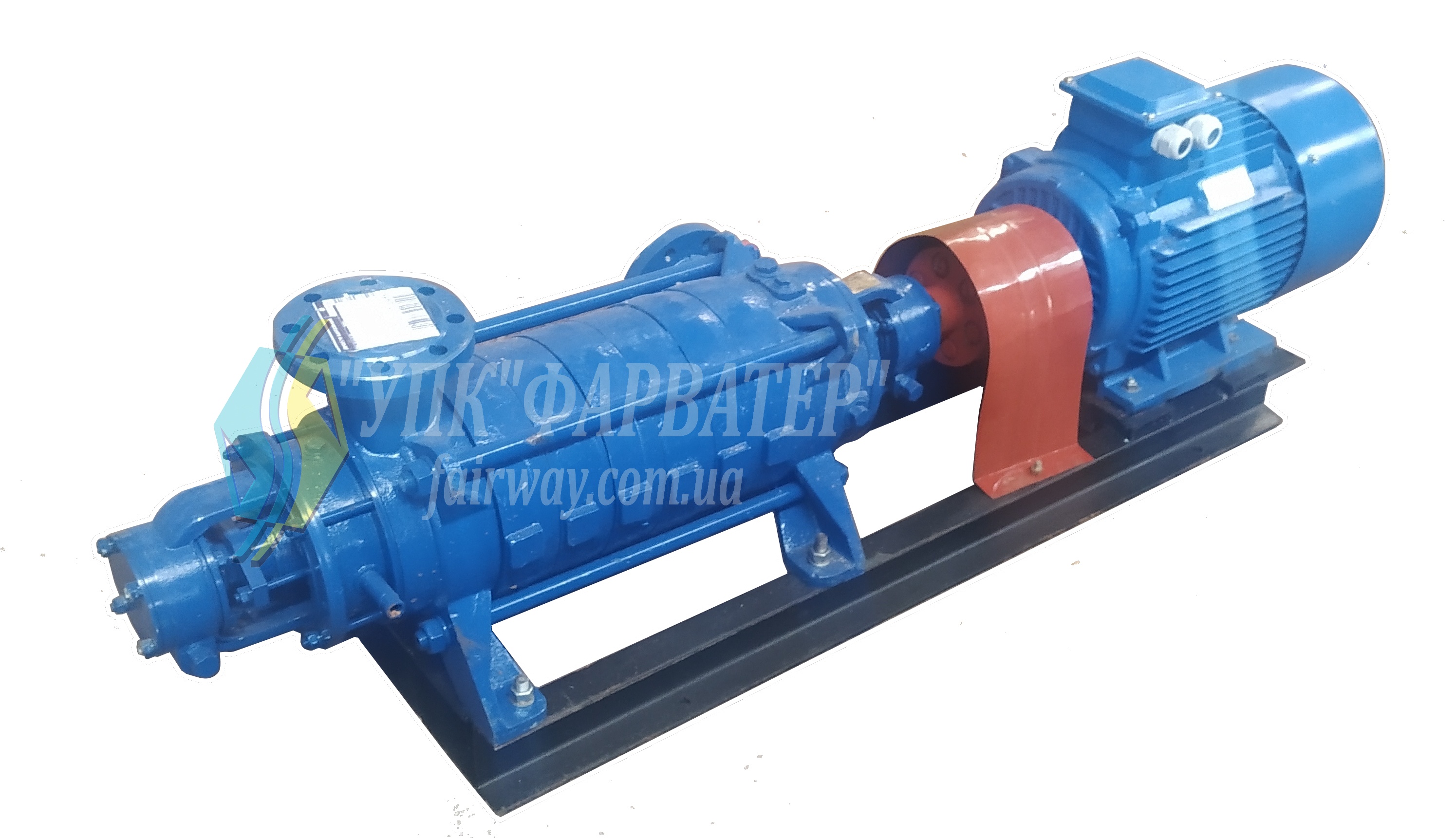

Комлектується Агрегат насосний: ЦНС 38-110   -  АИР180S2  22 кВт на 2950 об/хв.
                                                               ЦНСГ 38-110  - ВРП180S2  22 кВт на 2950 об/хв.
                                                               ЦНСМ 38-110 - АИР180М2 30 кВт  на 2950 об/хв.


Умовні позначення насосу ЦНС(Г,М) 38-110-УХЛ4
Ц - Центробіжний
Н - Насос
С - Секційний
Г - Для горячої води
М - Для масла
38 - Подача, м3/год
110 - Напор, м
УХЛ -Кліматичне виконання (райони з помірним та холодним кліматом)
4- Категорія разміщення при експлуатації


Габаритні розміри насосу ЦНС (Г,М) 38-110



Типурозмір насосу  L  L1  L2   L3  L4  L5  L7  L9  L10  L11  B  B1  B2  B3   H  H1  Маса насосу
ЦНС 38-110 1052 408 298 408 400 345 230 180 155 215 440 230 350 420 430 230 275











Приєднальні розміри патрубків насосів

 D1  D2  D3  D4  D5  h  d
80 105 121 160 195 23 18







Габаритні розміри агрегату ЦНС (Г,М) 38-110

Типурозмір агрегату Типурозмір електродвигуна Потужність ел.двиг., кВт Напруга, В Розмір L, мм Розмір В, мм Розмір Н, мм Маса агрегату, кг
ЦНС 38-110 4АМ180S2 22 220/380 1722 220 640 491
ЦНСГ 38-110 ВРП180S2 22 380/660 1825 220 735 549
ЦНСМ 38-110 4АМ180М2 30 220/380 1720 220 640 487

















Характеристики насосу ЦНС (Г,М) 38-110

Типурозмір насосу Число ступінів насосу Подача номінальна м3/год. Напір, м Допустимий кавитац. запас, м ККД, % Частота обертання ел.двиг. (об/хв) Споживана потужність насосу, кВт Середнє напрацювання на відмову, г Умовне безвідмовне напрацювання, г Середній ресурс, г Середній термін служби, років
ЦНС(Г) 38-110 5 38 110 3,6 67 2950 17,5 6300 4500 10000 9
ЦНСМ 38-110 28 8500

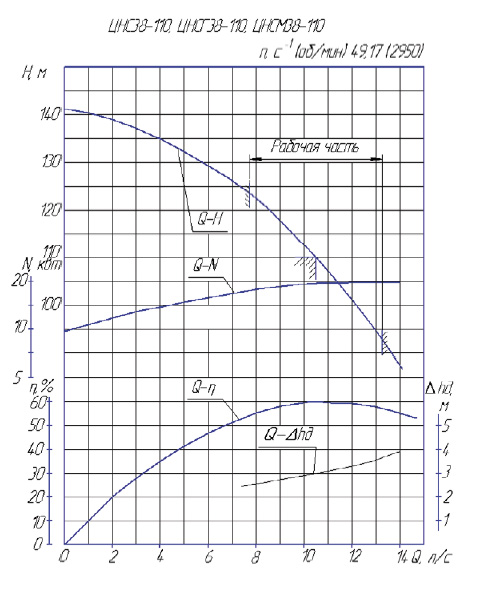

Графічні характеристики насосів, випробуваних на воді із щильністю 997 кг/м3, при барометричному тиску 1013 гПа при частоті обертання 2950 об/хв



Повний каталог насосів ЦНС з усіма технічними характеристиками та умовами експлутація

Ціна вказана в грн.с ПДВ та урахуванням доставки по Україні до складу грузопревозочной служби: САТ, ДЕЛІВЕРІ, ІН-ТАЙМ, Нічний Експрес.
