Насос АХ 150-125-315

Насос АХ 150-125-315
Агрегати електронасосні типу "АХ" - центробіжні, горизонтальні, консольні, односходинкові, використовуються для перекачування хімічно активних та нейтральних рідин щильністю до 1850 кг/м3, температурою від -40 до +120ºС, із вмістом абразивних часток не більше 1,5% за обсягом, розміром до 1 мм та кінематичною в'язкістю до 30х10(-6) м2/с



Насос хімічний АХ150-125-315.

Ущильнення валу насосу: м'ягкий сальник.

Комлектується Агрегат насосний: АХ150-125-315   -  АИР225М4 / АИР250S4 потужністю 55 / 75 кВт
                                                              АХ150-125-315а - АИР200M4 / 5A225M4 потужністю 37 / 55 кВт
                                                              АХ150-125-315б - АИР180M4 / 5A200M4 потужністю 30 / 37 кВт
щильністю перекачуваної рідини до1,3 / до1,85 т/м3 відповідно і частотою обертання двигуна 1450 об/хв.

Умовні позначення насосу АХ150-125-315:
  • АХ -Тип насосу
  • 150 -Діаметр входу, мм
  • 125 -Діаметр виходу, мм
  • 315 -Номінальний діаметр робочего колеса, мм
  • а,б -Подрізка робочего колеса



Даний насос може бути виготовлен з наступних матеріалів: "К", "Е", "И", "А", "Н"

Умовні позначення матеріалів:

  • К - Хромована сталь 12Х18Н9ТЛ
  • Е - Хромонікелемобілібденова сталь 12Х18Н12М3ТЛ
  • И - Хромонікелемобілденомедиста сталь 07ХН25МДТЛ
  • А - Углеродіста сталь марки 25Л
  • Н - Сплав на нікелевій основі ХН65МВЛ



Габаритні розміри агрегату АХ150-125-315:





Габарити та приєднальні розміри агрегатів:

 Типурозмір агрегату Марка ел. двигуна  В  b1  С  С2  Н  h   h1  h2  L  l  l1  l2  l3  l4  l5  n  d5  Ру МПа Маса агрегату
АХ150-125-315 5AM250S4 690 240 585 1000 850 470 355 130 1745 530 140 124 270 1550 138 4 26 1,6 915
5A225M4 200 780 1675 780
5A200M4 210 730 1575 680
АИР180M4 196 730 1485 605





 Д  Д2  d  d2  d3  n1  b2  Д1  Д3  d4  d6  d7  n2  b3
230 212 150 240 22 8 21 240 184 125 210 18 8 19



















Характеристики насосу АХ150-125-315

Типурозмір агрегату Подача м3/г Подача л/с Напор, м Частота обертання, об/хв Допустимий кавітац. запас, м Потужнисть, вживана насосом, кВт
АХ150-125-315 200 55,6 32 1450 6 29
АХ150-125-315а 180 49,7 27 1450 6 22
АХ150-125-315б 165 45,8 21 1450 6 15,7

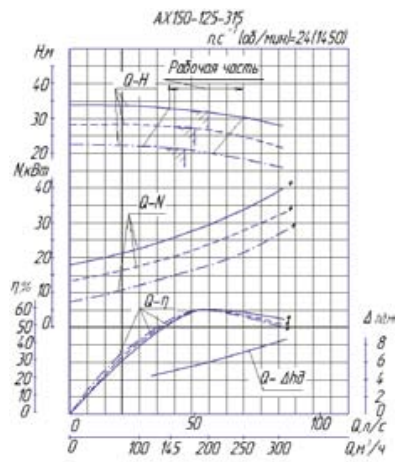

Графічні характеристики



Повний каталог насосів типу "АХ" з усіма технічними характеристиками та умовами експлутація

Ціна вказана в грн.с ПДВ та урахуванням доставки по Україні до складу грузопревозочной служби: САТ, ДЕЛІВЕРІ, ІН-ТАЙМ, Нічний Експрес.


- 150
- 32
