Насос 1Д500-63

Насос 1Д500-63
Насоси центробіжні двустороннього входу типу Д і агрегати електронасосні на їх основі призначаються для перекачування води та хімічно активних нетоксичних рідин щильністю до 1100кг/м3, в'язкостю до 60 10-6 м2/с (60сСт), температурою до 368К (95°С), що не містять твердих включень по масі більше 0,05%, розміру більше 0,2мм та мікротвердістю більше 6,5 ГПа (650кгс/мм2).




Насос 1Д500-63 одноступінчатий центробіжний двустороннього типу.

Виробник: ОАО "ГМС Насосы", Росія

Ущильнення валу насосу: сальникове одинарне.


Комлектується Агрегат насосний:  1Д500-63  -  АИР315S4 / АИР250S6  160/45 кВт на 1450/980 об/хв.
                                                                1Д500-63а - АИР280M4 / АИР200M6  132/37 кВт на1450/980 об/хв.
                                                                1Д500-63б - АИР250M4 / АИР200L6  90/30 кВт на 1450/980 об/хв.

Умовні позначення насосу  1Д500-63-УХЛ 3,1
1Д - тип насосу (двустороннього входу)
500 - Подача, м3/год
63 - Напор, м
а,б -варіант обточки робочего колеса
УХЛ -Кліматичне виконання (райони з помірним та холодним кліматом)
3,1- Категорія розміщення при експлуатації


Габаритні розміри насосу 1Д500-63



Типурозмір насосу   L  L1   l   l1   l2   l3   l4   l5   B  B1   H  H1  H2  H3  A1  A2  A3
1Д500-63 1145 645 500 260 590 390 360 160 770 350 714 390 280 220 440 530 300











Типурозмір насосу  D  D1  D2  D3  D4  D5  D6  D7  d  d1   d2   n   n1 Маса насосу
1Д500-63 370 335 312 250 280 240 212 150 18 22 28 12 8 450









Габаритні розміри агрегату 1Д500-63



Типурозмір агрегат Типурозмір електродвигуна Потужність ел.двиг., кВт      L1     l  l1   l2    l3    B  B1   A    H    h    c   c1  n  Маса агрегату, кг
1Д500-63 5АМ315S4 160 2445 1895 310 - 620 1240 770 630 570 1065 615 310 260 6 1850
5A250S6 45 2090 1895 630 570 895 615 1225
1Д500-63а 5AM280M4 132 2265 1830 530 470 1000 620 1080
5A200M6 37 2080 1670 1140 530 440 895 615 557
1Д500-63б 5AM250M4 90 2120 1670 570 500 440 1000 610 1310
5A200L6 30 2050 1670 570 500 440 895 610 585



















Характеристики насосу 1Д500-63

Типурозмір насосу Подача м3/ч Напор, м Споживана номінальна потужність насосу, кВт Споживана максимальна потужність насосу, кВт Частота обертання, об/мин ККД насосу,%,  Допустимий кавітац. запас, м
1Д500-63 500 63 113 130 1450 80 4,5
1Д500-63а 450 53 92 97 1450 80 4,5
1Д500-63б 400 44 68 72 1450 80 4,5
1Д500-63 340 28 38 41 980 78 4,3
1Д500-63а 300 24 31 34 980 78 4,3
1Д500-63б 270 20 22 24 980 78 4,3

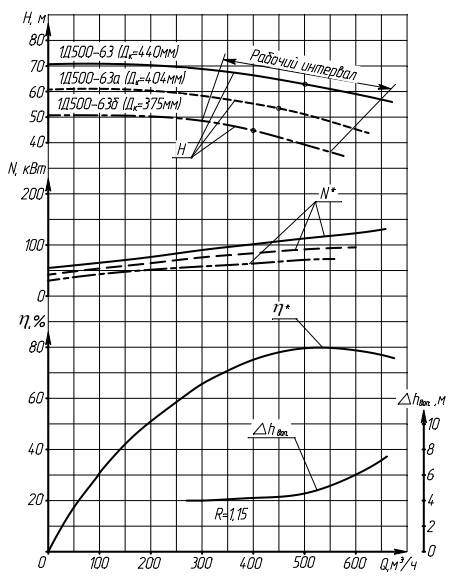

Графічні характеристики насосу 1Д500-63 з частотою обертання 1450 об/хв

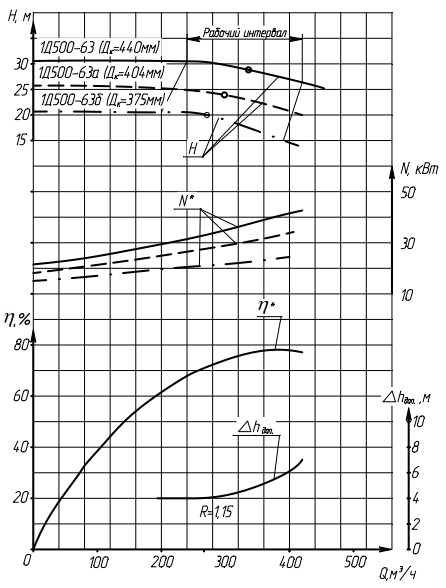

Графічні характеристики насосу 1Д500-63 з частотою обертання 980 об/хв



Повний каталог насосів Д з усіма технічними характеристиками та умовами експлутація

Ціна вказана в грн.с ПДВ та урахуванням доставки по Україні до складу грузопревозочной служби: САТ, ДЕЛІВЕРІ, ІН-ТАЙМ, Нічний Експрес.


- 500
- 63
