Електродвигун АИР63В4

Загальнопромисловий асинхронний електродвигун АИР63В4

Умовні позначення електродвигуна АИР63В4



виготовляються типово:

- на напругу 380В (три клеми в коробці виводів) або 220/380В (шість клем).

Виготовлення двигунів АИРС63В4, АИРЕ63В4, АИРМ63В4 відбувається на замовлення.

  Монтажне виконання двигунів:

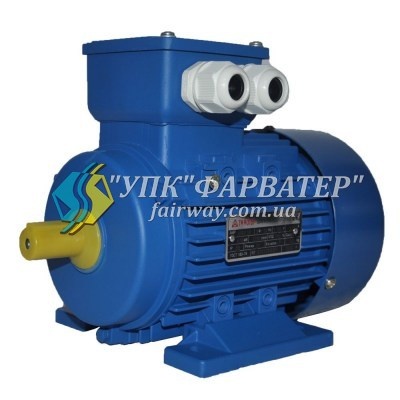

- На лапах (IM 10...1)
- Фланцеві (IM 30...1)

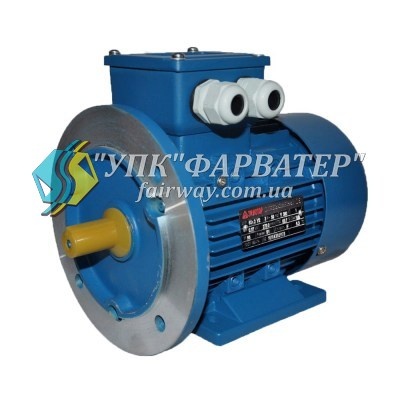

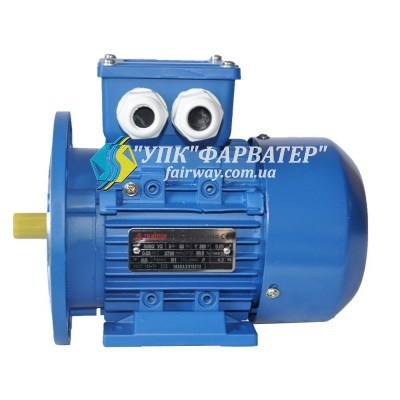

- Комбіновані, лапи+фланець (IM 20...1)



Габаритні розміри електродвигуна АИР63В4

Схема при монтажному виконанні IM108X:



Схема при монтажному виконанні IM208X (IM308X;IM218X;IM368X):



Модель ел.двигуна	Варіант монтажного виконання	L1	L10	L17	L20	L21	L30	L31	L33	L39	b1	b2	b10	b16	b30	b31	h	h1	h2	h5	h6	h10	h31	d1	d2	d20	d22	d24	d25
АИР63В4	IM2081	30	80	7	3,5	10	237	40	263	0	5	5	100	10	142	90	63	5	5	16	16	8	161	14	14	130	10	160	110
	IM3081
	IM2181				2,5																					75	M5	90	60
	IM3681				3																					100	M6	110	80













Характеристики електродвигуна АИР63В4

Модель ел.двигуна	Частота обертання ел.двигуна, об/хв	Потужність ел.двигуна, кВт	ККД, %	cosφ	In/Iн	Mn/Mн	Mmax/Mн	Mmin/Mн	Маса ел.двигуна, кг
АИР63В4	1320	0,37	68	0,70	5	2,2	2,2	1,8	6











Повний каталог електродвигунів АИР з усіма технічними характеристиками та умовами експлутація



- 0.37
- 1500
