Електродвигун АИР315M2

Електродвигуни серії АИР - трифазні, асинхронні, змінного струму, загальнопромислові, використовуються для комплектації агрегатів та механізмів різного призначення електроприводами (промислові насоси, вентиляційні системи, транспортери, підйомники та ін)

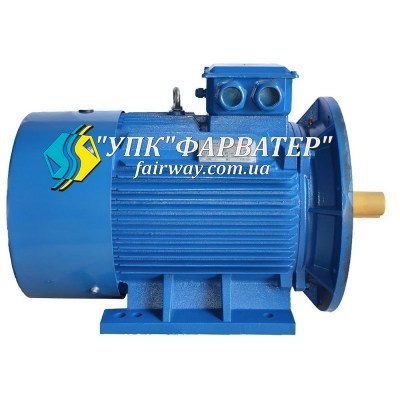

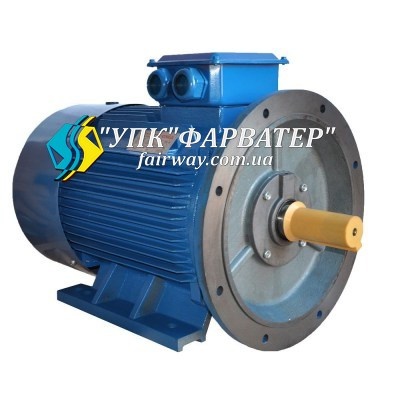

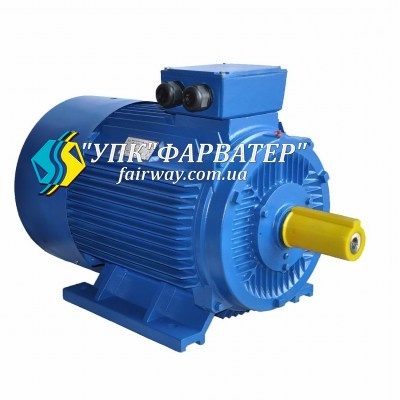

Загальнопромисловий асинхронний електродвигун АИР315M2

Умовні позначення електродвигуна АИР315M2

АИ - Позначення серії електродвигуна
Р - Варіант прив'язки потужності до установочних розмірів (стандарт РС3031-71)
315 - Висота вісі обертання, мм
M -Установочні розміри по довжині станіни
2 - Число полюсів
У -Кліматичне виконання (райони з помірним кліматом)
2- Категорія розміщення при експлуатації



виготовляються типово:

- на напругу 380В (три клеми в коробці виводів) або 220/380В (шість клем).

Виготовлення двигунів АИРС, АИРЕ, АИРМ відбувається на замовлення.

  Монтажне виконання двигунів:
- На лапах (IM 10...1)
- Фланцеві (IM 30...1)
- Комбіновані, лапи+фланець (IM 20...1)



Габаритні розміри електродвигуна АИР315M2

Схема при монтажному виконанні IM10...1:

Схема при монтажному виконанні IM20...1:

Схема при монтажному виконанні IM30...1:

Модель ел.двигуна  l30  h31  d30  d24  b10  l10  l31  d1  l1  b1  h5  h1  h  d10  d20  d25  l39  l20  d22  n
АИР315M2 1325 870 650 660 508 457 216 75 140 20 79,5 12 315 28 600 550 0 6 24 8







Характеристики електродвигуна АИР315M2

Модель ел.двигуна Частота обертання ел.двигуна, об/хв  Потужність ел.двигуна, кВт  ККД, % cosφ In (при 380В), A In/Iн Mmax/Mн Mmin/Mн Маса ел.двигуна, кг
АИР315M2 2975 200 94,7 0,92 358 6,6 2,3 1,9 1460











Повний каталог електродвигунів АИР з усіма технічними характеристиками та умовами експлутація



- 200
- 3000
