Електродвигун АИР280M6

Электродвигатели серии АИР - трехфазные, асинхронные, переменного тока, общепромышленные, применяются для комплектации агрегатов и механизмов различного назначения электроприводами (промышленные насосы, вентиляционные системы, транспортеры, подъемники и др.)

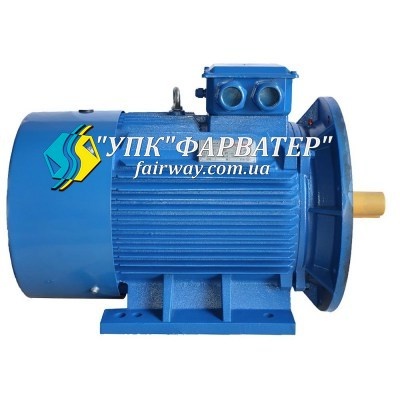

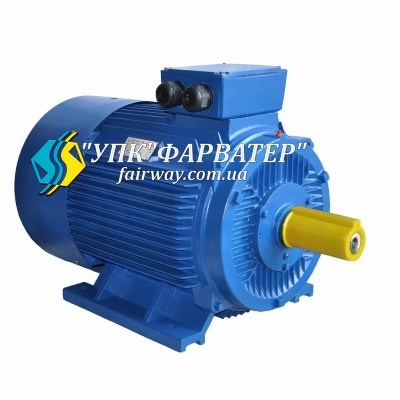

Загальнопромисловий асинхронний електродвигун АИР280M6

Умовні позначення електродвигуна АИР280M6

АИ - Позначення серії електродвигуна
Р - Варіант прив'язки потужності до установочних розмірів (стандарт РС3031-71)
280 - Висота вісі обертання, мм
M -Установочні розміри по довжині станіни
6 - Число полюсів
У -Кліматичне виконання (райони з помірним кліматом)
2- Категорія розміщення при експлуатації



виготовляються типово:

- на напругу 380В (три клеми в коробці виводів) або 220/380В (шість клем).

Виготовлення двигунів АИРС, АИРЕ, АИРМ відбувається на замовлення.

  Монтажне виконання двигунів:
- На лапах (IM 10...1)

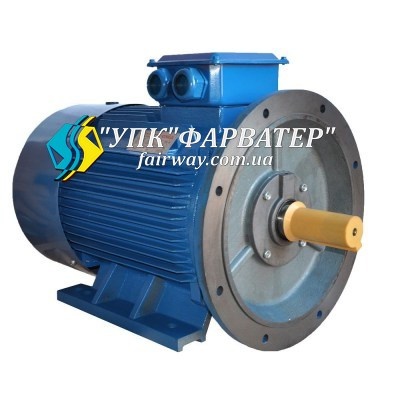

- Фланцеві (IM 30...1)
- Комбіновані, лапи+фланець (IM 20...1)



Габаритні розміри електродвигуна АИР280M6

Схема при монтажному виконанні IM10...1:

Схема при монтажному виконанні IM20...1:

Схема при монтажному виконанні IM30...1:

Модель ел.двигуна  l30  h31  d30  d24  b10  l10  l31  d1  l1  b1  h5  h1  h  d10  d20  d25  l39  l20  d22  n
АИР280M6 1197 680 580 660 457 419 190 80 170 22 85 14 280 24 600 550 0 6 24 8







Характеристики електродвигуна АИР280M6

Модель ел.двигуна Частота обертання ел.двигуна, об/хв  Потужність ел.двигуна, кВт  ККД, % cosφ In (при 380В), A In/Iн Mmax/Mн Mmin/Mн Маса ел.двигуна, кг
АИР280M6 985 90 92,9 0,85 117 6,6 2,2 2,2 800











Повний каталог електродвигунів АИР з усіма технічними характеристиками та умовами експлутація
