Електродвигун АИР200M6
Електродвигуни серії АИР - трифазні, асинхронні, змінного струму, загальнопромислові, використовуються для комплектації агрегатів та механізмів різного призначення електроприводами (промислові насоси, вентиляційні системи, транспортери, підйомники та ін)

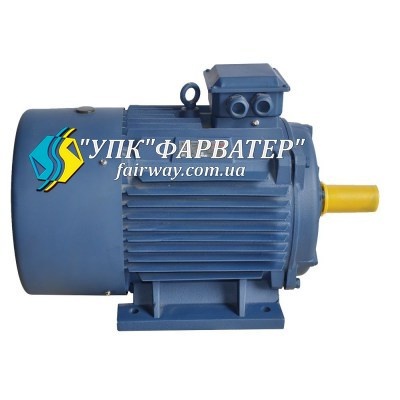

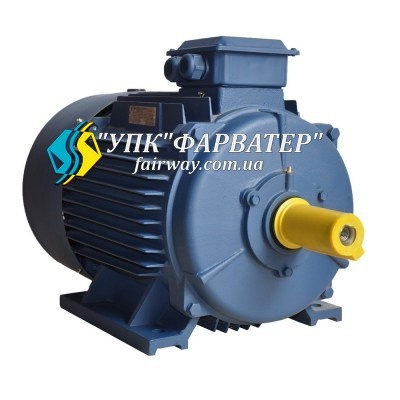

Загальнопромисловий асинхронний електродвигун АИР200M6
Умовні позначення електродвигуна АИР200M6
виготовляються типово:
- на напругу 380В (три клеми в коробці виводів) або 220/380В (шість клем).
Виготовлення двигунів АИРС, АИРЕ, АИРМ відбувається на замовлення.
Монтажне виконання двигунів:
- На лапах (IM 10...1)
- Фланцеві (IM 30...1)

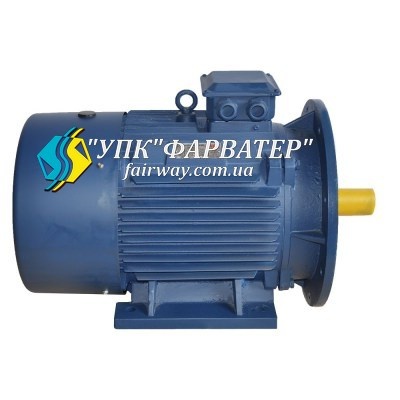

- Комбіновані, лапи+фланець (IM 20...1)
Габаритні розміри електродвигуна АИР200M6
Схема при монтажному виконанні IM10...1:
Схема при монтажному виконанні IM20...1:
Схема при монтажному виконанні IM30...1:
Модель ел.двигуна | l30 | h31 | d30 | d24 | b10 | l10 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | d20 | d25 | l39 | l20 | d22 | n |
АИР200M6 | 780 | 505 | 420 | 450 | 318 | 267 | 133 | 55 | 110 | 16 | 59 | 10 | 200 | 19 | 400 | 350 | 0 | 5 | 19 | 8 |
Характеристики електродвигуна АИР200M6
Модель ел.двигуна | Частота обертання ел.двигуна, об/хв | Потужність ел.двигуна, кВт | ККД, % | cosφ | In (при 380В), A | In/Iн | Mmax/Mн | Mmin/Mн | Маса ел.двигуна, кг |
АИР200M6 | 975 | 22 | 89,7 | 0,83 | 45,2 | 6,3 | 2,2 | 2,1 | 233 |
Повний каталог електродвигунів АИР з усіма технічними характеристиками та умовами експлутація
