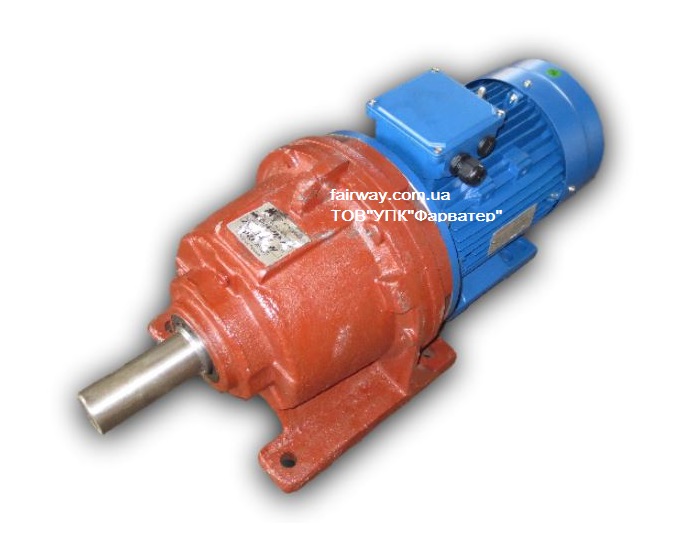

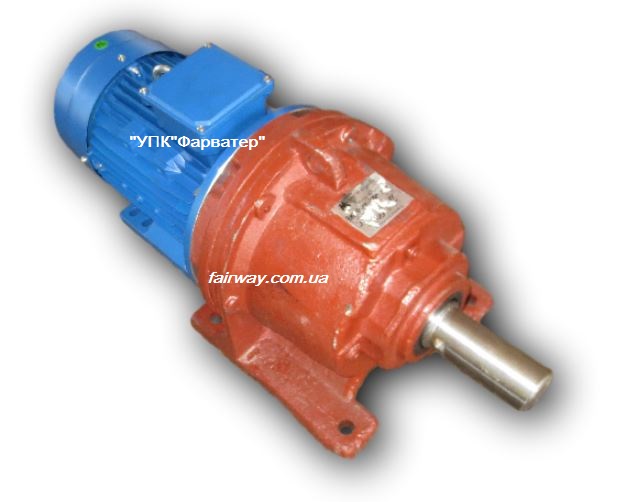

Мотор-редукторы 4МП,3МП
Мотор-редукторы 4(3)МП25,4(3)МП40,4(3)МП50,4(3)МП63,4(3)МП80
Назначение
Мотор-редукторы планетарные типа 4МП изготавливаются с числом, до трёх, ступеней передачи. Повышают передаваемый от двигателя крутящий момент за счёт снижения скорости вращения. Передают крутящий момент к различным механизмам за исключением подъёмно-транспортных устройств.
Условия применения:
- подключение к сети переменного тока напряжения 220В, 380В и частотой 50 Гц;
работа в продолжительном режиме от 8 до 24 часов в сутки;
- выходные валы допускают вращение в различных направлениях;
- допускается эксплуатация на высоте над уровнем моря до 1000 м;
- работа в условиях среды не агрессивной, не взрывоопасной и с концентрацией токопроводящей пыли до 10мг/м3;
- - исполнение для умеренных климатических условий (-45°С …+40°С), размещение в помещениях и для тропических (-10°С …+45°С) с размещением под навесом.
Мотор-редукторы комплектуются двигателями асинхронными серий 4АМ, АИР, АИ, возможна и другая комплектация при согласовании условий с изготовителем.
Пример условного обозначения: Мотор-редуктор 4МП-40-56-365-11-УЗ, 380В ТУ УЗ.26-00224828-326-96, где :
4МП – тип мотор-редуктора;
40 – радиус расположения сателлитов, мм;
56 – номинальная частота вращения вала выходного, об/мин;
365 – допускаемый момент, крутящий на выходном валу;
111 – конструктивное исполнение по монтажу;
УЗ – исполнение климатическое по ГОСТ 15150-69;
380В – питающее напряжение в сети.
