мотор-редуктор

Общие сведения

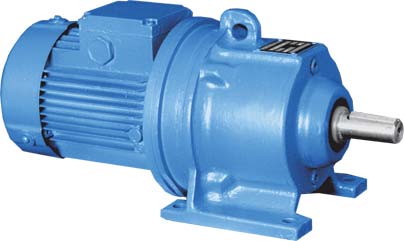

Каждый мотор-редуктор являет собой составное устройство, которое объединяет в себе редуктор и электрический двигатель. Мотор-редукторы используются как фрагмент электроприводов практически на всех промышленных производствах. К примеру, они могут быть частью внутренних транспортирующих устройств на заводе или складе. Главные преимущества этих агрегатов – это небольшие габаритные размеры, простота монтажа и эксплуатации. Кроме того, мотор-редукторы обладают достаточно высоким КПД.



Особенности монтажа

Мотор-редуктор является цельным устройством, которое интегрируется в основной агрегат посредством механических передач открытого типа или при помощи муфт. Внутри мотор-редуктора все механизмы передач надежно закреплены на валах. Валы же крепятся к подшипникам, которые находятся в специальных нишах корпуса мотор-редуктора.



Классификация и основные характеристики мотор-редукторов

Данные агрегаты классифицируются в зависимости от вида применяемых передач. Основные, наиболее распространенные типы мотор-редукторов – это червячные, планетарные и цилиндрические. Также эти агрегаты характеризуются количеством ступеней, существуют: одно-, двух-, трех-, четырех- и даже пятиступенчатые. Чем больше ступеней содержит мотор-редуктор, тем в большем диапазоне передаточных отношений он сможет работать.

Главные характеристики любого мотор-редуктора – это его мощность, КПД, количество имеющихся валов и их предельные скорости вращения. Тип редуктора, количество ступеней и диапазон передаточных отношений также стоит учитывать при выборе данного устройства.



Планетарные мотор-редукторы

Данный тип редукторов использует планетарный тип передачи. Его конструкция в обязательном порядке включает центральную шестерню, «водилу» и планетарные шестеренки. Данный вид мотор-редукторов весьма популярен и широко используется во многих промышленных сферах. Следствием этого стало огромное разнообразие вариантов исполнения этих редукторов. Стоит также отметить, что планетарные мотор-редукторы могут иметь комбинированную систему передач. К преимуществам этих редукторов относятся стойкость к продолжительным и пиковым нагрузкам, небольшие  габаритные размеры и малый вес. Также планетарные мотор-редукторы обеспечивают широкий диапазон передаточных чисел при минимальном количестве ступеней.



Мотор-редуктор червячного типа

В таких мотор-редукторах присутствует червячная передача, в которой посредством специального винта увеличивает вращающий момент вала. Предельная нагрузка на мотор-редуктор определяется исходя из условий и ресурса работы. Червячные редукторы способны уверенно выдерживать нагрузку на протяжении 10 000 часов. Мотор-редукторы, работа которых возможна благодаря наличию цилиндрических передач, способны выдерживать нагрузку свыше 25 000 часов.
