Наименование | Цена, грн | |||
---|---|---|---|---|
Электродвигатель ПБСТ 22 | 1.00 | 4000 | - | Узнать цену |
Электродвигатель ПБСТ 23 | 1.30 | 4000 | - | Узнать цену |
Электродвигатель ПБСТ 32 | 1.75 | 4000 | - | Узнать цену |
Электродвигатель ПБСТ 33 | 2.35 | 4000 | - | Узнать цену |
Электродвигатель ПБСТ 42 | 3.40 | 4000 | - | Узнать цену |
Электродвигатель ПБСТ 43 | 4.30 | 4000 | - | Узнать цену |
Электродвигатели ПБС и ПБСТ
Электродвигатели ПБС изготавливаются закрытого исполнения, охлаждение естественное, применяются в приводах с диапазоном регулирования 1 : 2000, используются в станкостроении и в других механизмах, где необходимы реверс и точная регулировка скорости вращения в больших пределах. Двигатели, оснащённые тахогенератором, имеют маркировку ПБСТ и соответствуют ТУ 16-514207 77. Степень точности изготовления размеров двигателя: нормальной и повышенной точности.
Режим эксплуатации двигателя продолжительный – S1, также режим с продолжительностью 60мин –S2. Климатические условия – высота до1000 м над уровнем моря и предельная температура воздуха с исполнением УХЛ4 - 35°С, 04 – 40°С. Среда в зоне эксплуатации не взрывоопасная, не допускается содержание агрессивных примесей в воздухе вызывающих разрушение деталей и электрических устройств, превышение допустимых отклонений характеристик двигателя.
Условное обозначение
ПБС (Т) 1 2 3 4 5
где ПБС – серия электродвигателей постоянного тока;
Т – наличие буквы соответствует установленному тахогенератору типа ТС-IМ4;
1 – обозначение габарита (2…6);
2 – обозначение длины сердечника якоря (2,3);
3 – наличие буквы «М» – указывает на модернизацию конструкции;
4 – наличие буквы «В»- высокая точность изготовления, отсутствие буквы – нормальная точность;
5 – условное обозначение климатического исполнения и категория размещения по ГОСТ 15150- 69.
Характеристики двигателей ПБСТ
Двигатели ПБСТ выпускаются независимого возбуждения с напряжением 110В, 220В, 440В и допускают его превышение максимально до 220В, 330В, 510В соответственно, последовательная стабилизирующая обмотка отсутствует. Источник питания от генератора или от полупроводникового преобразователя.
Системой управления поддерживаются выбранные параметры работы двигателя. Частота вращения для двигателей габаритов 2-4 до 4000об/мин, 5,6- до 3600об/мин. Двигатели допускают работу с малой скоростью вращения. Предельное число изменений направления вращения не более 400 в час. Вибрационная скорость определена ГОСТ16921-83, уровень звука по ГОСТ 16372-84, степень искрения по ГОСТ 183-74. Двигатели имеют сравнительно высокую надёжность и продолжительность службы - 15 лет, средний ресурс 24000 часов.
Технические данные двигателей серии ПБС и ПБСТ
Типоразмер двигателя |
Мощность, кВт |

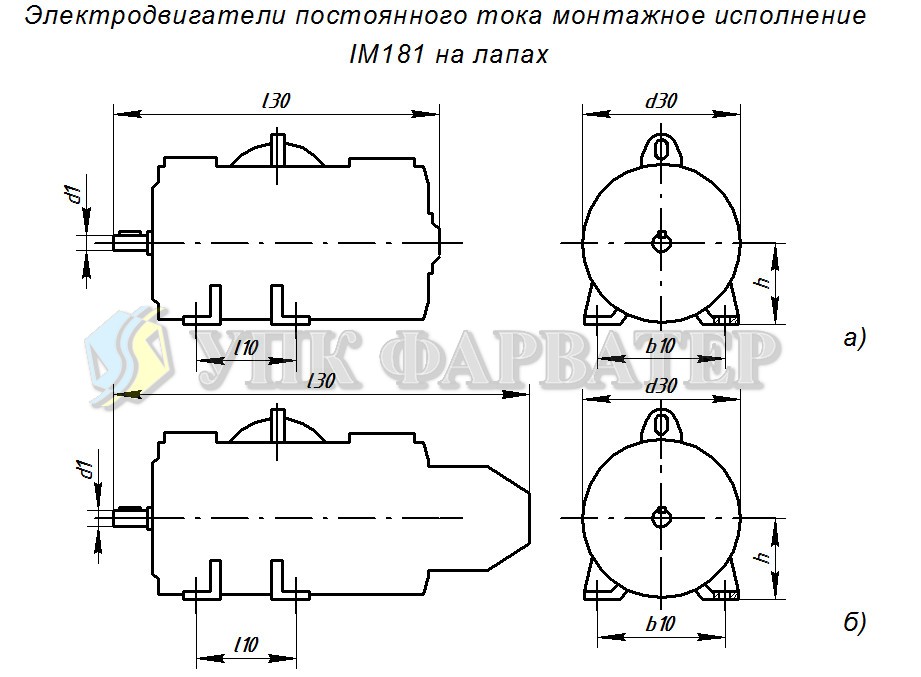

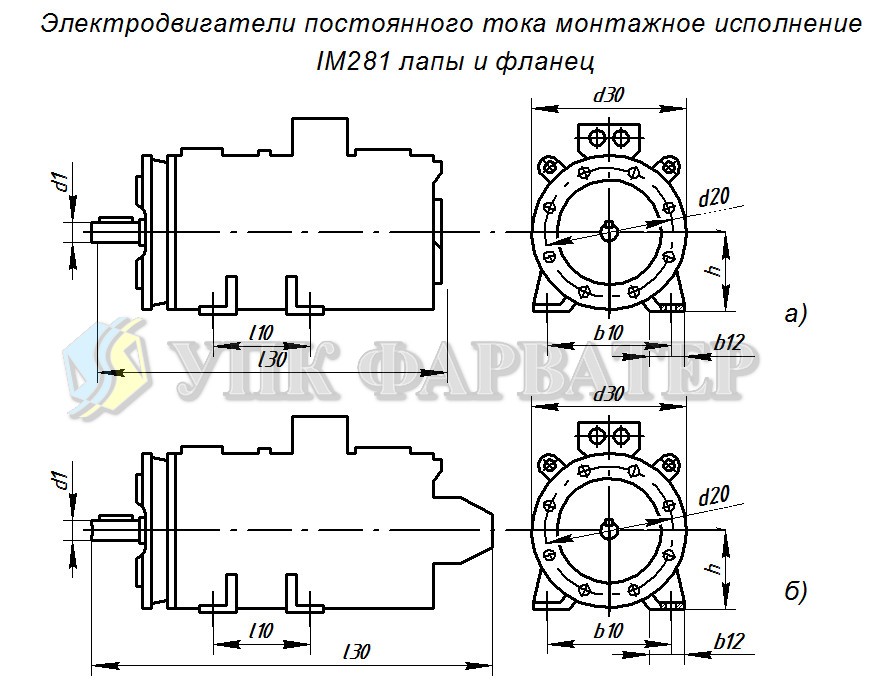

Напряжение, В | Частота вращения, об/мин | КПД, % | ||
номин. | максим. | номин. | максим. | |||
ПБСТ-22МУХЛ4 | 0,4 | 0,56 | 110//220 | 1000 | 2500 | 70/70,5 |
0,6 | 0,8 | 110//220 | 1500 | 3750 | 74/76 | |
0,85 | 1,2 | 110//220 | 2200 | 4000 | 78/77 | |
1 | 1,4 | 110//220 | 3000 | 4000 | 79,5/78,5 | |
ПБСТ-23МУХЛ4 | 0,55 | 0,77 | 110//220 | 1000 | 2500 | 71/70 |
0,85 | 1,2 | 110//220 | 1500 | 3750 | 80,5/77 | |
1,15 | 1,6 | 110//220 | 2200 | 4000 | 80,5/80 | |
1,3 | 1,8 | 110//220 | 3000 | 4000 | 80/80 | |
ПБСТ-32МУХЛ4 | 0,8 | 1,1 | 110//220 | 1000 | 3750 | 75/75 |
1,2 | 1,7 | 110//220 | 1500 | 3750 | 79,5/80 | |
1,5 | 2,1 | 110//220 | 1500 | 4000 | 82/81,5 | |
1,75 | 2,4 | 220 | 1500 | 4000 | 81,5 | |
ПБСТ ЗЗМУХЛ4 | 1 | 1,4 | 110//220 | 1000 | 2500 | 79/79 |
1,6 | 2,2 | 110/110 | 1500 | 3750 | 82,4/82,4 | |
1,6 | 2,2 | 220 | 1500 | 3750 | 82 | |
2,1 | 2,9 | 220 | 2200 | 4000 | 85 | |
2,35 | 3,3 | 220 | 3000 | 4000 | 84 | |
ПБСТ-42МУХЛ4 | 1,4 | 2 | 110 | 1000 | 2500 | 79 |
1,4 | 2 | 220 | 1000 | 3000 | 78 | |
1,4 | 2 | 440 | 1000 | - | 78 | |
2,1 | 2,9 | 110//220 | 1500 | 3750 | 84,5/83,5 | |
2,1 | 2,9 | 440 | 1500 | - | 83,5 | |
2,9 | 4 | 110//220 | 2200 | 4000 | 86/85 | |
2,9 | 4 | 440 | 2200 | - | 86,5 | |
3,4 | 4,8 | 220 | 3000 | 4000 | 86,5 | |
3,4 | 4,8 | 440 | 3000 | - | 86,5 | |
ПБСТ-43МУХЛ4 | 1,9 | 2,7 | 110/220 | 1000 | 2500 | 80/80 |
1,9 | 2,7 | 440 | 1000 | 2500 | 81 | |
2,8 | 3,9 | 220/440 | 1500 | 3750 | 85,5/85 | |
3,8 | 5,3 | 220 | 2200 | 4000 | 87,5 | |
3,8 | 5,3 | 440 | 2200 | - | 86,5 | |
4,3 | 6 | 220 | 3000 | 4000 | 88 | |
4,3 | 6 | 440 | 3000 | - | 88 |
Типоразмер двигателя | Размеры, мм | Масса, кг | Момент инерции, кг/м2 | ||||||
b10 | d1 | d20 | d30 | l10 | l30 | h | |||
Исполнение IM1001 | |||||||||
ПБС-22М | 200 | 22 | - | 250 | 205 | 458 | 140 | 52 | 0,011 |
ПБС-23М | 200 | 22 | - | 250 | 235 | 488 | 140 | 60 | 0,012 |
ПБС-32М | 225 | 28 | - | 284 | 260 | 528 | 150 | 78 | 0,024 |
ПБС-33М | 225 | 28 | - | 284 | 310 | 578 | 150 | 90 | 0,031 |
ПБС-42М | 240 | 30 | - | 304 | 225 | 564 | 160 | 93 | 0,045 |
ПБС-43М | 240 | 30 | - | 304 | 270 | 609 | 160 | 109 | 0,056 |
ПБС-52М | 264 | 36 | - | 350 | 265 | 627 | 180 | 140 | 0,109 |
ПБС-53М | 264 | 36 | - | 350 | 315 | 677 | 180 | 159 | 0,129 |
ПБС-62М | 300 | 40 | - | 410 | 300 | 682 | 225 | 198 | 0,256 |
ПБС-63М | 300 | 40 | - | 410 | 350 | 732 | 225 | 240 | 0,306 |
Исполнение IM2001 | |||||||||
ПБС-22М | 200 | 22 | 165 | 250 | 205 | 458 | 140 | 53 | 0,011 |
ПБС-23М | 200 | 22 | 165 | 250 | 235 | 488 | 140 | 61 | 0,012 |
ПБС-32М | 225 | 28 | 185 | 284 | 260 | 528 | 150 | 79 | 0,024 |
ПБС-33М | 225 | 28 | 185 | 284 | 310 | 578 | 150 | 91 | 0,031 |
ПБС-42М | 240 | 30 | 215 | 304 | 225 | 564 | 160 | 97 | 0,045 |
ПБС-43М | 240 | 30 | 215 | 304 | 270 | 609 | 160 | 113 | 0,056 |
ПБС-52М | 264 | 36 | 265 | 350 | 265 | 627 | 180 | 146 | 0,109 |
ПБС-53М | 264 | 36 | 265 | 350 | 315 | 677 | 180 | 165 | 0,129 |
ПБС-62М | 300 | 40 | 300 | 410 | 300 | 682 | 225 | 208 | 1,256 |
ПБС-63М | 300 | 40 | 300 | 410 | 350 | 732 | 225 | 250 | 0,306 |
Исполнение IM3601, IM3611, IM3631 | |||||||||
ПБС-22М | - | 22 | 165 | 250 | - | 458 | - | 51 | 0,011 |
ПБС-23М | - | 22 | 165 | 250 | - | 488 | - | 59 | 0,012 |
ПБС-32М | - | 28 | 185 | 284 | - | 528 | - | 77 | 0,024 |
ПБС-33М | - | 28 | 185 | 284 | - | 578 | - | 88 | 0,031 |
ПБС-42М | - | 30 | 215 | 304 | - | 575 | - | 95 | 0,045 |
ПБС-43М | - | 30 | 215 | 304 | - | 620 | - | 111 | 0,056 |
ПБС-52М | - | 36 | 265 | 350 | - | 646 | - | 142 | 0,109 |
ПБС-53М | - | 36 | 265 | 350 | - | 696 | - | 161 | 0,129 |
ПБС-62М | - | 40 | 300 | 410 | - | 703 | - | 204 | 0,256 |
ПБС-63М | - | 40 | 300 | 410 | - | 753 | - | 246 | 0,306 |
Типоразмер двигателя |
Размеры, мм |
Масса, кг |
Момент инерции, кг/м2 |
||||||
b10 | d1 | d20 | d30 | l10 | l30 | h | |||
Исполнение IM1001 | |||||||||
ПБСТ-22М | 200 | 22 | - | 250 | 205 | 595 | 140 | 57 | 0,012 |
ПБСТ-23М | 200 | 22 | - | 250 | 235 | 624 | 140 | 65 | 0,014 |
ПБСТ-32М | 225 | 28 | - | 284 | 260 | 666 | 150 | 83 | 0,025 |
ПБСТ-33М | 225 | 28 | - | 284 | 310 | 716 | 150 | 95 | 0,032 |
ПБСТ-42М | 240 | 30 | - | 304 | 225 | 708 | 160 | 98 | 0,046 |
ПБСТ-43М | 240 | 30 | - | 304 | 270 | 753 | 160 | 114 | 0,057 |
ПБСТ-52М | 264 | 36 | - | 350 | 265 | 768 | 180 | 145 | 0,11 |
ПБСТ-53М | 264 | 36 | - | 350 | 315 | 818 | 180 | 164 | 0,13 |
ПБСТ-62М | 300 | 40 | - | 410 | 300 | 826 | 200 | 203 | 0,26 |
ПБСТ-63М | 300 | 40 | - | 410 | 350 | 876 | 200 | 245 | 0,307 |
Исполнение IM2001 | |||||||||
ПБСТ-22М | 200 | 22 | 165 | 250 | 205 | 458 | 140 | 53 | 0,011 |
ПБСТ-23М | 200 | 22 | 165 | 250 | 235 | 488 | 140 | 61 | 0,012 |
ПБСТ-32М | 225 | 28 | 185 | 284 | 260 | 528 | 150 | 79 | 0,024 |
ПБСТ-33М | 225 | 28 | 185 | 284 | 310 | 578 | 150 | 91 | 0,031 |
ПБСТ-42М | 240 | 30 | 215 | 304 | 225 | 564 | 160 | 97 | 0,045 |
ПБСТ-43М | 240 | 30 | 215 | 304 | 270 | 609 | 160 | 113 | 0,056 |
ПБСТ-52М | 264 | 36 | 265 | 350 | 265 | 627 | 180 | 146 | 0,109 |
ПБСТ-53М | 264 | 36 | 265 | 350 | 315 | 677 | 180 | 165 | 0,129 |
ПБСТ-62М | 300 | 40 | 300 | 410 | 300 | 682 | 225 | 208 | 1,256 |
ПБСТ-63М | 300 | 40 | 300 | 410 | 350 | 732 | 225 | 250 | 0,306 |
Исполнение IM3601, IM3611, IM3631 | |||||||||
ПБСТ-22М | - | 22 | 165 | 250 | - | 594 | - | 56 | 0,012 |
ПБСТ-23М | - | 22 | 165 | 250 | - | 624 | - | 64 | 0,014 |
ПБСТ-32М | - | 28 | 185 | 284 | - | 666 | - | 82 | 0,025 |
ПБСТ-33М | - | 28 | 185 | 284 | - | 716 | - | 92 | 0,032 |
ПБСТ-42М | - | 30 | 215 | 304 | - | 708 | - | 100 | 0,046 |
ПБСТ-43М | - | 30 | 215 | 304 | - | 753 | - | 116 | 0,057 |
ПБСТ-52М | - | 36 | 265 | 350 | - | 768 | - | 147 | 0,11 |
ПБСТ-53М | - | 36 | 265 | 350 | - | 818 | - | 166 | 0,13 |
ПБСТ-62М | - | 40 | 300 | 410 | - | 826 | - | 209 | 0,26 |
ПБСТ-63М | - | 40 | 300 | 410 | - | 876 | - | 240 | 0,306 |
