Цилиндрический двухступенчатый редуктор 1Ц2У
Цилиндрические двухступенчатые, с горизонтальным расположением осей рабочих колёс с зубчатым зацеплением. Редукторы типа 1Ц2У общемашиностроительного применения, удовлетворяющие ГОСТ 16162-78, для уменьшения скорости вращения валов и увеличения результирующего крутящего момента. В зависимости от исполнения редукторов эксплуатация допускается в районах умеренного, сухого, влажного и тропического климата. Зубчатые пары колёс имеют эвольвентный профиль.
Конструкция редуктора 1Ц2У
Редуктор состоит из разъёмного корпуса по оси валов, изготовленного методом литья или сварки в котором размещаются элементы двухступенчатой передачи - зубчатые колеса, установленные на валы со шпоночным соединением, валы установлены на подшипниках, в нижней части корпуса масляная ванна для смазки зацепления. Входной и выходной вал имеет посадочное место для шкива ременной передачи либо муфты. Редуктор проектируют или индивидуально для привода конкретной машины, или универсально по ряду заданных параметров нагрузки и передаточному числу без указания конкретного назначения. Для смазки колёс используется масло которое выбирают по вязкости исходя из контактного напряжения и средней скорости зацепления. В подшипники при сборке закладывается пластичная смазка.
Посадки основных деталей редуктора
Детали находящиеся на валах (зубчатые колёса, звёздочки, шкивы, муфты) устанавливают с натягом – посадки Н7/n6, H7/k6, H7/j6; детали на концах валов устанавливаемые по переходным - посадки H7/h6, H7/g6, H7/f6. Посадки на шейки валов под подшипники – поле допуска k6, n6, j6; отверстия в корпусе под подшипники – поле допуска Н7.
В шпоночных соединениях шпонки устанавливаются в пазах вала и отверстия по посадке P9(паз)/ h9(шпонка).
Условия применения 1Ц2У:
- возможность работы как в длительном непрерывном режиме, так и в режиме пуск-стоп;
-возможность работы с меняющимся направлением нагрузки;
- ограничение по частоте вращения ведущего вала до 1800 об/мин;
- неизменная по величине и меняющаяся амплитуда нагрузки при однонаправленном и меняющемся направлении вращения;
-различные варианты климатического исполнения по требованию заказчика.
Условное обозначение редуктора :
1Ц2У-250-31,5-12-У3, ТУУ 29.1-24587406.003-2003
где: 1Ц2У - тип редуктора;
250 - межосевое расстояние тихоходной ступени, мм;
31,5 - номинальное передаточное число;
12 - вариант сборки;
У3 – исполнение климатическое и категория размещения.
Купить цилиндрический двухступенчатый редуктор 1Ц2У в Днепре c доставкой в Киев,Львов,Одессу,Харьков и другие города Украины
Вы можете в промышленной компании Фарватер, редукторы на складе, соответствуют техническим требованиям. Компания имеет большой опыт работы в сфере продаж редукторов и другого промышленного оборудования. Квалифицированные специалисты компании с большим опытом продаж, окажут вам необходимую консультативную помощь, согласуют условия покупки, сроки доставки и выполнят оформление необходимых документов.
Основные технические характеристики редукторов 1Ц2У
Наименование технических характеристик |
Типоразмер редуктора | ||||||
1Ц2У-100 | 1Ц2У-125 | 1Ц2У-160 | 1Ц2У-160 | 1Ц2У-250 | 1Ц2У-315 | ||
Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | 8...50 | |||||
Допускаемая радиальная консольная нагрузка, Н | на быстроходном валу | 500 | 750 | 1000 | 2240 | 3150 | 3500 |
на тихоходном валу | 4500 | 6300 | 9000 | 12500 | 18000 | 30000 | |
Номинальный крутящий момент на тихоходном валу, Н.м | 315 | 630 | 1250 | 2500 | 5000 | 10000 | |
КПД | 0.97 | 0,98 | |||||
Масса, кг | 20 | 32 | 95 | 170 | 320 | 510 |
Габаритные и присоединительные размеры редукторов 1Ц2У-100,1Ц2У-125,1Ц2У-160,1Ц2У-200,1Ц2У-250,1Ц2У-315
Типоразмер | AwБ | AwТ | L | L1 | l | l1 | l2 | l3 | H | H1 | h | A | A1 | B | B1 | d |
1Ц2У-100 | 80 | 100 | 390 | 325 | 136 | 85 | 136 | 165 | 230 | 112 | 20 | 290 | 109 | 155 | 145 | 15 |
1Ц2У-125 | 80 | 125 | 446 | 375 | 160 | 106 | 145 | 206 | 272 | 132 | 22 | 335 | 125 | 175 | 165 | 19 |
1Ц2У-160 | 100 | 160 | 555 | 475 | 200 | 136 | 170 | 224 | 346 | 170 | 24 | 425 | 140 | 206 | 195 | 24 |
1Ц2У-200 | 125 | 200 | 670 | 586 | 238 | 165 | 212 | 280 | 425 | 212 | 30 | 515 | 165 | 243 | 230 | 24 |
1Ц2У-250 | 160 | 250 | 825 | 730 | 290 | 212 | 265 | 335 | 530 | 265 | 32 | 670 | 218 | 290 | 280 | 28 |
1Ц2У-315 | 200 | 315 | 1030 | 1030 | 360 | 215 | 300 | 420 | 685 | 335 | 35 | 740 | 260 | 395 | 318 | 28 |

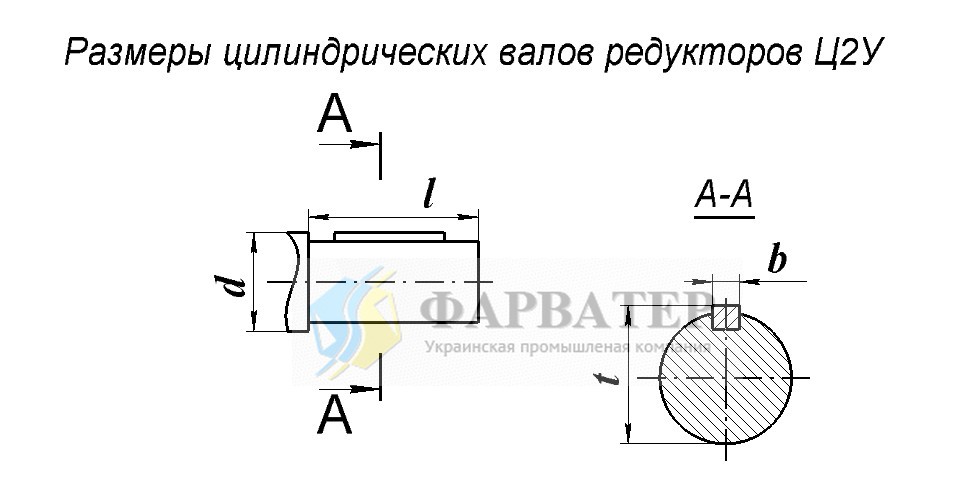

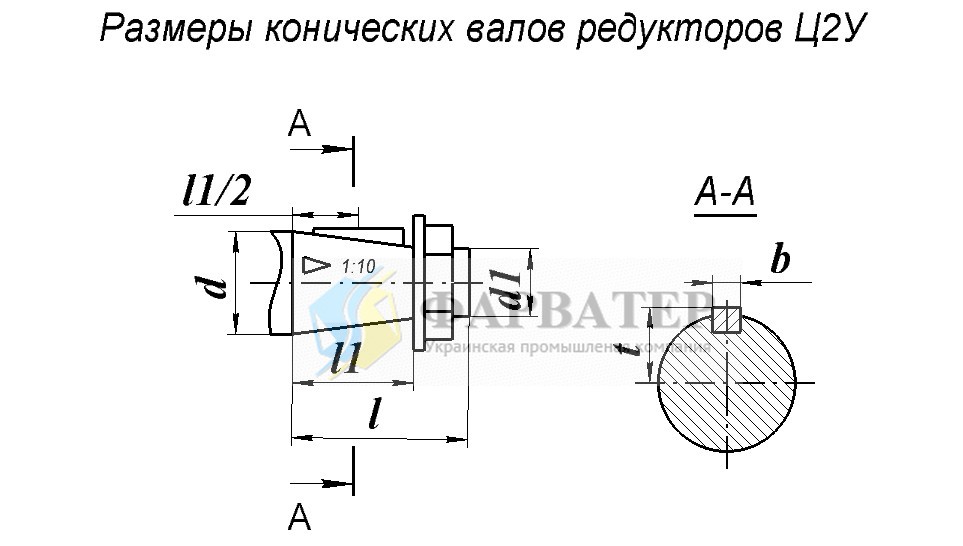

Редуктор | быстроходный вал | тихоходный вал | ||||||||||
d | d1 | l | l1 | b | t | d | d1 | l | l1 | b | t | |
1Ц2У-100 | 20 | M12x1.25 | 50 | 36 | 4 | 10.6 | 35 | M20x1.5 | 80 | 58 | 6 | 18.55 |
1Ц2У-125 | 20 | M12x1.5 | 50 | 36 | 4 | 10.6 | 45 | M30x2 | 110 | 82 | 12 | 23.45 |
1Ц2У-160 | 25 | M16x1.5 | 60 | 42 | 5 | 13.45 | 55 | M36x3 | 110 | 82 | 14 | 28.95 |
1Ц2У-200 | 30 | M20x1.5 | 80 | 58 | 5 | 15.55 | 70 | M48x3 | 140 | 105 | 18 | 36.38 |
1Ц2У-250 | 40 | M24x2 | 100 | 82 | 10 | 20.9 | 90 | M64x4 | 170 | 130 | 22 | 46.75 |
1Ц2У-315 | - | - | - | - | - | - | - | - | - | - | - | - |
Редуктор | быстроходный вал | тихоходный вал | ||||||||||
d | d1 | l | l1 | b | t | d | d1 | l | l1 | b | t | |
1Ц2У-100 | 20 | M12x1.25 | 50 | 36 | 4 | 10.6 | 35 | M20x1.5 | 80 | 58 | 6 | 18.55 |
1Ц2У-125 | 20 | M12x1.5 | 50 | 36 | 4 | 10.6 | 45 | M30x2 | 110 | 82 | 12 | 23.45 |
1Ц2У-160 | 25 | M16x1.5 | 60 | 42 | 5 | 13.45 | 55 | M36x3 | 110 | 82 | 14 | 28.95 |
1Ц2У-200 | 30 | M20x1.5 | 80 | 58 | 5 | 15.55 | 70 | M48x3 | 140 | 105 | 18 | 36.38 |
1Ц2У-250 | 40 | M24x2 | 100 | 82 | 10 | 20.9 | 90 | M64x4 | 170 | 130 | 22 | 46.75 |
1Ц2У-315 | - | - | - | - | - | - | - | - | - | - | - | - |

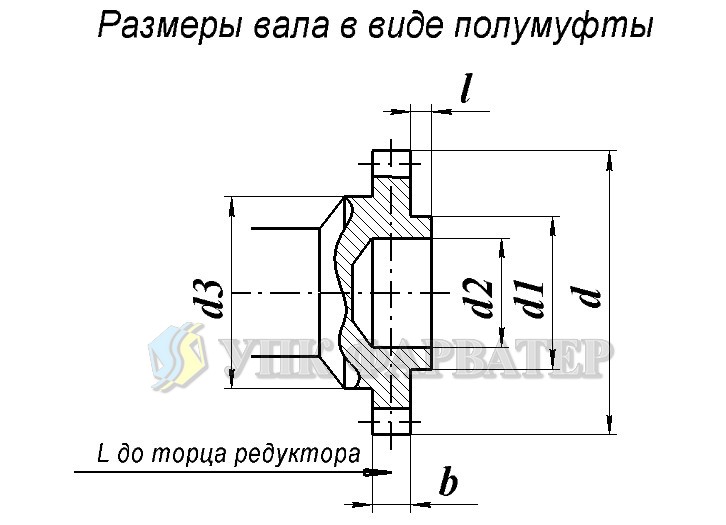

Редуктор | b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
m | z | |||||||||
1Ц2У-160 | 20 | 168 | 90 | 72F8 | 95 | 165 | 9 | 38 | 4 | 40 |
1Ц2У-200 | 25 | 210 | 100 | 80F8 | 105 | 192 | 10 | 50 | 5 | 40 |
1Ц2У-250 | 30 | 232 | 150 |
120F8
|
170 | 231 | 10 | 50 | 4 | 56 |
