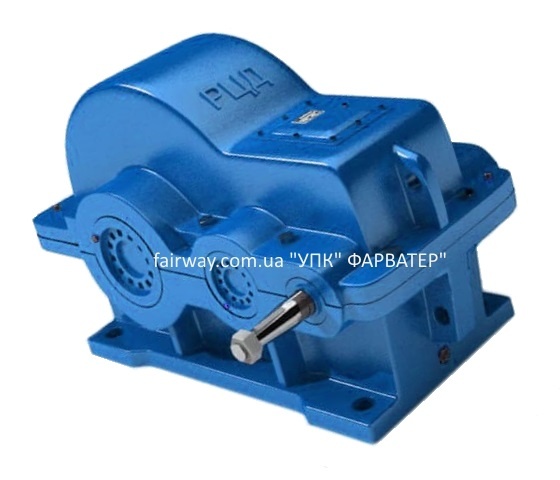

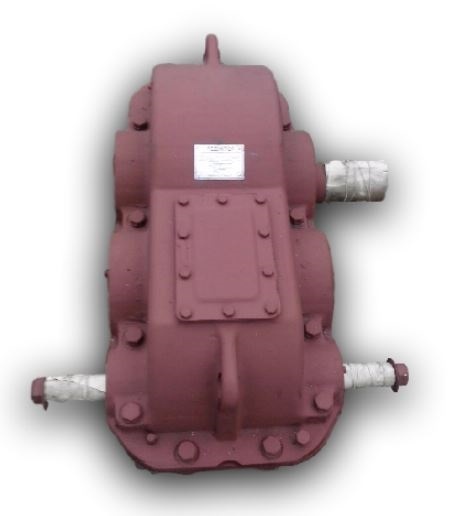

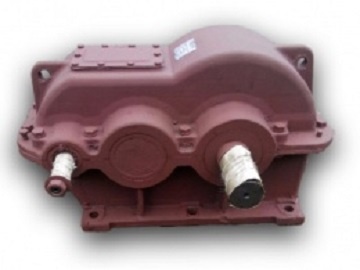

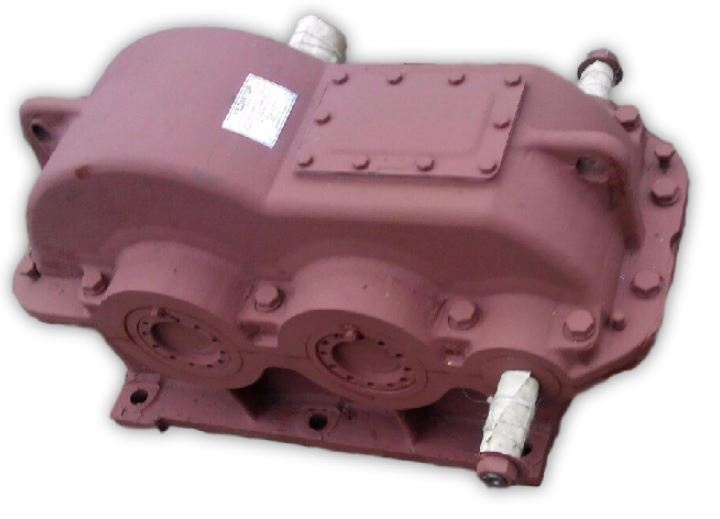

Редуктор РЦД-400-16
Редукторы цилиндрические РЦД-400-16 двухступенчатые горизонтальные общемашиностроительного применения используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Редукторы РЦД-400-16 рассчитаны для работы в следующих условиях: работа длительная до 24 ч. в сутки или с периодическими остановками; работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками; нагрузка одного направления и реверсивная; чатота вращения быстроходного вала не более 1500 об/мин; вращение валов в любую сторону;
Схемы сборки редукторов РЦД-400-16
Основные технические характеристики
Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | Awc | AwT | AwБ |
РЦД-400 | 10, 16, 20, 25, 31.5, 40 | 2100 | 287 | 400 | 250 | 150 |
Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | H1 | H2 | d |
РЦД-400 | 800 | 640 | 540 | 270 | 190 | 280 | 335 | 360 | 360 | 275 | 510 | 265 | 28 | 27 |
Типоразмер редуктора | Входной вал | Выходной вал | ||||||||||
d1 | d2 | d3 | l | l1 | b | h | t | d4 | l2 | t1 | b1 | |
РЦД-400 | 35 | М20х1,5 | 32.1 | 80 | 58 | 10 | 8 | 5 | 85 | 130 | 93 | 22 |
