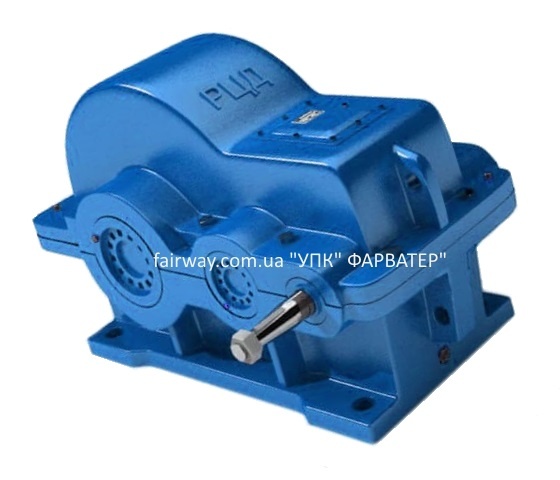

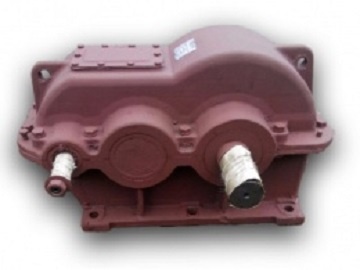

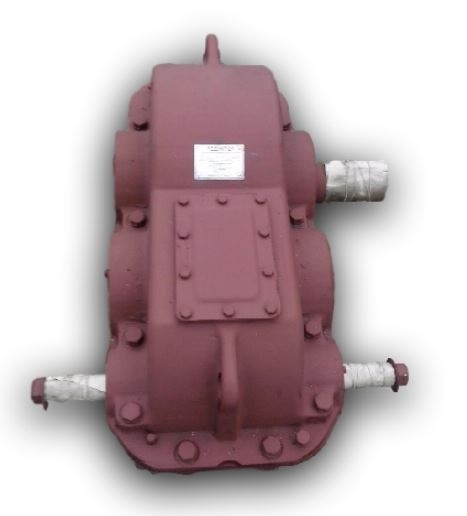

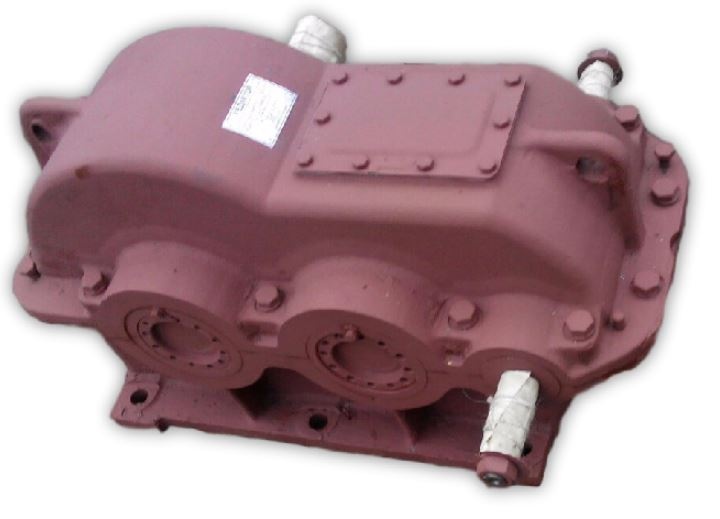

Редуктор РЦД 250-40

Редуктор РЦД 250-40
Редуктор цилиндрический горизонтальный двухступенчатый
10500.00 грн/шт.

Редукторы цилиндрические РЦД-250-40 двухступенчатые горизонтальные общемашиностроительного применения типоразмеров используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Редукторы РЦД-250-40 рассчитаны для работы в следующих условиях: работа длительная до 24 ч. в сутки или с периодическими остановками;  работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками; нагрузка одного направления и реверсивная; чатота вращения быстроходного вала не более 1500 об/мин;  вращение валов в любую сторону;



Редуктор цилиндрический двухступенчатый горизонтальный  РЦД-250











































Схемы сборки редукторов РЦД-250-40

Редуктор цилиндрический двухступенчатый горизонтальный  РЦД-250



Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг Awc AwT AwБ
РЦД-250 10, 16, 20, 25, 31.5, 40 450 87 250 150 100



Габаритные и присоединительные размеры



Типоразмер редуктора L L1 L2 L3 L4 L5 L6 B B1 B2 H H1 H2 d
РЦД-250 520 400 330 165 115 220 230 250 250 200 315 160 24 23



Размеры концов входных и выходных валов




Редуктор цилиндрический двухступенчатый горизонтальный  РЦД-250 .
Типоразмер редуктора Входной вал Выходной вал
d1 d2 d3 l l1 b h t d4 l2 t1 b1
РЦД-250 30 М20х1,5 27.1 80 58 8 7 4 45 82 49.5 14



Условное обозначение редуктора:

Редуктор РЦД-250-20-32-Ц-УЗ, где
РЦД - тип редуктора
250 - суммарное межосевое расстояние, мм
20 - передатоное число
32 - схема сборки
Ц - исполнение конца тихоходного вала
УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.
1.Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М (только РЦД-400).
2.Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки 11,12, 21,22,31,32.



- 40
- 250
