Редуктор ЦСН-20-224
По конструкции редукторы ЦСН-20-224 трехступенчатые с вертикальными валами; валы промежуточной и тихоходной ступеней соосны; опоры всех валов - подшипники качения. На верхней части корпуса предусмотрен кольцевой выступ для установки специальной тумбы, на которой крепится фланцевый электродвигатель. Редукторы ЦСН-20-224 предназначены для эксплуатации в макроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим (Т) климатом, и категории размещения 2 по ГОСТ 15150; нагрузка постоянная и переменная, одного направления (направление вращения быстроходного вала против часовой стрелки - указано стрелкой на крышке корпуса редуктора), к концу тихоходного вала должна быть приложена осевая нагрузка, направленная вниз; работа постоянная и с периодическими остановками; частота вращения быстроходного вала до 1500 об/мин. Зубчатые пары редукторов ЦСН - цилиндрические, косозубые, с зацеплением Новикова;
Основные технические характеристики
Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | Aw1 | Aw2 |
ЦСН-20 | 63, 80, 90, 100, 112, 125, 160, 180, 224 | 1500 | 312 | 200 | 100 |

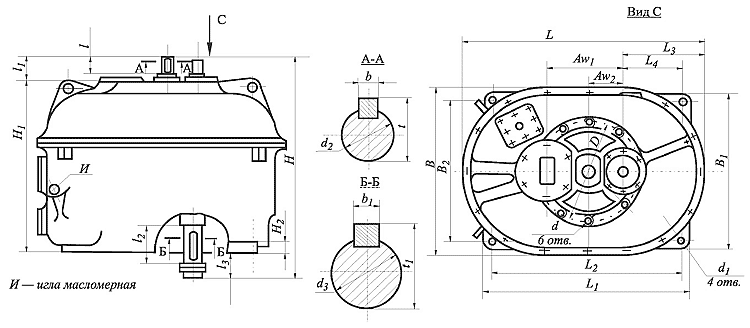

Габаритные и присоединительные размеры
Типоразмер редуктора | L | L1 | L2 | L3 | L4 | B | B1 | B2 | H | H1 | H2 | D |
ЦСН-20 | 756 | 600 | 550 | 254 | 175 | 484 | 404 | 354 | 727 | 570 | 25 | 295 |
Типоразмер редуктора | l | l1 | l2 | l3 | d | d1 | d2 | d3 | b | b1 | t | t1 |
ЦСН-20 | 50 | 77 | 105 | 80 | М16 | 22 | 22 | 70 | 6 | 20 | 24.5 | 74.5 |
