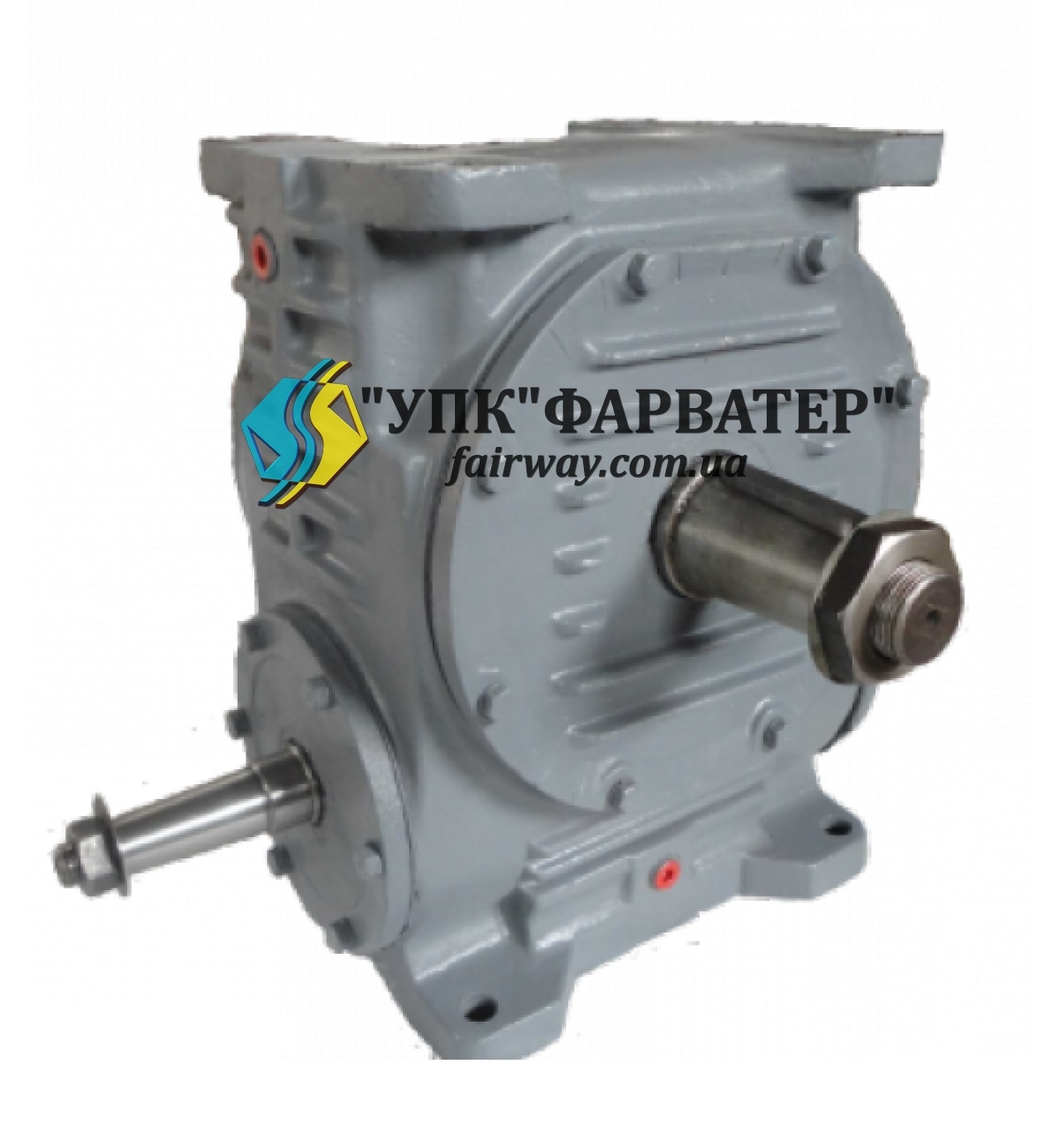

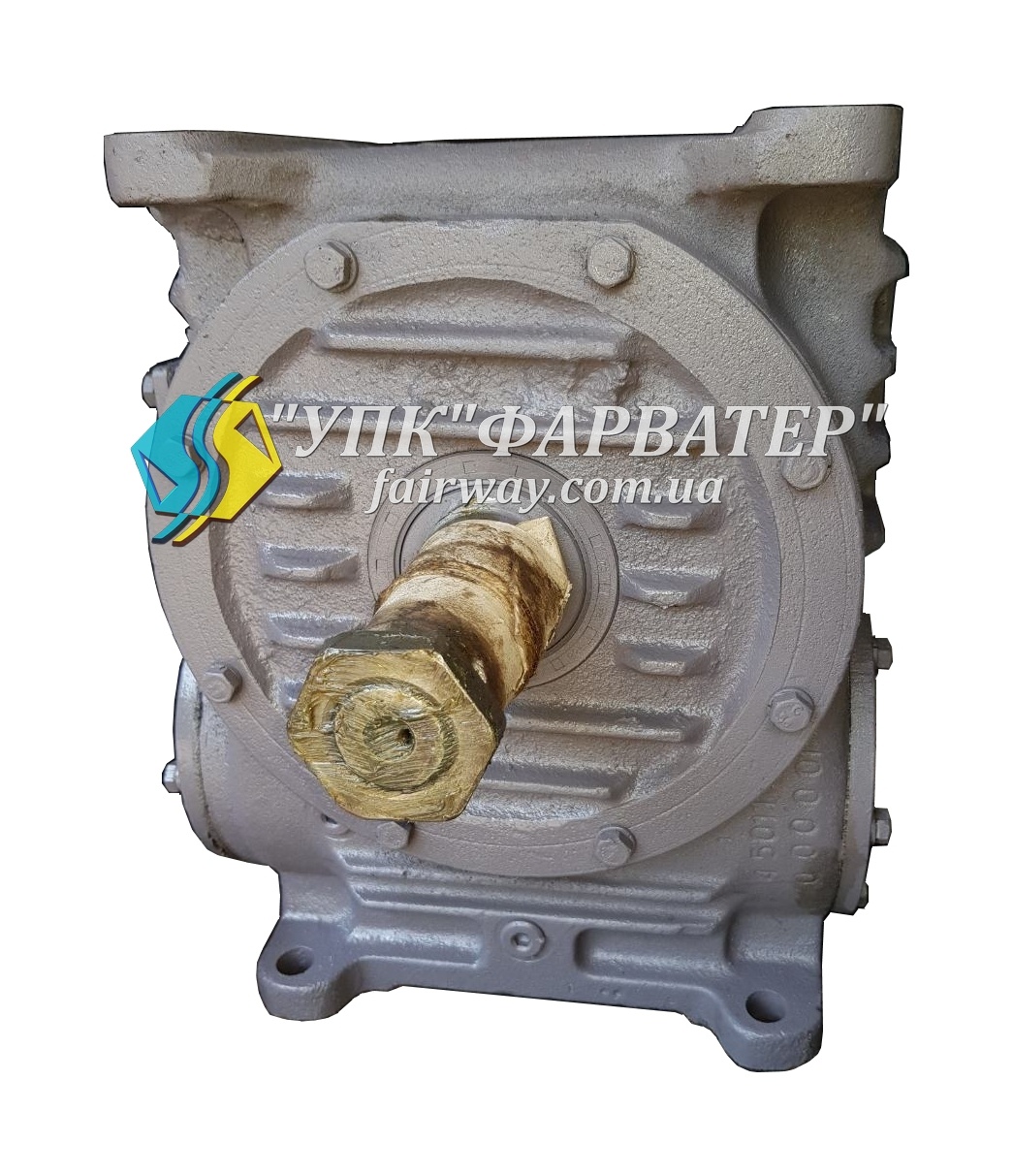

Редуктор Ч80-50

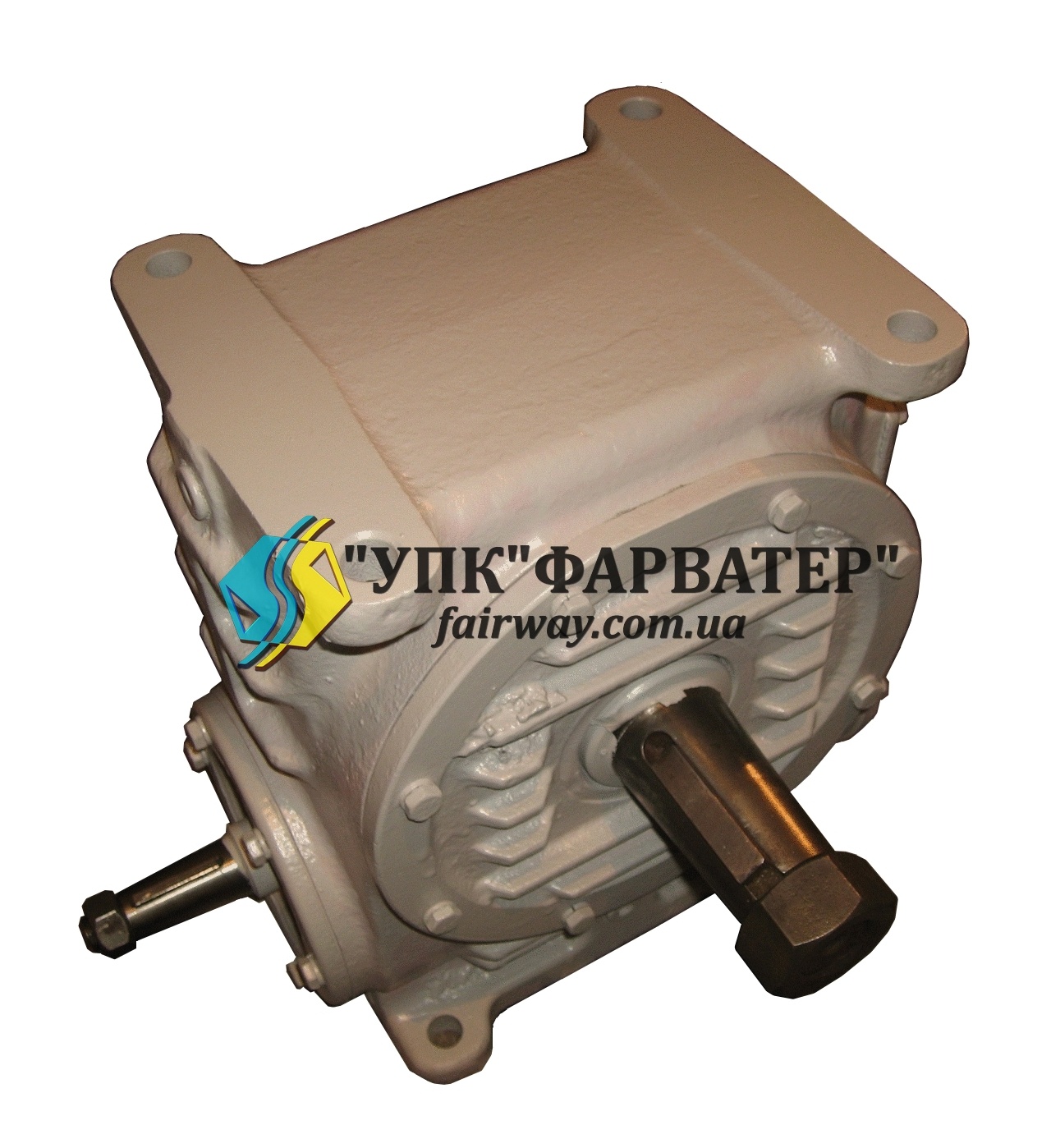

Редуктор червячный одноступенчатый
Схемы сборки редукторов
.
Варианты расположения червячной пары
Основные технические характеристики
Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг |
Ч-80 | 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 | 175-300 | 18 |
Ч-100 | 290-490 | 57 | |
Ч-125 | 525-900 | 88 | |
Ч-160 | 1050-1900 | 157 |
Габаритные и присоединительные размеры
Типоразмер редуктора | Aw | L | L1 | L2 | L3 | L4 | L5 | В | B1 | B2 | B3 | B4 | B5 | Н | H1 |
мм | |||||||||||||||
Ч-80 | 80 | 280 | 225 | - | - | 167 | - | - | - | 250 | 220 | - | - | 295 | 14 |
Ч-100 | 100 | 373 | 240 | 200 | 177 | 225 | 257,5 | 341 | 218 | 175 | 140 | 225 | 450 | 312 | 18 |
Ч-125 | 125 | 437 | 275 | 230 | 210 | 261 | 290 | 363 | 246 | 230 | 190 | 230 | 460 | 396 | 22 |
Ч-160 | 160 | 551 | 350 | 300 | 245 | 345 | 373 | 434 | 286 | 280 | 230 | 280 | 560 | 500 | 30 |
Размеры валов
Типоразмер редуктора | H2 | D | D1 | D2 | d | l | d1 | t | b | l1 | l2 | d2 | t1 | b1 |
мм | ||||||||||||||
Ч-80 | 112 | - | 135 | - | 16 | 58 | 35 | 38 | 10 | - | - | - | - | - |
Ч-100 | 100 | 140 | 220 | 150 | 19 | 110 | 45 | 48.5 | 14 | 82 | 25 | М30х2 | 23.45 | 12 |
Ч-125 | 111 | 165 | 275 | 170 | 19 | 110 | 55 | 59 | 16 | 82 | 30 | МЗ6хЗ | 28.95 | 14 |
Ч-160 | 140 | 200 | 340 | 210 | 22 | 140 | 70 | 74.5 | 20 | 105 | 40 | М48хЗ | 36.33 | 18 |
Условное обозначение редуктора:
Редуктор Ч-80-20-51-1-К-УЗ, где
Ч - тип редуктора
80 - межосевое расстояние, мм
20 - передатоное число
51 - схема сборки
1 - вариант расположения червячной пары
К - исполнение конца тихоходного вала
УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69
Продажа и производство редукторов червячных Ч80-50 в г. Днепр отправка по Украине. УПК Фарватер
- 50
- 80
