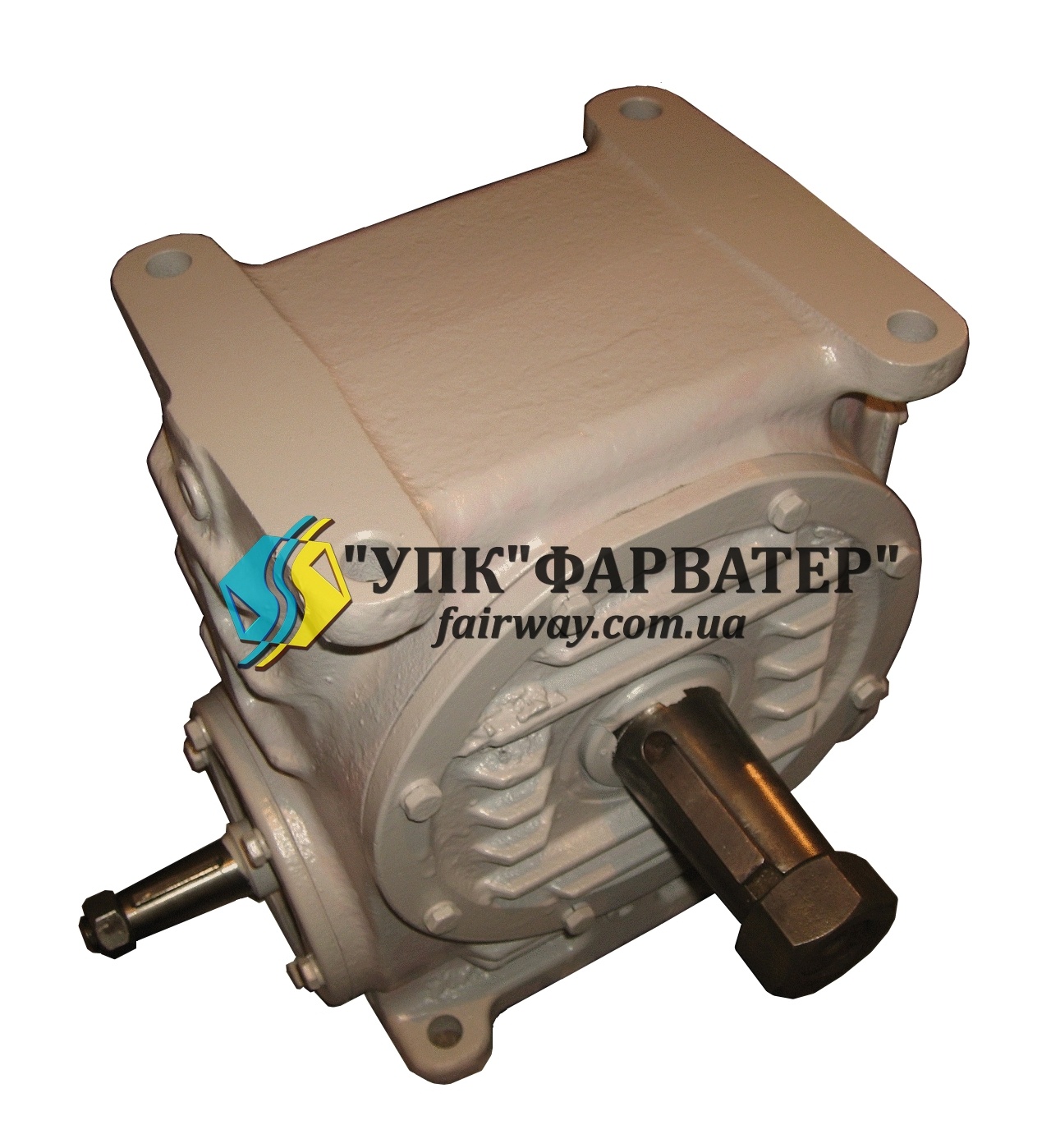

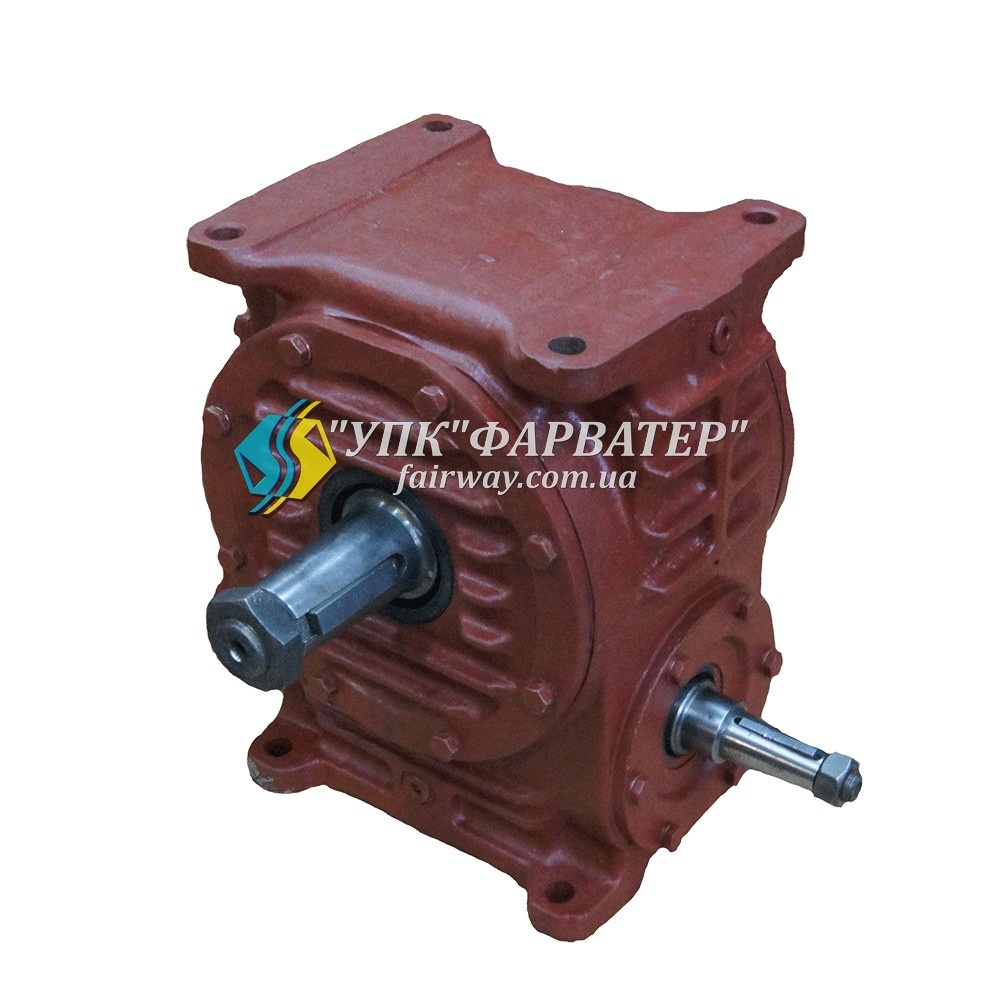

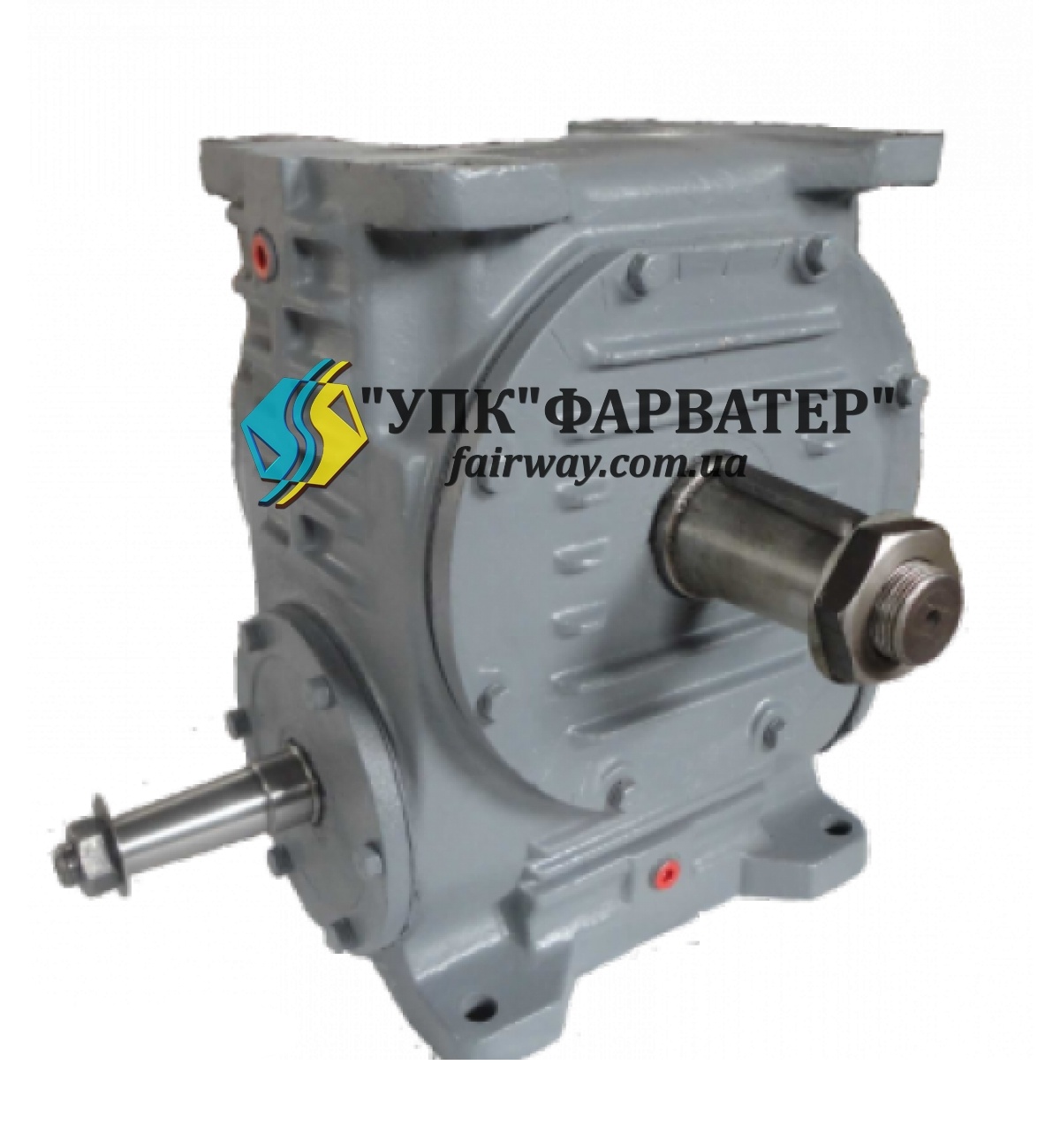

Редуктор Ч160-40

Редуктор червячный одноступенчатый


Схемы сборки редукторов

50.gif.

Варианты расположения червячной пары


Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг
Ч-80 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 175-300 18
Ч-100 290-490 57
Ч-125 525-900 88
Ч-160 1050-1900 157



Габаритные и присоединительные размеры



Типоразмер редуктора Aw L L1 L2 L3 L4 L5 В B1 B2 B3 B4 B5 Н H1
мм
Ч-80 80 280 225 - - 167 - - - 250 220 - - 295 14
Ч-100 100 373 240 200 177 225 257,5 341 218 175 140 225 450 312 18
Ч-125 125 437 275 230 210 261 290 363 246 230 190 230 460 396 22
Ч-160 160 551 350 300 245 345 373 434 286 280 230 280 560 500 30



Размеры валов



Типоразмер редуктора H2 D D1 D2 d l d1 t b l1 l2 d2 t1 b1
мм
Ч-80 112 - 135 - 16 58 35 38 10 - - - - -
Ч-100 100 140 220 150 19 110 45 48.5 14 82 25 М30х2 23.45 12
Ч-125 111 165 275 170 19 110 55 59 16 82 30 МЗ6хЗ 28.95 14
Ч-160 140 200 340 210 22 140 70 74.5 20 105 40 М48хЗ 36.33 18



Условное обозначение редуктора:

Редуктор Ч-80-20-51-1-К-УЗ, где
Ч - тип редуктора
80 - межосевое расстояние, мм
20 - передатоное число
51 - схема сборки
1 - вариант расположения червячной пары
К - исполнение конца тихоходного вала
УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69

Продажа и производство редукторов червячных Ч160-40 в г. Днепр отправка по Украине. УПК Фарватер



Передаточное число - 40
Типоразмер - 160
