Насос ВК4/28 А, Б, К

Вихревые насосы ВК применяют в системах с малыми подачами и сравнительно высокими напорами жидкости. Являются: одноступенчатыми, горизонтальными, консольными. В корпусе и крышке насоса ВК исготовлена рабочая камера проточной части, это кольцевой канал, соединяющийся с входным и выходным патрубками. Перемещение жидкости по кольцевому каналу насоса ВК и придание ей необходимой энергии, происходит с помощью рабочего колеса (диск с радиальными лопатками).

Узнать цену

Насос ВК4/28 А, Б, К вихревой, одноступенчатый, горизонтальный, консольный.

Насосы ВК, ВКС, ВКО - вихревые, одноступенчатые, горизонтальные, консольные. В корпусе и крышке насоса выполнена рабочая камера проточной части, представляющая собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, представляющим собой диск с радиальными лопатками.

Насосы типа ВК, ВКС, ВКО - вихревые, одноступенчатые, горизонтальные, консольные.

Привод насоса осуществляется через соединительную муфту. Направление вращения ротора по часовой стрелке, если смотреть со стороны электродвигателя. Допускается противоположное вращение ротора, при этом у насосов меняется назначение патрубков, и тогда к входному патрубку следует присоединить отводящий, а к выходному патрубку - подводящий трубопроводы. У насосов ВКС при этом напорный колпак переставляется на другой патрубок.

Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом 3, которое представляет собой диск с радиально расположенными лопатками. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил. Рабочее колесо, закрепленное на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Вал насоса 9 вращается на двух шарикоподшипниковых опорах 10, размещенных в расточках кронштейна 7 опорной стойки. Подшипники закрыты крышками 6 и 8, в которых установлены масленки для подвода в подшипники консистентной смазки.

Насос ВК4/28 А, Б, К вихревой, одноступенчатый, горизонтальный, консольный

Вихревые насосы ВК предназначены для перекачивания воды, нейтральных и прочих слаботоксичных жидкостей с температурой от -40° до 85°С, с содержанием твердых включений не более 0,01% по массе размером до 0,05 мм.

Условные обозначения:

Например:
ВКС2/26А
В — вихревой;
К — консольный;
С - самовсасывающий,
О - обогреваемый;
числитель дроби — подача, л/с;
знаменатель дроби — напор, м;

А,Б или К — исполнение основных деталей насоса;

ВК - вихревой консольный;
С - самовсасывающий;
О - обогреваемый (охлаждаемый);
4 - число в числителе дроби - подача, л/с;
28А - число в знаменателе дроби - напор, м;
А, Б, К - исполнение по материалу проточной части;
У3.1; У2; Т2 - климатическое исполнение и категория размещения.

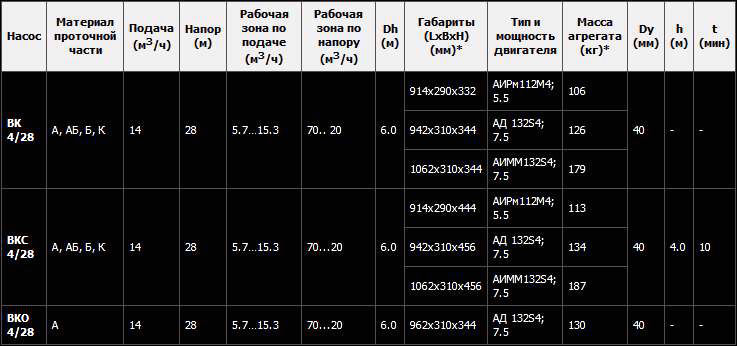

Насос ВК4/28 А, Б, К вихревой, одноступенчатый, горизонтальный, консольный

- 14
- 28
