ЦНС 105-343

ЦНС 105-343
Агрегат ЦНС - центробежный секционный горизонтальный насос для перекачивания воды, имеющей водородный показатель рН 7-8,5 и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, микротвердостью не более 1,47 ГПа (14,7 кгс/см2), объемная концентрация которых не превышает 0,2%, температурой не более +45ºС (ЦНС), не более +105ºС в системе водоснабжения(ЦНСГ), температурой масла от +50 до +55ºС в масляной системе турбогенераторов (ЦНСМ).
194750.00 грн/шт.




Насос ЦНС 105-343 многоступенчатый центробежный

Материалы насоса ЦНС 105-343: вал - сталь 45-3ГП, проточная часть - чугун СЧ2, защитная втулка - сталь 20.

Уплотнения вала насоса: сальниковое одинарное.

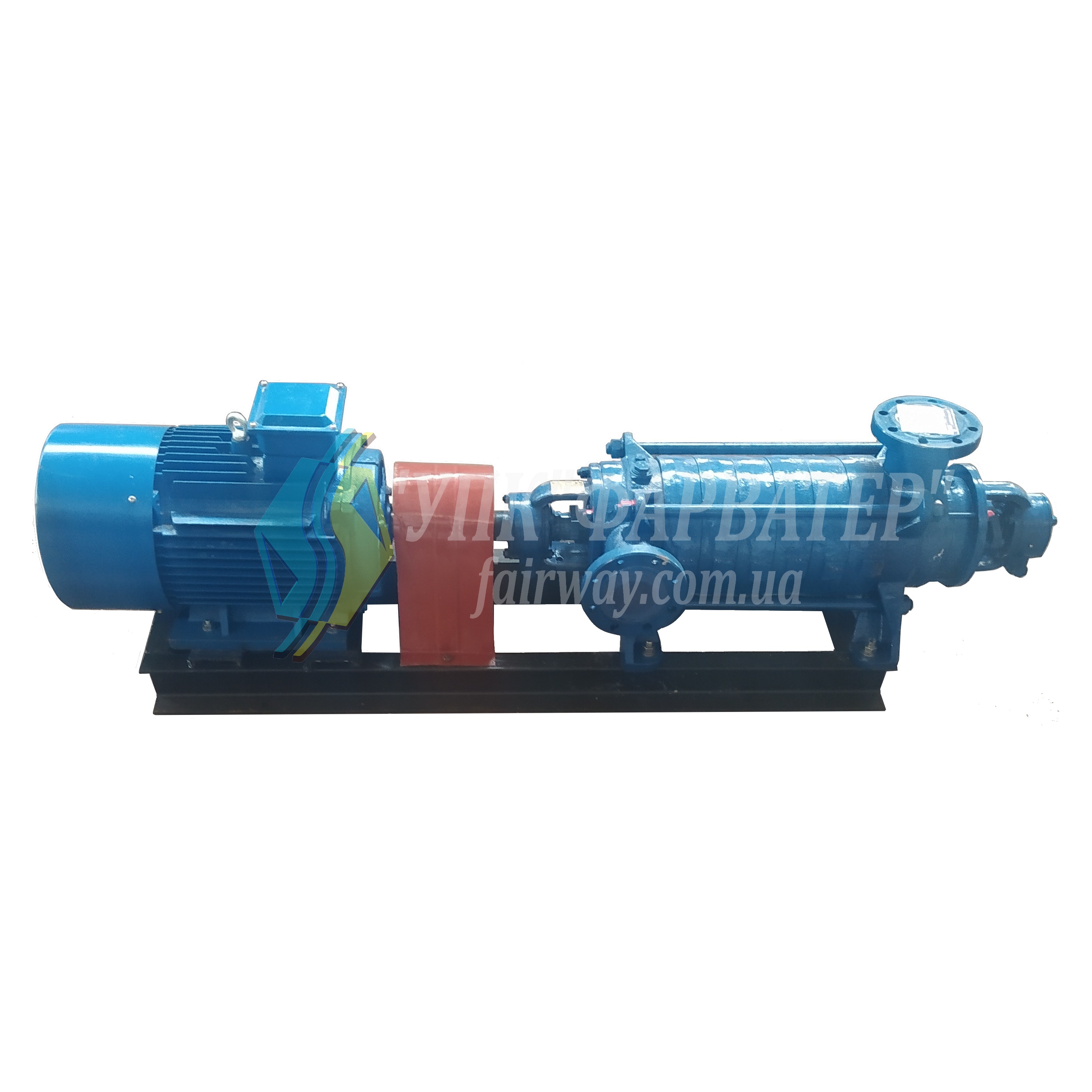

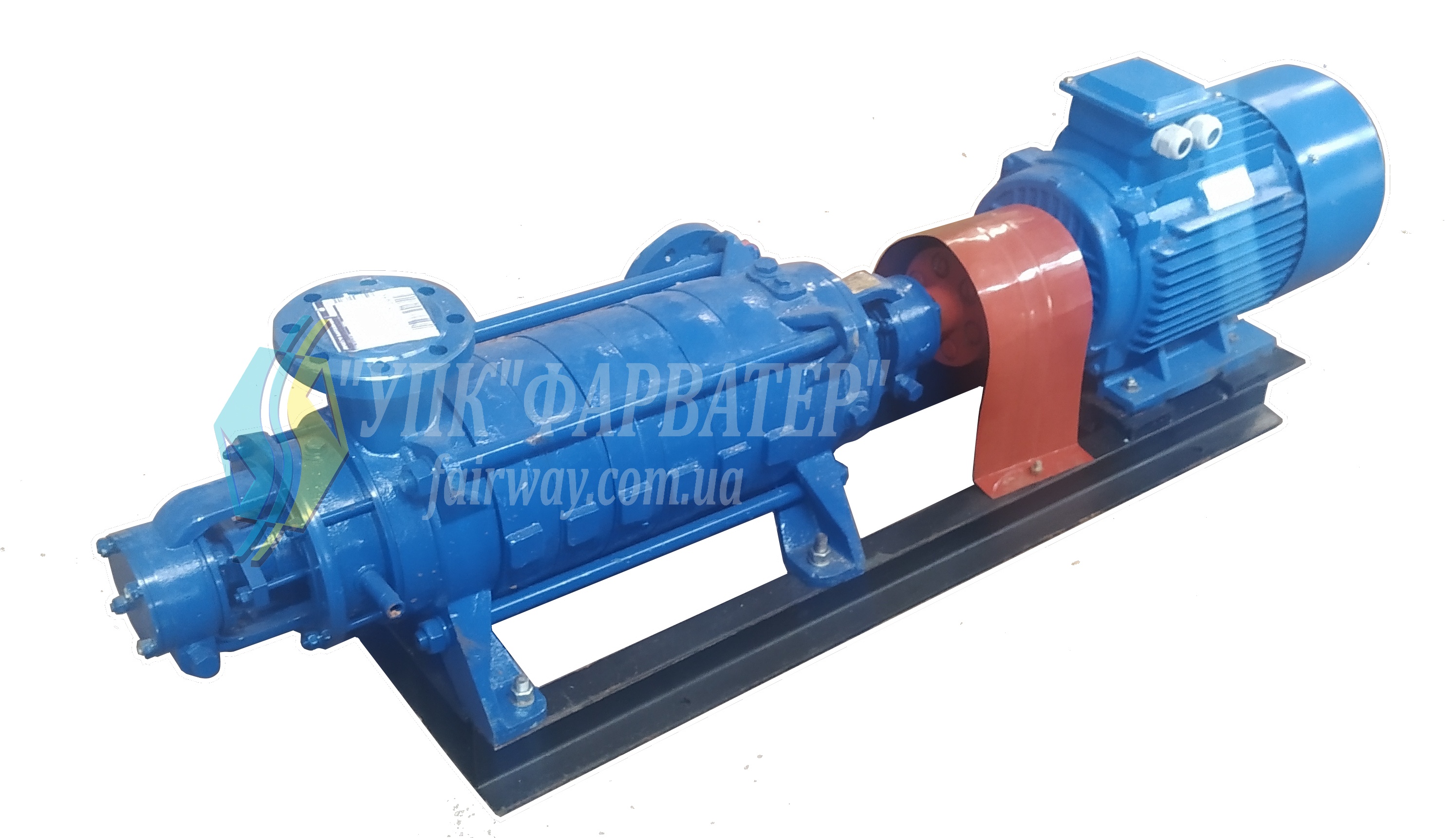

Комлектуется Агрегат насосный: ЦНС 105-343  -  АИР280S2  160 кВт на 2950 об/мин.
                                                              ЦНСГ 105-343  - BAO2-280M2  160 кВт на 2950 об/мин.
Возможна комплектация с насом ЦНСМ 105-343


Условное обозначение насоса  ЦНС(Г,М )105-343-УХЛ4
Ц - Центробежный
Н -Насос
С -Секционный
Г -Для горячей воды
М - Для масла
105 - Подача, м3/час
343 - Напор, м
УХЛ -Климатическое исполнение (районы с умеренным и холодным климатом)
4- Категория размещения при эксплуатации


Габаритные размеры насоса ЦНС 105-343



Типоразмер насоса  L(а)  L(б)  L1   L2  L3
ЦНС (Г) 105-343 1550 1615 720 640 780









Габаритные размеры агрегата ЦНС 105-343



Типоразмер агрегата Типоразмер электродвигателя Мощность эл.двиг., кВт Напряжение, В  L2, мм  L3, мм  L4, мм  H1, мм  Н2, мм  L(c), мм  L(т), мм  B, мм  H, мм Масса агрегата, кг
ЦНС 105-343 4AMH280S2 160 380/660 2100 1580 180 887 547 2500 2565 820 890 1660
ЦНСГ 105-343 BAO2-280M2 160 380/660 2790 2855 950 910 2030















Характеристики насоса ЦНС 105-343

Типоразмер насоса Число ступеней насоса Подача номинальная м3/час Напор, м Допускаемый кавитац. запас, м КПД, % Частота вращения эл.двиг. (об/мин) Потребляемая мощность насоса, кВт Средняя наработка на отказ, ч Средний ресурс, ч Средний срок службы, лет Масса насоса, кг
ЦНС(Г) 105-343 7 105 343 5,5 65 2950 151 3000 4500 5 775













Графические характеристики насосов



Полный каталог насосов ЦСМ со всеми техническими характеристиками и условиями эксплутации

Цена указана в грн.с НДС и учётом доставки по Украине до склада грузопревозочной службы: САТ,ДЕЛИВЕРИ,ИН-ТАЙМ,Ночной Экспресс.


- 105
- 343
