Насос Х80-50-200

Насос Х80-50-200
Агрегаты электронасосные типа "Х" - центробежные, горизонтальные, консольные, одноступенчатые, применяются для перекачивания химически активных и нейтральных жидкостей плотностью до 1850 кг/м3, температурой от -40 до +120ºС, с содержанием абразивных частиц не более 0,1% по объему, размером до 0,2 мм и кинематической вязкостью до 30х10(-6) м2/с



Насос химический Х80-50-200.

Уплотнения вала насоса: мягкий сальник.

Комлектуется Агрегат насосный: Х80-50-200   -  АИР160М2 / АИР180М2 мощностью 18,5 / 30 кВт
                                                              Х80-50-200а  - АИР160S2 / АИР180М2 мощностью 15 / 30 кВт
плотностью перекачиваемой жидкости до1,3 / до1,85 т/м3 соответственно и частотой вращения двигателя 2900 об/мин.

Условные обозначения насоса Х80-50-200:
  • Х Тип насоса
  • 80 -Диаметр входа, мм
  • 50 -Диаметр выхода, мм
  • 200 -Номинальный диаметр рабочего колеса, мм
  • а -Подрезка рабочего колеса

Данный насос может быть изготовлен из следующих материалов: "К", "Е", "И", "А", "М", "Н".

Условные обозначения материалов:

  • К - Хромированная сталь 12Х18Н9ТЛ
  • Е - Хромоникелемобилибденовая сталь 12Х18Н12М3ТЛ
  • И - Хромоникелемобилденомедистая сталь 07ХН25МДТЛ
  • А - Углеродистая сталь марки 25Л
  • М - Хромоникелькремнистая сталь 16Х18Н12С4ТЮЛ
  • Н - Сплав на никелевой основе ХН65МВЛ



Габаритные размеры агрегата Х80-50-200:





Габариты агрегатов, смонтированных на чугунной плите

 Типоразмер агрегата Марка эл. двигателя  В  b1  С  С2  Н  h   h1  h2  L  l  l1  l2  l3  l4  l5  n  d5  Ру МПа Масса насоса Масса агрегата
Х80-50-200 5А160М2 460 196 380 750 472 230 200 40 1290 405 100 53 150 1065 80 4 24 1,6 73 305
АИР180М2 514 196 540 280 70 1270 53 150 1122 360
5А160S2 460 196 472 230 40 1260 53 150 1065 289



















Характеристики насоса Х80-50-200

Типоразмер агрегата Диаметр рабочего колеса, мм Подача м3/ч Подача л/с Напор, м Частота вращения, об/мин Допускаемый кавитац. запас, м Мощность, потребляемая насосом, кВт КПД насоса, % КПД агрегата, %
Х80-50-200 200 50 13,9 50 2900 4,5 10,6 64 57
Х80-50-200а 180 45 12,5 40 2900 4,5 8 64 57

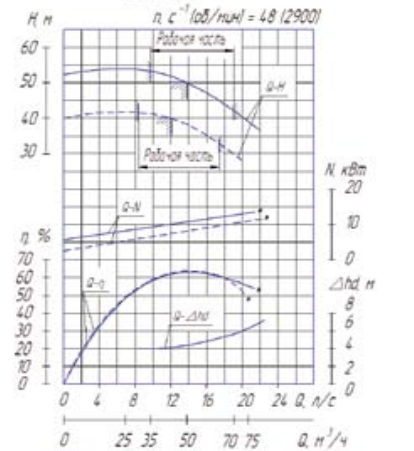

Графические характеристики



Полный каталог насосов типа "Х" со всеми техническими характеристиками и условиями эксплутации



Цена указана в грн.с НДС и учётом доставки по Украине до склада грузопревозочной службы: САТ,ДЕЛИВЕРИ, ИН-ТАЙМ,Ночной Экспресс.
