Насос Х100-65-315

Насос Х100-65-315
Агрегаты электронасосные типа "Х" - центробежные, горизонтальные, консольные, одноступенчатые, применяются для перекачивания химически активных и нейтральных жидкостей плотностью до 1850 кг/м3, температурой от -40 до +120ºС, с содержанием абразивных частиц не более 0,1% по объему, размером до 0,2 мм и кинематической вязкостью до 30х10(-6) м2/с



Насос химический Х100-65-315.

Уплотнения вала насоса: мягкий сальник.

Комлектуется Агрегат насосный: Х100-65-315   -  АИР280S2 / АИР315S2 мощностью 110 / 160 кВт
                                                              Х100-65-315а  - 5AM280S2 / АИР280М2 мощностью 110 / 132 кВт
плотностью перекачиваемой жидкости до1,3 / до1,85 т/м3 соответственно и частотой вращения двигателя 2900 об/мин.

Условные обозначения насоса Х100-65-315:
  • Х Тип насоса
  • 100 -Диаметр входа, мм
  • 65 -Диаметр выхода, мм
  • 315 -Номинальный диаметр рабочего колеса, мм
  • а -Подрезка рабочего колеса

Данный насос может быть изготовлен из следующих материалов: "К", "Е", "И", "А", "М", "Н".

Условные обозначения материалов:

  • К - Хромированная сталь 12Х18Н9ТЛ
  • Е - Хромоникелемобилибденовая сталь 12Х18Н12М3ТЛ
  • И - Хромоникелемобилденомедистая сталь 07ХН25МДТЛ
  • А - Углеродистая сталь марки 25Л
  • М - Хромоникелькремнистая сталь 16Х18Н12С4ТЮЛ
  • Н - Сплав на никелевой основе ХН65МВЛ



Габаритные размеры агрегата Х100-65-315:





Габариты агрегатов, смонтированных на сварной раме

 Типоразмер агрегата Марка эл. двигателя  В  b1  С  С2  Н  h   h1  h2  L  l  l1  l2  l3  l4  l5  n  d5  Ру МПа Масса насоса Масса агрегата
Х100-65-315 5AM280S2 684 255 620 650 840 460 280 17 1875 530 125 31 125 1515 140 6 33 2,5 180 1050
5AM280М2 255 840 460 1874 1565 1100
5АM315S2 415 945 495 1955 1615 1325



















Характеристики насоса Х100-65-315

Типоразмер агрегата Диаметр рабочего колеса, мм Подача м3/ч Подача л/с Напор, м Частота вращения, об/мин Допускаемый кавитац. запас, м Мощность, потребляемая насосом, кВт КПД насоса, % КПД агрегата, %
Х100-65-315 310 100 27,8 125 2900 5 63 55 50,5
Х100-65-315а 290 90 25 105 2900 5 48 55 50,5

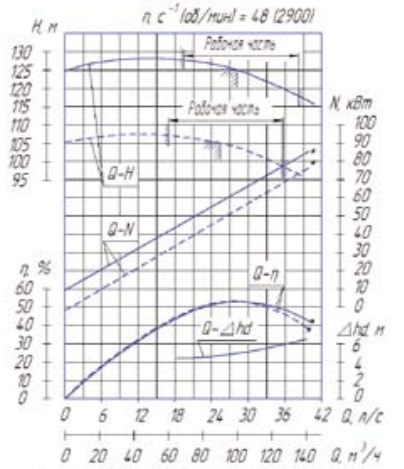

Графические характеристики



Полный каталог насосов типа "Х" со всеми техническими характеристиками и условиями эксплутации
