Насос АХ 65-40-200

Агрегаты электронасосные типа "АХ" - центробежные, горизонтальные, консольные, одноступенчатые, применяются для перекачивания химически активных и нейтральных жидкостей плотностью до 1850 кг/м3, температурой от -40 до +120ºС, с содержанием абразивных частиц не более 1,5% по объему, размером до 1 мм и кинематической вязкостью до 30х10(-6) м2/с

Узнать цену

Насос химический АХ65-40-200.

Уплотнения вала насоса: мягкий сальник.

Комлектуется Агрегат насосный: АХ65-40-200 - АИР160S2 / АИР160M2 мощностью 15 / 18,5 кВт

АХ65-40-200а - АИР132М2 / 5A160S2 мощностью 11 / 15 кВт

АХ65-40-200б - АИР112М2 / АИРМ132М2 мощностью 7,5 / 11 кВт

плотностью перекачиваемой жидкости до1,3 / до1,85 т/м3 соответственно и частотой вращения двигателя 2900 об/мин.

Условные обозначения насоса АХ65-40-200:

АХ -Тип насоса
65 -Диаметр входа, мм
40 -Диаметр выхода, мм
200 -Номинальный диаметр рабочего колеса, мм
а,б -Подрезка рабочего колеса

Данный насос может быть изготовлен из следующих материалов: "К", "Е", "И", "А", "Н".

Условные обозначения материалов:

К - Хромированная сталь 12Х18Н9ТЛ
Е - Хромоникелемобилибденовая сталь 12Х18Н12М3ТЛ
И - Хромоникелемобилденомедистая сталь 07ХН25МДТЛ
А - Углеродистая сталь марки 25Л
Н - Сплав на никелевой основе ХН65МВЛ

Габаритные размеры агрегата АХ65-40-200:

Габаритные и присоединительные размеры агрегатов:

Типоразмер агрегата

Марка эл. двигателя

В

b1

С

С2

Н

h

h1

h2

L

l

l1

l2

l3

l4

l5

n

d5

Ру МПа

Масса агрегата

АХ65-40-200

5A160S2

460

196

380

750

475

230

180

40

1355

405

100

54

150

1065

100

4

24

1,6

280

5A160M2

460

196

380

750

475

230

1270

54

150

1065

295

АИРМ132М2

425

115

345

600

425

222

1155

54

150

997

231

АИРМ112М2

425

-

345

600

400

222

1010

39

150

997

210

Д

Д2

d

d2

d3

n1

b2

Д1

Д3

d4

d6

d7

n2

b3

180

122

65

145

18

4

15

140

85

40

110

18

4

14

Характеристики насоса АХ65-40-200

Типоразмер агрегата	Подача м3/ч	Подача л/с	Напор, м	Частота вращения, об/мин	Допускаемый кавитац. запас, м	Мощность потребляемая насосом, кВт
АХ65-40-200	25	6,95	50	2900	4	7,2
АХ65-40-200а	24	6,67	40	2900	4	5,45
АХ65-40-200б	23,5	6,53	32	2900	4	4,27

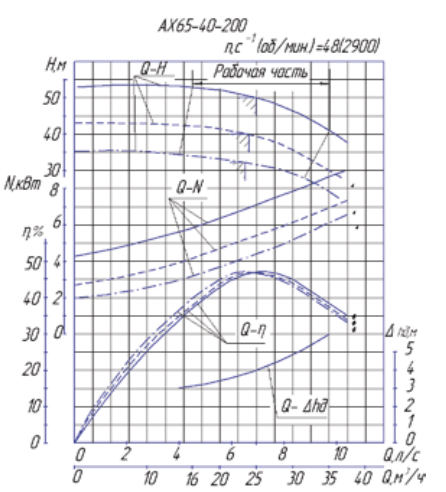

Графические характеристики

Полный каталог насосов типа "АХ" со всеми техническими характеристиками и условиями эксплутации
