Насос 2Д2000-21
Насос 2Д2000-21
Насосы типа Д - с горизонтальным валом одноступенчатые - предназначены для перекачивания воды и других жидкостей при температуре до 85 °С, аналогичных воде по вязкости и химической активности, а также химически активных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м2/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм.
У насосов, предназначенных для перекачивания нефтепродуктов и нефти - материал проточной части обозначается буквой Б; химически активных жидкостей - К; воды с содержанием механических примесей до 1% - В; для разного типа проточной части разрешается содержание механических примесей в перекачиваемой жидкости до 0,05%.
Насосы этого типа могут эксплуатироваться для диапазона подач Q = 40 - 1800 л/с и напоров Н= 15 - 100 м, мощность двигателя этих насосов составляет N= 15 - 2000 кВт.Насосы большой мощности изготовляются по индивидуальным заказам.
Насосы обозначают следующим образом (на примере насоса Д200-90):
Д - насос двустороннего входа;
200 - подача насоса в м3/час;
90 - напор в м. вод. ст.
Насос с обточенным рабочим колесом обозначается Д200-90а.
Центробежные, горизонтальные, одноступенчатые насосы типа Д, 1Д и 2Д имеют двусторонний полуспиральный подвод жидкости к рабочему колесу и спиральный отвод.
Корпус насоса 2Д2000-21 имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отсоединения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Радиальные или радиально-упорные подшипники являются опорами ротора. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил.
Надежно предотвращают протечки по валу у насоса 2Д2000-21: двойные сальниковые уплотнения.
Насосы типа 2Д2000-21 предназначены для перекачивания чистой воды температурой до 85°С. Применяются на насосных станциях первого и второго подъемов городского, сельского и промышленного водоснабжения, а также для орошения и осушения полей. Основные детали: материал корпуса, крышки и рабочего колеса — чугун СЧ 18-36; материал вала — сталь 45.
|
Подача Q
м3/час
|
Напор H
м.
|
Частота вращения n
об/мин (сек-1)
|
Максимальная
потребляемая мощность N
кВт.
|
Допускаемый
кавитационный запас
м, не менее
|
Масса насоса 2Д2000-21 m кг |
| 2000 | 21.0 | 980 (16.3) | 133.00 | 2.5 | 4565 |

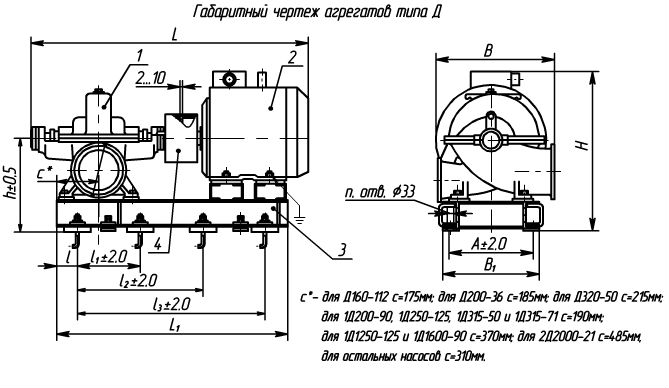

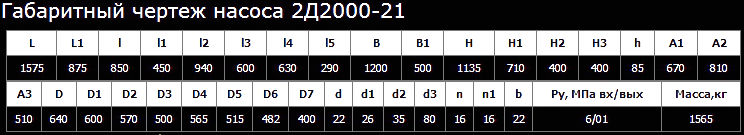

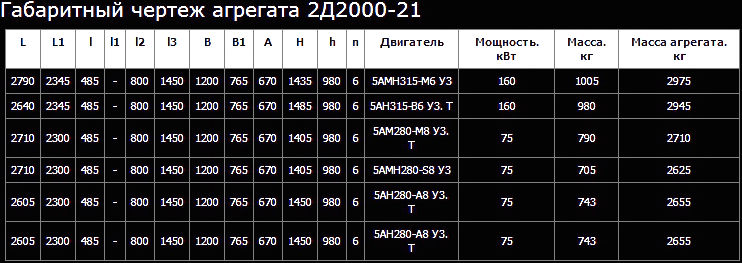

Габаритные чертежи 2Д2000-21:
