АИР90LA8

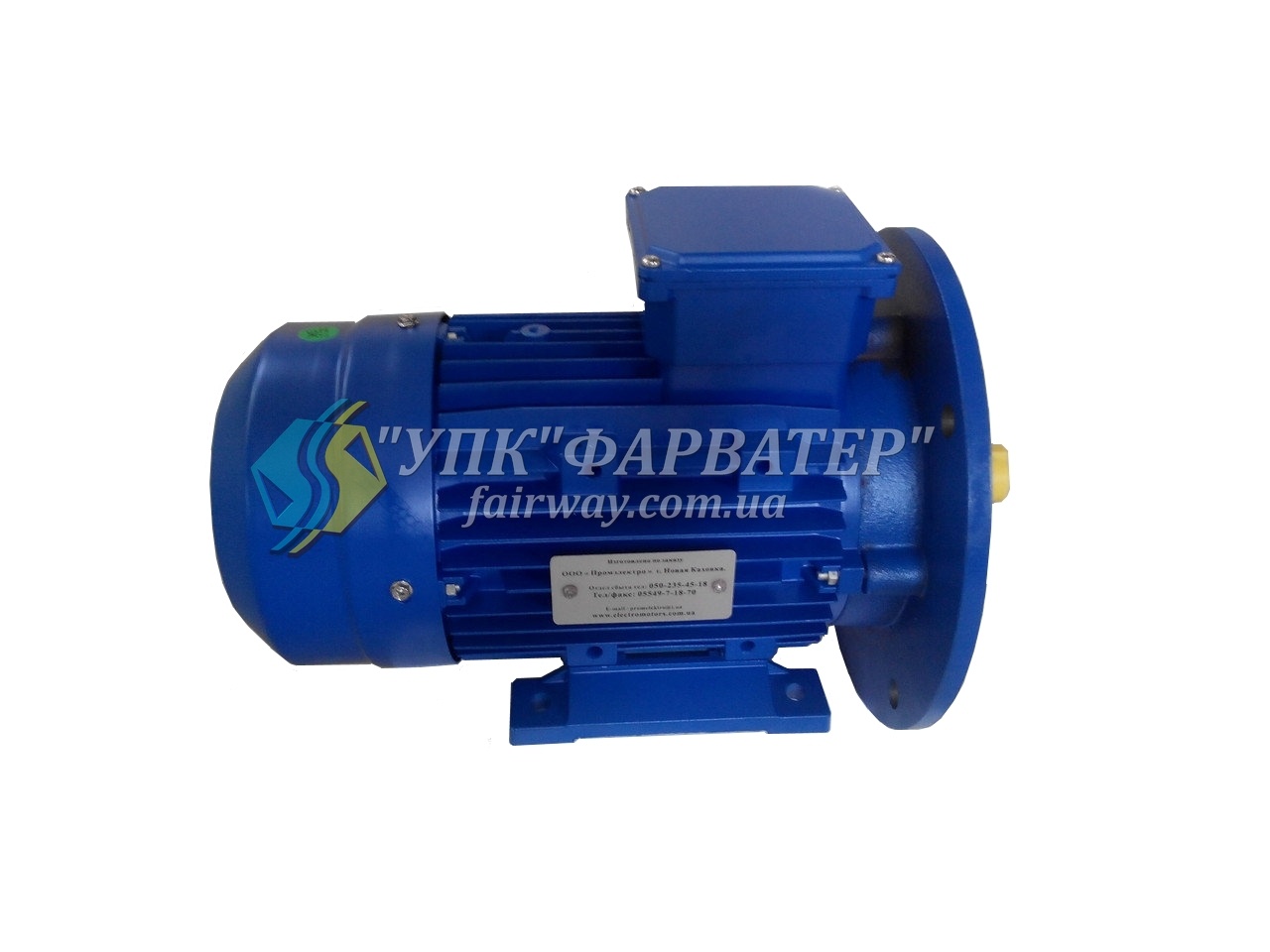

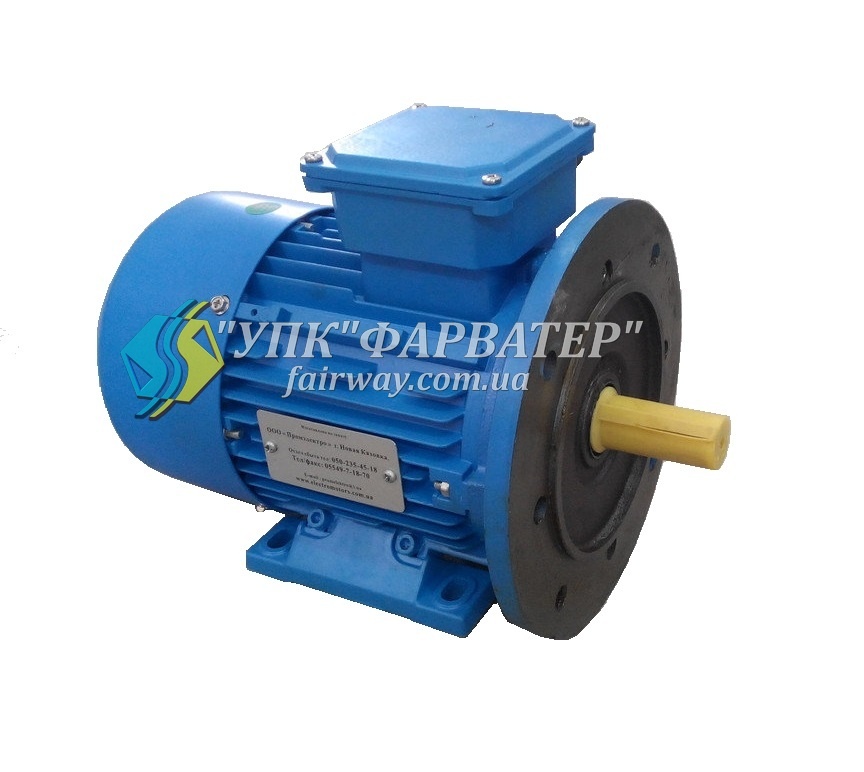

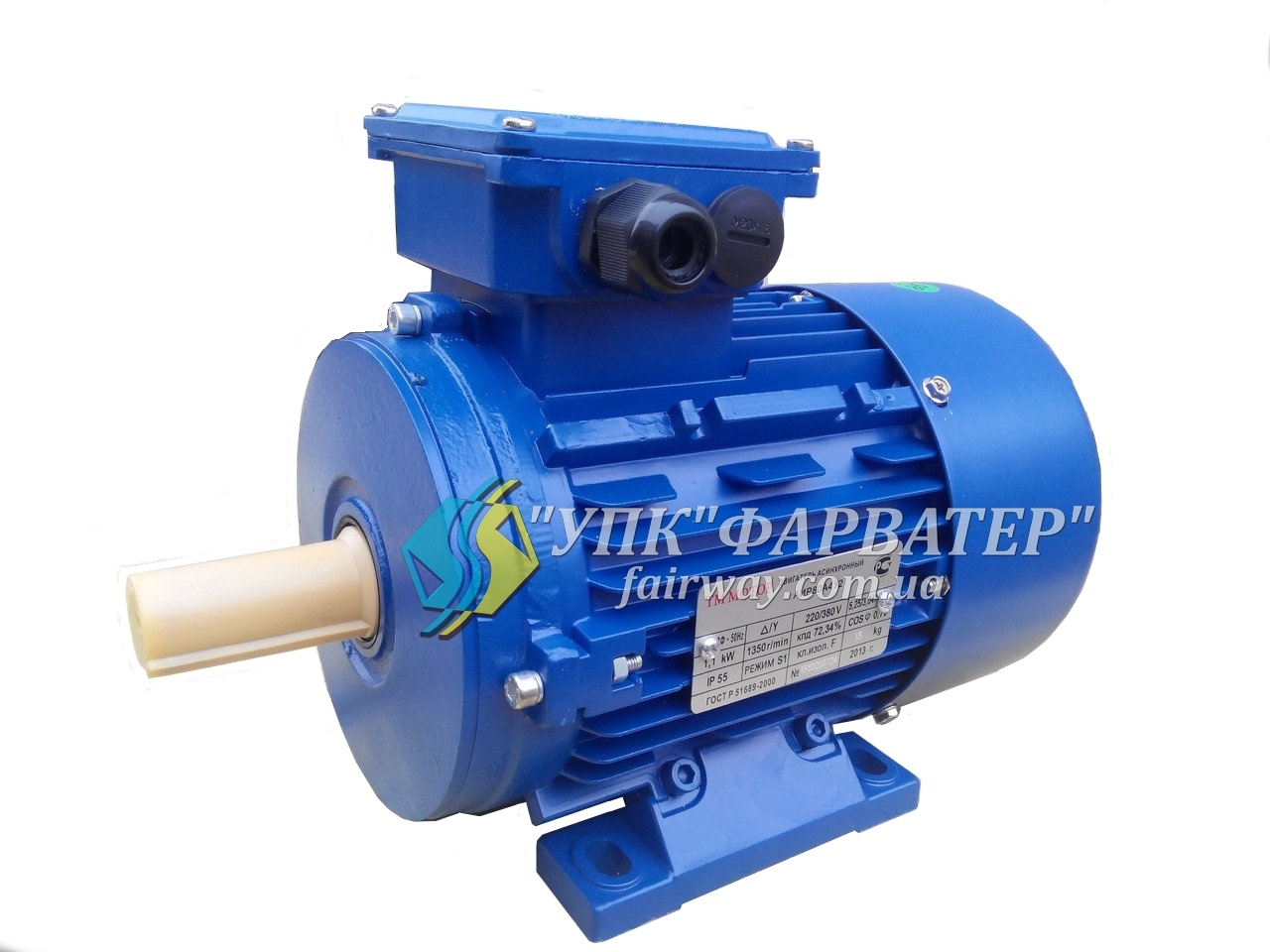

Общепромышленный асинхронный электродвигатель АИР90LA8

Условное обозначение электродвигателя АИР90LA8



изготавливаются по умолчанию:

- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).

Изготовление электродвигателей АИРС, АИРЕ, АИРМ (с повышенным скольжением, двумя концами вала и другие спец. исполнения), производится под заказ.

  Монтажное исполнение двигателей:
- На лапах (IM 10...1)
- Фланцевые (IM 30...1)
- Комбинированные, лапы+фланец (IM 20...1)



Габаритные размеры электродвигателя АИР90LA8

Схема при монтажном исполнении IM108X:



Схема при монтажном исполнении IM208X (IM308X;IM218X;IM368X):



Модель эл.двигателя	Вариант монтажного исполнения	L1	L10	L17	L20	L21	L30	L31	L33	L39	b1	b2	b10	b16	b30	b31	h	h1	h2	h5	h6	h10	h31	d1	d2	d20	d22	d24	d25
АИР90LA8	IM2081	50	125	10	4	12	337 401*	56	390	0	8	8	140	12	198	-	90	7	7	27	27	10	230 267*	24	24	215	15	250	180
	IM3081
	IM2181				3,5																					130	M8	160	110
	IM3681				3																					115	M8	140	95













Характеристики электродвигателя АИР90LA8

Модель эл.двигателя	Частота вращения эл.двигателя, об/мин	Мощность эл.двигателя, кВт	КПД, %	cosφ	In/Iн	Mn/Mн	Mmax/Mн	Mmin/Mн	Масса эл.двигателя, кг
АИР90LA8	700	0,75	70	0,71	4	1,5	2	1,5	17,7













Полный каталог электродвигателей АИР со всеми техническими характеристиками и условиями эксплутации



- 0.75
- 750
