АИР63В2

Электродвигатели серии АИР - трехфазные, асинхронные, переменного тока, общепромышленные, применяются для комплектации агрегатов и механизмов различного назначения электроприводами (промышленные насосы, вентиляционные системы, транспортеры, подъемники и др.)

3950.00 грн/шт.

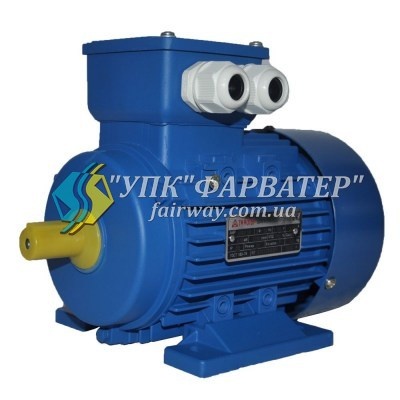

Общепромышленный асинхронный электродвигатель АИР63В2

Условное обозначение электродвигателя АИР63В2

АИ - Обозначение серии электродвигателя
Р - Вариант привязки мощности к установочным размерам (стандарт РС3031-71)
63 - Высота оси вращения, мм
В - Длина сердечника (первая длина)
- Число полюсов
У -Климатическое исполнение (районы с умеренным климатом)
2- Категория размещения при эксплуатации



изготавливаются по умолчанию:

- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).

Изготовление электродвигателей АИРС63В2, АИРЕ63В2, АИРМ63В2 (с повышенным скольжением, двумя концами вала и другие спец. исполнения), производится под заказ.

  Монтажное исполнение двигателей:
- На лапах (IM 10...1)
- Фланцевые (IM 30...1)

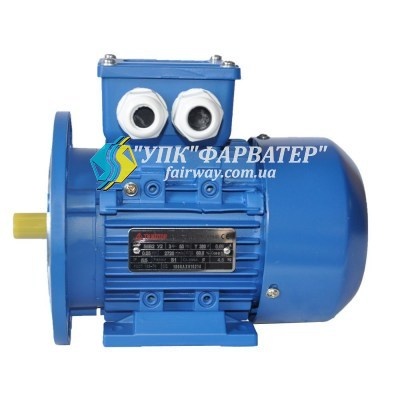

- Комбинированные, лапы+фланец (IM 20...1)



Габаритные размеры электродвигателя АИР63В2

Схема при монтажном исполнении IM108X:



Схема при монтажном исполнении IM208X (IM308X;IM218X;IM368X):



Модель эл.двигателя Вариант монтажного исполнения L1 L10 L17 L20 L21 L30 L31 L33 L39 b1 b2 b10 b16 b30 b31 h h1 h2 h5 h6 h10 h31 d1 d2 d20 d22 d24 d25
АИР63В2 IM2081 30 80 7 3,5 10 237 40 263 0 5 5 100 10 142 90 63 5 5 16 16 8 161 14 14 130 10 160 110
IM3081
IM2181 2,5 75 M5 90 60
IM3681 3 100 M6 110 80













Характеристики электродвигателя АИР63В2

Модель эл.двигателя Частота вращения эл.двигателя, об/мин  Мощность эл.двигателя, кВт  КПД, % cosφ In/Iн Mn/Mн Mmax/Mн Mmin/Mн Масса эл.двигателя, кг
АИР63В2 2730 0,55 75 0,81 5 2,2 2,2 1,8 6,1













Полный каталог электродвигателей АИР со всеми техническими характеристиками и условиями эксплутации



- 0.55
- 3000
