АИР56А4

Электродвигатели серии АИР - трехфазные, асинхронные, переменного тока, общепромышленные, применяются для комплектации агрегатов и механизмов различного назначения электроприводами (промышленные насосы, вентиляционные системы, транспортеры, подъемники и др.)

2980.00 грн/шт.

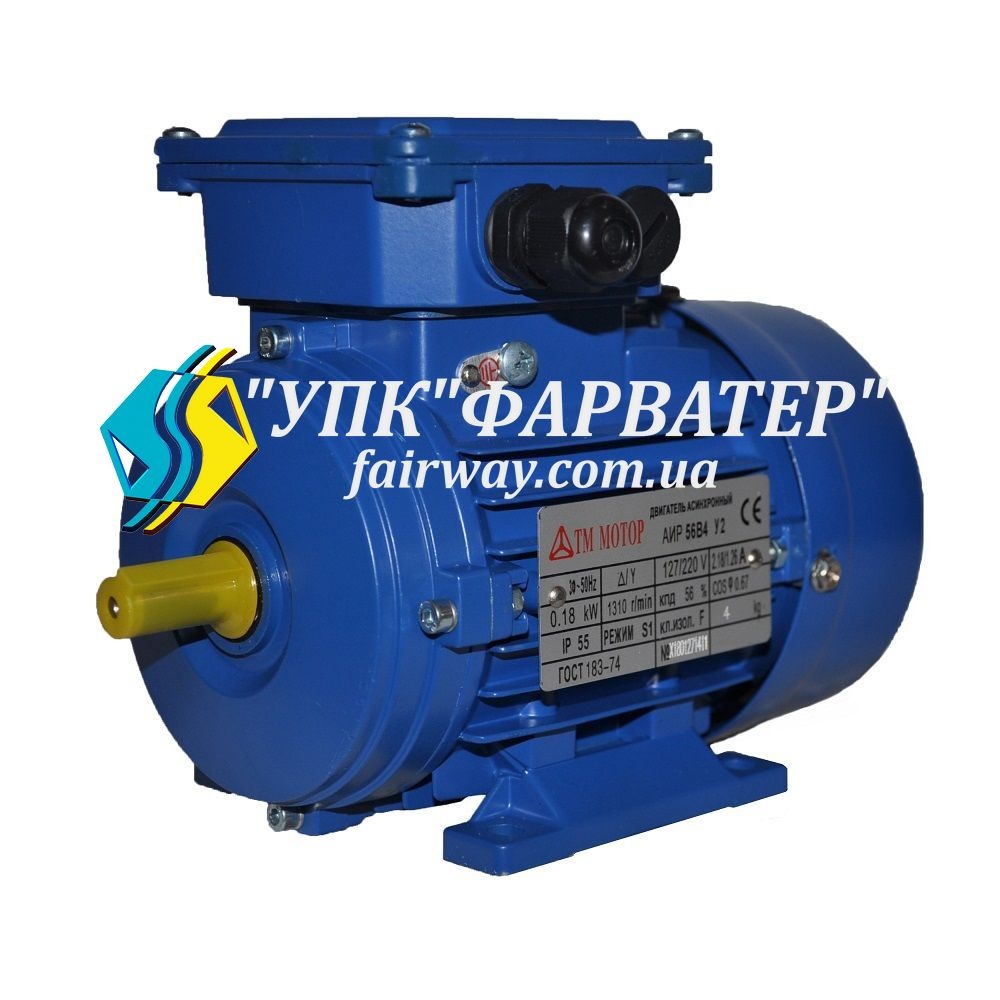

Общепромышленный асинхронный электродвигатель АИР56А4

Условное обозначение электродвигателя АИР56А4

АИ - Обозначение серии электродвигателя

Р - Вариант привязки мощности к установочным размерам (стандарт РС3031-71)

56 - Высота оси вращения, мм

А - Длина сердечника (первая длина)

4 - Число полюсов

У -Климатическое исполнение (районы с умеренным климатом)

2- Категория размещения при эксплуатации

изготавливаются по умолчанию:

- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).

Изготовление электродвигателей АИРС56А4, АИРЕ56А4, АИРМ56А4 (с повышенным скольжением, двумя концами вала и другие спец. исполнения), производится под заказ.

Монтажное исполнение двигателей:
- На лапах (IM 10...1)
- Фланцевые (IM 30...1)
- Комбинированные, лапы+фланец (IM 20...1)

Габаритные размеры электродвигателя АИР56А4

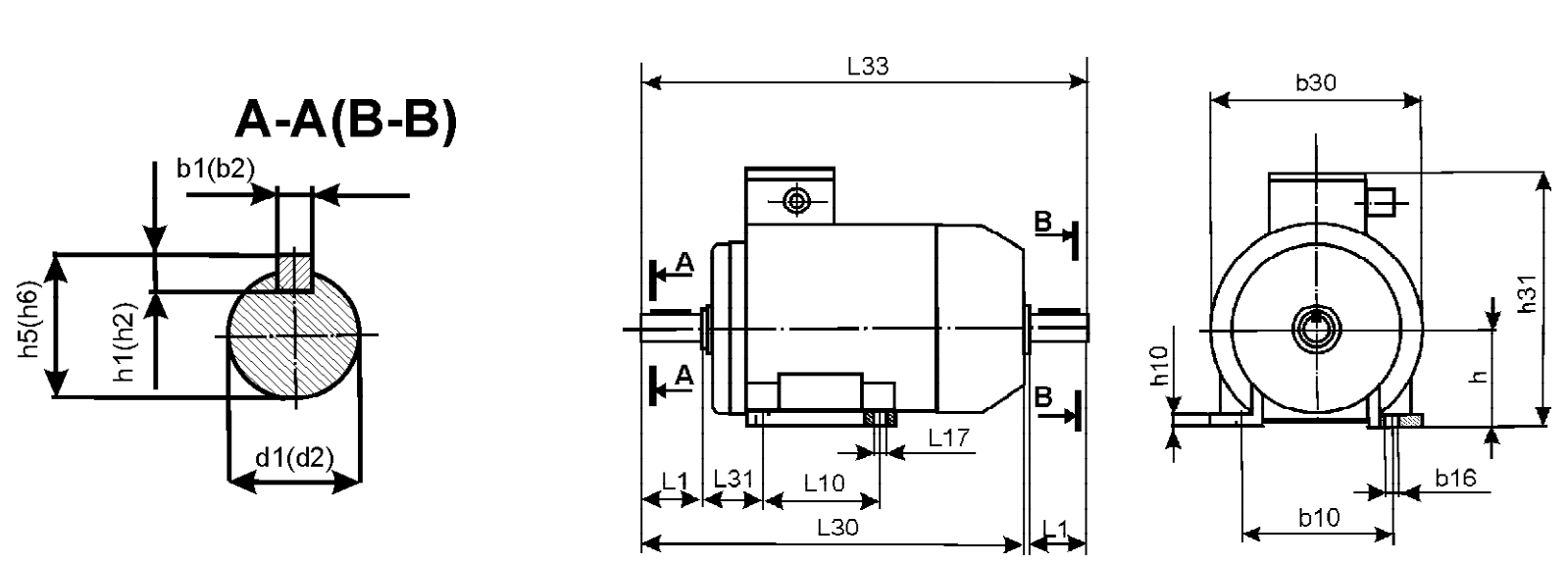

Схема при монтажном исполнении IM108X:

Схема при монтажном исполнении IM208X (IM308X;IM218X;IM368X):

Модель эл.двигателя

Вариант монтажного исполнения

L1

L10

L17

L20

L21

L30

L31

L33

L39

b1

b2

b10

b16

b30

b31

h

h1

h2

h5

h6

h10

h31

d1

d2

d20

d22

d24

d25

АИР56А4

IM2081

23

71

5,8

3

10

218

36

234

0

4

90

8,8

129

90

56

4

12,5

7

148

11

115

10

320

95

IM3081

IM2181

2,5

65

M5

80

50

IM3681

85

M6

99

70

Характеристики электродвигателя АИР56А4

Модель эл.двигателя	Частота вращения эл.двигателя, об/мин	Мощность эл.двигателя, кВт	КПД, %	cosφ	In/Iн	Mn/Mн	Mmax/Mн	Mmin/Mн	Масса эл.двигателя, кг
АИР56А4	1350	0,12	57	0,66	5	2,2	2,2	1,8	3,6

Полный каталог электродвигателей АИР со всеми техническими характеристиками и условиями эксплутации

- 0.12
- 1500
