АИР132S4

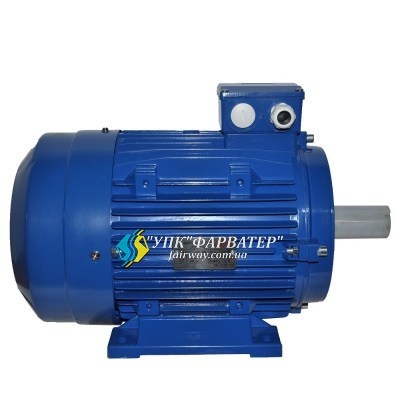

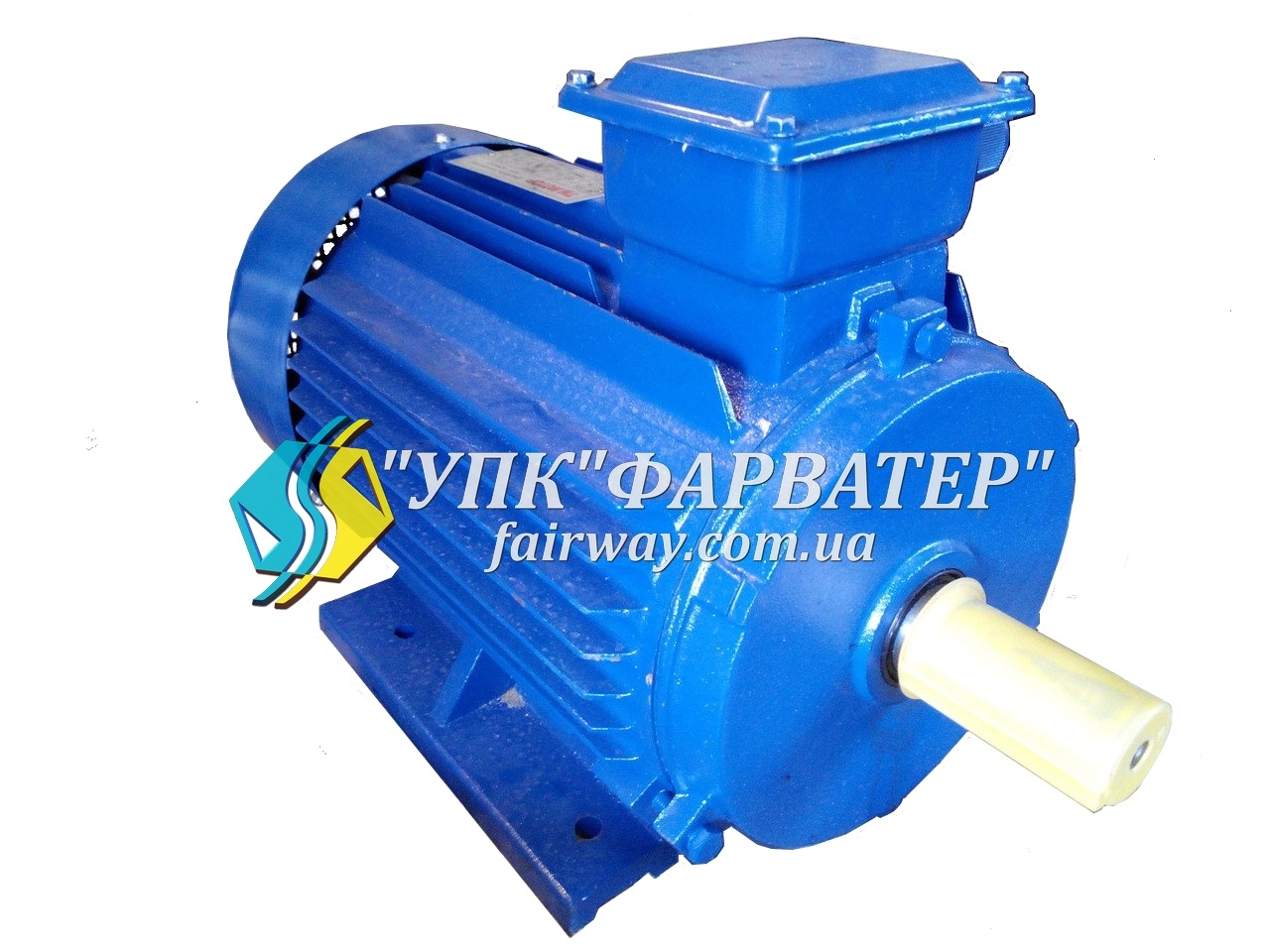

Общепромышленный асинхронный электродвигатель АИР132S4

Условное обозначение электродвигателя АИР132S4



изготавливаются по умолчанию:

- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).

Изготовление электродвигателей АИРС, АИРЕ, АИРМ (с повышенным скольжением, двумя концами вала и другие спец. исполнения), производится под заказ.

  Монтажное исполнение двигателей:
- На лапах (IM 10...1)
- Фланцевые (IM 30...1)
- Комбинированные, лапы+фланец (IM 20...1)



Габаритные размеры электродвигателя АИР132S4

Схема при монтажном исполнении IM108X:



Схема при монтажном исполнении IM208X (IM308X;IM218X;IM368X):



Модель эл.двигателя	Вариант монтажного исполнения	L1	L10	L17	L20	L21	L30	L31	L33	L39	b1	b2	b10	b16	b30	b31	h	h1	h2	h5	h6	h10	h31	d1	d2	d20	d22	d24	d25
АИР132S4	IM2081	80	140	12	5	19	463	89	546	0	10	10	216	16	287	-	132	8	8	41	41	16	316	38	38	300	19	350	250
	IM3081
	IM2181				3,5																					165	M10	200	130
	IM3681













Характеристики электродвигателя АИР132S4

Модель эл.двигателя	Частота вращения эл.двигателя, об/мин	Мощность эл.двигателя, кВт	КПД, %	cosφ	In/Iн	Mn/Mн	Mmax/Mн	Mmin/Mн	Масса эл.двигателя, кг
АИР132S4	1440	7,5	87,5	0,83	7,5	2	2,5	1,6	53,5











Полный каталог электродвигателей АИР со всеми техническими характеристиками и условиями эксплутации



- 7.5
- 1500
