АИР132M6

Электродвигатели серии АИР - трехфазные, асинхронные, переменного тока, общепромышленные, применяются для комплектации агрегатов и механизмов различного назначения электроприводами (промышленные насосы, вентиляционные системы, транспортеры, подъемники и др.)

6446.00 грн/шт.

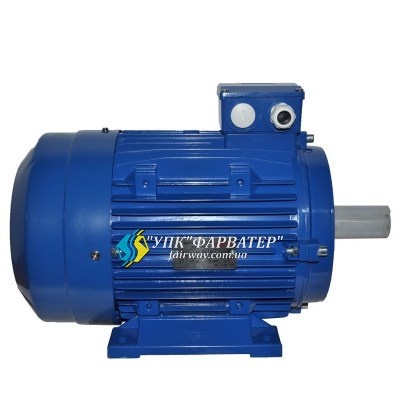

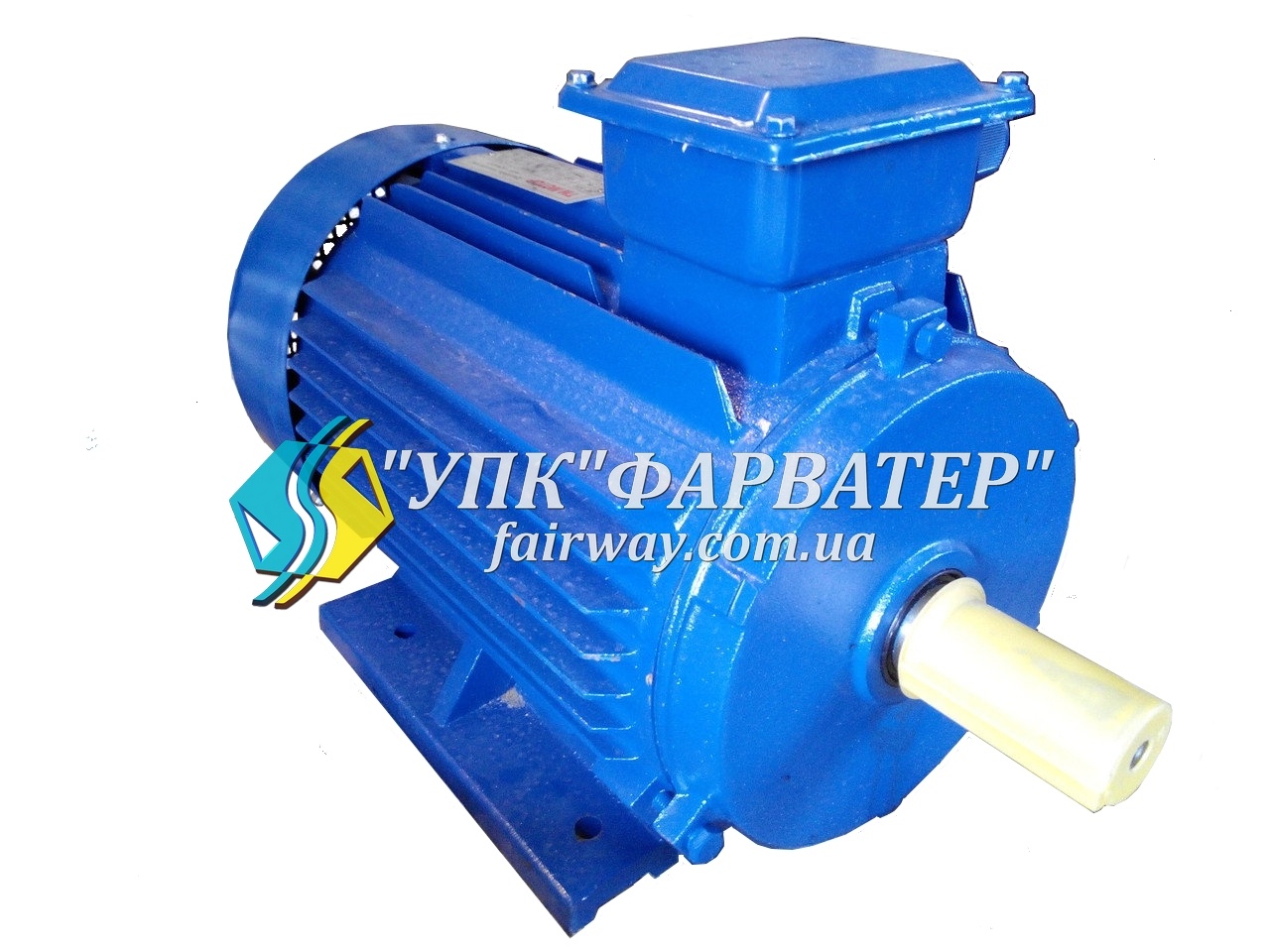

Общепромышленный асинхронный электродвигатель АИР132M6

Условное обозначение электродвигателя АИР132M6

АИ - Обозначение серии электродвигателя
Р - Вариант привязки мощности к установочным размерам (стандарт РС3031-71)
132 - Высота оси вращения, мм
M - Установочные размеры по длине станины
- Число полюсов
У -Климатическое исполнение (районы с умеренным климатом)
2- Категория размещения при эксплуатации



изготавливаются по умолчанию:

- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).

Изготовление электродвигателей АИРС, АИРЕ, АИРМ (с повышенным скольжением, двумя концами вала и другие спец. исполнения), производится под заказ.

  Монтажное исполнение двигателей:
- На лапах (IM 10...1)
- Фланцевые (IM 30...1)

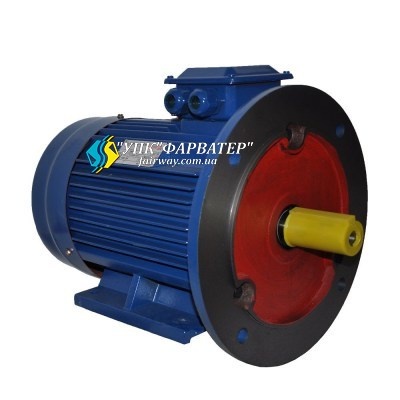

- Комбинированные, лапы+фланец (IM 20...1)



Габаритные размеры электродвигателя АИР132M6

Схема при монтажном исполнении IM108X:



Схема при монтажном исполнении IM208X (IM308X;IM218X;IM368X):



Модель эл.двигателя Вариант монтажного исполнения L1 L10 L17 L20 L21 L30 L31 L33 L39 b1 b2 b10 b16 b30 b31 h h1 h2 h5 h6 h10 h31 d1 d2 d20 d22 d24 d25
АИР132M6 IM2081 80 178 12 5 19 501 89 584 0 10 10 216 16 287 - 132 8 8 41 41 16 316 38 38 300 19 350 250
IM3081
IM2181 3,5 165 M10 200 130
IM3681













Характеристики электродвигателя АИР132M6

Модель эл.двигателя Частота вращения эл.двигателя, об/мин  Мощность эл.двигателя, кВт  КПД, % cosφ In/Iн Mn/Mн Mmax/Mн Mmin/Mн Масса эл.двигателя, кг
АИР132M6 950 7,5 86,5 0,77 7 2 2,2 1,6 64,5











Полный каталог электродвигателей АИР со всеми техническими характеристиками и условиями эксплутации



- 7.5
- 1000
