АИР100L2
Электродвигатели серии АИР - трехфазные, асинхронные, переменного тока, общепромышленные, применяются для комплектации агрегатов и механизмов различного назначения электроприводами (промышленные насосы, вентиляционные системы, транспортеры, подъемники и др.)

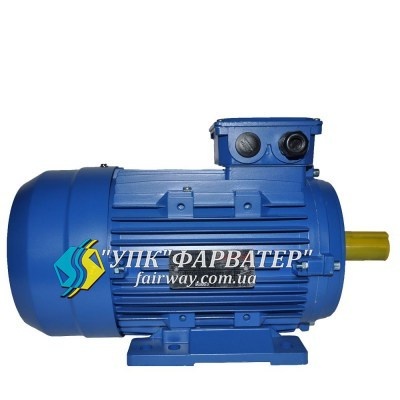

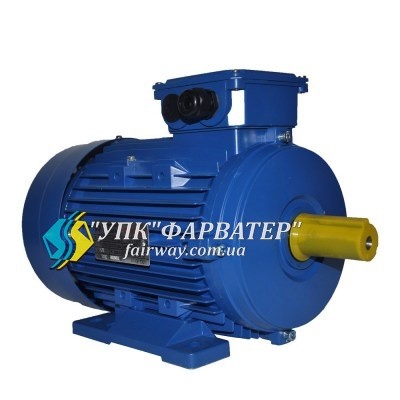

Общепромышленный асинхронный электродвигатель АИР100L2
Условное обозначение электродвигателя АИР100L2
изготавливаются по умолчанию:
- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).
Изготовление электродвигателей АИРС, АИРЕ, АИРМ (с повышенным скольжением, двумя концами вала и другие спец. исполнения), производится под заказ.
Монтажное исполнение двигателей:
- На лапах (IM 10...1)
- Фланцевые (IM 30...1)
- Комбинированные, лапы+фланец (IM 20...1)
Габаритные размеры электродвигателя АИР100L2
Схема при монтажном исполнении IM108X:
Схема при монтажном исполнении IM208X (IM308X;IM218X;IM368X):
| Модель эл.двигателя | Вариант монтажного исполнения | L1 | L10 | L17 | L20 | L21 | L30 | L31 | L33 | L39 | b1 | b2 | b10 | b16 | b30 | b31 | h | h1 | h2 | h5 | h6 | h10 | h31 | d1 | d2 | d20 | d22 | d24 | d25 |
| АИР100L2 | IM2081 | 60 | 140 | 12 | 4 | 14 | 391 460* | 63 | 455 | 0 | 8 | 8 | 160 | 16 | 226 | - | 100 | 7 | 7 | 31 | 31 | 12 | 246,5 288* | 28 | 28 | 215 | 15 | 250 | 180 |
| IM3081 | |||||||||||||||||||||||||||||
| IM2181 | 3,5 | 130 | M8 | 160 | 110 | ||||||||||||||||||||||||
| IM3681 |
Характеристики электродвигателя АИР100L2
| Модель эл.двигателя | Частота вращения эл.двигателя, об/мин | Мощность эл.двигателя, кВт | КПД, % | cosφ | In/Iн | Mn/Mн | Mmax/Mн | Mmin/Mн | Масса эл.двигателя, кг |
| АИР100L2 | 2850 | 5,5 | 88 | 0,88 | 7,5 | 2,1 | 2,4 | 1,6 | 31,5 |
