Электродвигатель 4MTH 132 LB6
Крановые электродвигатели серии 4MTH 132 LB6 с фазным ротором предназначены для приводов металлургического производства и других приводов, работающих при повышенных температурах окружающей среды, от минус 45 до 50°С и относительной влажности не более 98% при 25°С.
Технические характеристики 4МТН132LB6:
Мощность, кВт | 7,5 |
Номинальная частота вращения, об/мин | 940 |
Номинальный ток при напряжении 220В, А | 31 |
Номинальный ток при напряжении 380В, А | 18 |
Номинальный крутящий момент, Н·м | 76,2 |
КПД, % | 73 |
Cos | 0,87 |
Ммакс/Мном | 2,5 |
Номинальный ток ротора, А | 21,7 |
Напряжение ротора, В | 240 |
Масса, кг | 130 |
l1 | l2 | l3 | l10 | l11 | l20 | l21 | l30 | l31 | l33 | l34 | b1 | b2 | b10 | b11 | b30 | b31 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
110 | 110 | --- | 203 | 370 | 4 | --- | 675 | 89 | 788 | --- | 12 | --- | 216 | 280 | --- | --- |
h | h1 | h2 | h5 | h6 | h10 | h31 | h34 | d | d1 | d2 | d5 | d10 | d20 | d22 | d24 | d25 | d30 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
132 | 8 | --- | 45 | --- | 25 | 350 | --- | --- | 42 | 42 | --- | 12 | 300 | 4х19 | 350 | 250 |
--- |
Монтажные исполнения крановых двигателей 4МТН132LB6:

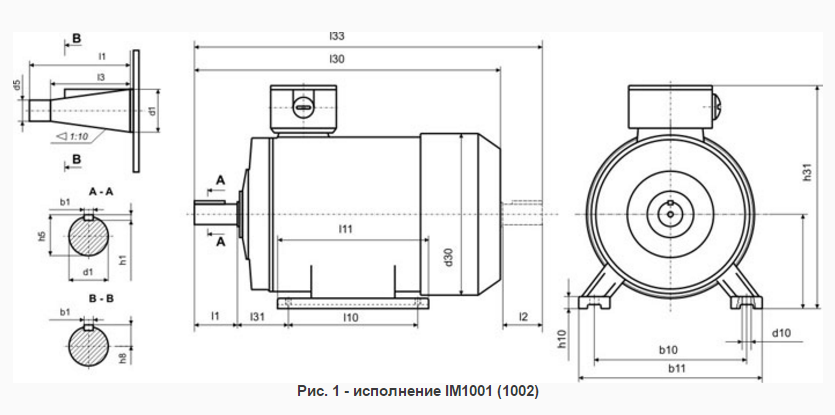

(IМ1001, IМ1002) – горизонтальные, с одним и двумя цилиндрическим концами вала;

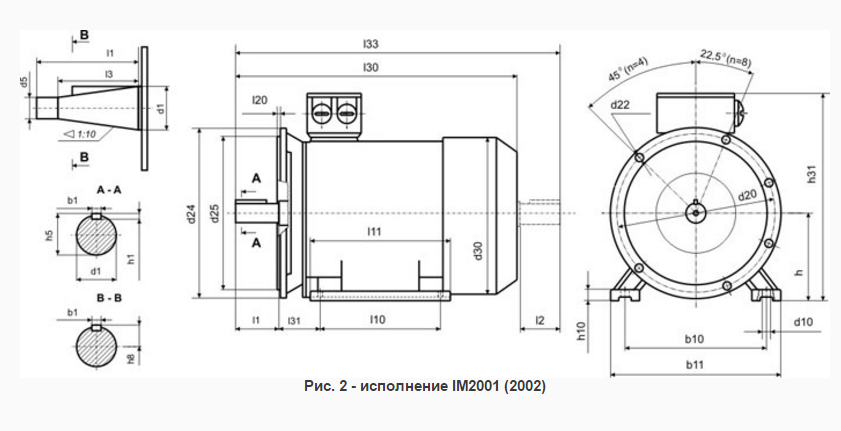

(IМ2001) - горизонтально-фланцевые с одним цилиндрическим концом вала;
(IМ2011, IМ2012) - вертикально-фланцевые с одним и двумя цилиндрическими концами вала;
(IМ1003, IМ1004) - горизонтальные, с одним и двумя коническими концами вала;
(IМ2003, IМ2004) - горизонтально-фланцевые, с одним и двумя коническими концами вала;
(IМ2013, IМ2014) - вертикально-фланцевые с одним и двумя коническими концами вала.
• класс нагревостойкости изоляции - "F" и "H";
• виды климатического исполнения - У, УХЛ, ХЛ, Т, О;
• категория размещения - 1, 2, 3;
