2СМ 100-65-160/2

Агрегаты типа 2СМ - центробежные, горизонтальные, консольные, одноступенчатые, рабочее колесо с односторонним подводом жидкости, применяются для перекачивания бытовых и промышленных загрязненных жидкостей с уровнем рН 6-8,5, плотностью до 1100 кг/м3, температурой до +90ºС, с содержанием абразивных частиц не более 1% по объему, размером до 5 мм и микротвердостью до 9000 МПа.



Насос 2СМ 100-65-160/2 сточно динамичный. Для сточно-массных сред.

Материал корпуса насоса - чугун.

Уплотнения вала насоса: двойное сальниковое (с обозначением - С) или торцовое (с обозначением ТСУ).

Комлектуется Агрегат насосный: 2СМ 100-65-160/2   -  АИР160S2
                                                              2СМ 100-65-160/2а  - АИР132M2
                                                              2СМ 100-65-160/2б  - АИР112М2
мощностью электродвигателя 15 кВт на 2900 об/мин.

Условные обозначения насоса 2СМ 100-65-160/2:
  • 2СМ Тип насоса
  • 100 -Диаметр входа, мм
  • 65 -Диаметр выхода, мм
  • 160 -Номинальный диаметр рабочего колеса, мм
  • 2- Условное обозначение частоты вращения (2900 об/мин)
  • а,б- Обточка рабочего колеса, мм



Габаритные размеры агрегата 2СМ 100-65-160/2:





 Типоразмер агрегата Марка эл. двигателя     L   L1  L2  L3  L5  L8  L10  L11  L12  B  B1  B2  B3  B4  H  H1  h  l2 n d4  Масса насоса Масса агрегата
2СМ 100-65-160/2 5A160S2 1210 210 80 465 80 - 600 315 70 275 305 265 50 195 470 200 160 60 4 19 88 241
2СМ 100-65-160/2а АИРM132M2 1040 200
2СМ 100-65-160/2б A112М2 1120 137









 Д1  Д2  Д3  Д4  n2  d2  h2  Д5  Д6  Д7  Д8  n3  d3  h3
100 170 205 148 4 18 20 65 145 180 122 4 18 20

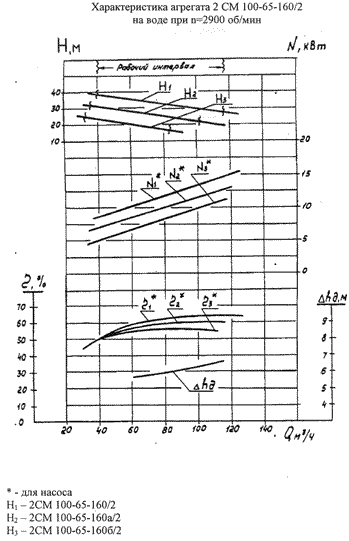

Характеристики насоса 2СМ 100-65-160/2

Типоразмер агрегата Подача, м3/час     Напор, м   Мощность эл.двиг., кВт Частота вращения, об/мин КПД, % Допускаемый кавитац. запас, м Наработка на отказ, ч Ресурс до капремонта, ч
2СМ 100-65-160/2 80 32 15 2900 64 5 7000 32000













Полный каталог насосов 2СМ со всеми техническими характеристиками и условиями эксплутации



Цена указана в грн.с НДС
