Цилиндрический двухступенчатый редуктор РЦД

Цилиндрические двухступенчатые, по расположению осей рабочих колёс -  горизонтальные, с зубчатым зацеплением. Редукторы типа РЦД применяются в конвейерах поточных линий, бетономешалках, грузоподъёмных устройствах, в конструкциях прессов,  в питателях производственных линий, различном оборудовании, используемом для обеспечения разнообразных  производственных процессов и других механизмах для уменьшения скорости вращения валов и увеличения результирующего крутящего момента. В зависимости от исполнения редукторов эксплуатация допускается в районах умеренного, сухого, влажного и тропического климата. Зубчатые пары колёс имеют эвольвентное зацепление.



Конструкция редуктора РЦД

Редуктор состоит из разъёмного корпуса по оси валов, изготовленного методом литья или сварки в котором размещаются элементы двухступенчатой передачи - зубчатые колеса, установленные на валы со шпоночным соединением, валы установлены на подшипниках, в нижней части корпуса масляная ванна для смазки зацепления. Входной и выходной вал имеет посадочное место для шкива ременной передачи либо муфты. Редуктор проектируют или индивидуально для привода конкретной машины, или универсально по ряду заданных параметров  нагрузки и передаточному числу без указания конкретного назначения. Для смазки колёс используется масло которое выбирают по вязкости исходя из контактного напряжения и средней скорости зацепления. В подшипники при сборке закладывается пластичная смазка.



Посадки основных деталей редуктора

Детали находящиеся на валах (зубчатые колёса, звёздочки, шкивы, муфты) устанавливают с натягом – посадки Н7/n6, H7/k6, H7/j6; детали  на концах валов устанавливаемые по переходным - посадки  H7/h6, H7/g6, H7/f6. Посадки на шейки валов под подшипники – поле допуска k6, n6, j6; отверстия в корпусе под подшипники – поле допуска Н7.

В шпоночных соединениях шпонки устанавливаются в пазах вала и отверстия по посадке P9(паз)/ h9(шпонка).

Условия применения РЦД:

- неизменная по величине и меняющаяся амплитуда нагрузки при однонаправленном и меняющемся направлении вращения;

- допускается разнонаправленное вращение со скоростью вращения валов не превышающей 1500 об/мин;

- температура окружающего воздуха от -40 до +50 0С;

- не агрессивная среда при повышенной запылённости;

- допускаемая влажность- 95 % при температуре +200С.



Купить Цилиндрический двухступенчатый редуктор РЦД в Днепропетровске

Вы можете  в промышленной компании Фарватер, редукторы на складе, соответствуют техническим требованиям. Компания имеет большой опыт работы в сфере продаж редукторов и другого промышленного оборудования.  Специалисты компании с  высокими знаниями и большим опытом продаж, окажут вам необходимую консультативную помощь, согласуют условия покупки, сроки доставки и выполнят оформление необходимых документов





Размеры редукторов РЦД



Редуктор РЦД

Марка редуктора Размеры в мм
Ас Ат А1 А2 А3 В В1 В2 Н Н1 h L L1 L2 L3 M d n(шт.
РЦД250 250 150 115 165 330 250 200 250 315 160 24 520 400 220 230 185 23 6
РЦД350 350 200 164 240 480 320 255 320 410 212 24 700 545 260 290 235
РЦД400 400 250 190 270 540 360 275 360 510 265 28 800 640 280 335 285 27



















Размеры вала РЦД

Марка редуктора Размеры валов РЦД в мм
d d1 d2 l l1 b t d3 l2 b1 t1
РЦД250 30 50 M20X1.5 80 58 5 15.55 45 82 14 49.5
РЦД350 35 6 18.55 65 102 18 71
РЦД400 85 130 22 93















Марка редуктора Размеры полого вала редуктора в мм
m z b L L1 k B d d1
РЦД250 3 48 25 50 16 22 45 90 110
РЦД350 56 55 125
РЦД400

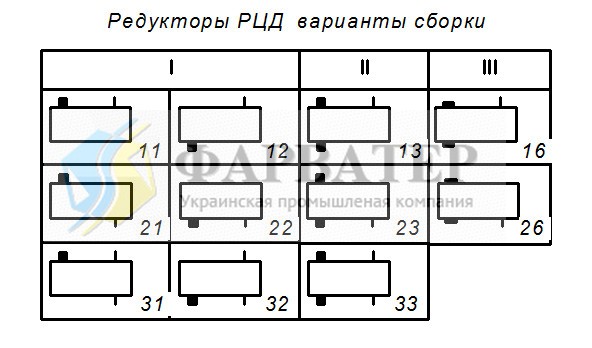

Номера сборок редуктора РЦД





Редуктор РЦДРедуктор РЦД
