АИР200L4
Электродвигатели серии АИР - трехфазные, асинхронные, переменного тока, общепромышленные, применяются для комплектации агрегатов и механизмов различного назначения электроприводами (промышленные насосы, вентиляционные системы, транспортеры, подъемники и др.)

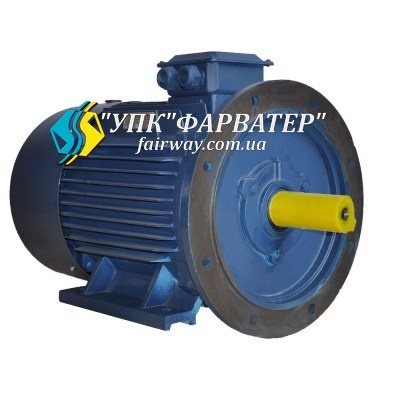

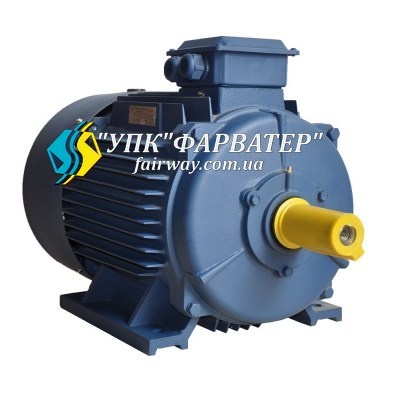

Общепромышленный асинхронный электродвигатель АИР200L4
Условное обозначение электродвигателя АИР200L4
изготавливаются по умолчанию:
- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).
Изготовление электродвигателей АИРС, АИРЕ, АИРМ (с повышенным скольжением, двумя концами вала и другие спец. исполнения), производится под заказ.
Монтажное исполнение двигателей:
- На лапах (IM 10...1)
- Фланцевые (IM 30...1)
- Комбинированные, лапы+фланец (IM 20...1)
Габаритные размеры электродвигателя АИР200L4
Схема при монтажном исполнении IM10...1:
Схема при монтажном исполнении IM20...1:
Схема при монтажном исполнении IM30...1:
Модель эл.двигателя | l30 | h31 | d30 | d24 | b10 | l10 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | d20 | d25 | l39 | l20 | d22 | n |
АИР200L4 | 780 | 505 | 420 | 450 | 318 | 305 | 133 | 55 | 110 | 16 | 59 | 10 | 200 | 19 | 400 | 350 | 0 | 5 | 19 | 8 |
Характеристики электродвигателя АИР200L4
Модель эл.двигателя | Частота вращения эл.двигателя, об/мин | Мощность эл.двигателя, кВт | КПД, % | cosφ | In (при 380В), A | In/Iн | Mmax/Mн | Mmin/Mн | Масса эл.двигателя, кг |
АИР200L4 | 1465 | 45 | 92,3 | 0,87 | 88,4 | 6,9 | 2,4 | 2,2 | 260 |
Полный каталог электродвигателей АИР со всеми техническими характеристиками и условиями эксплутации
