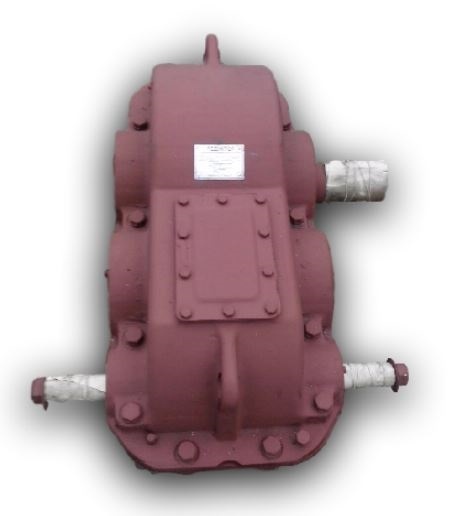

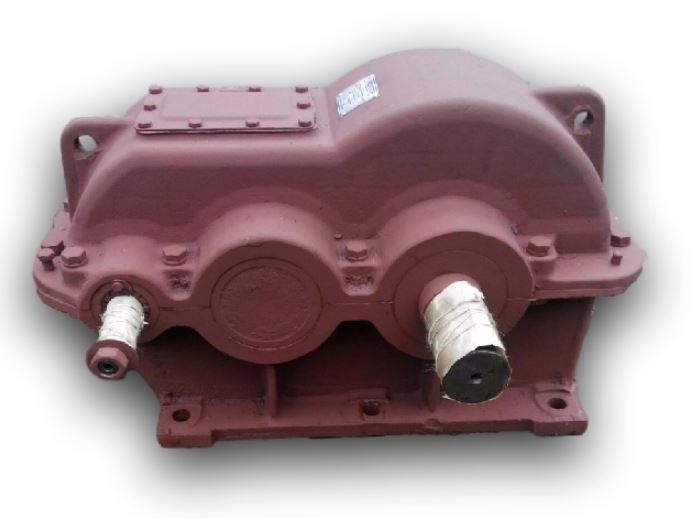

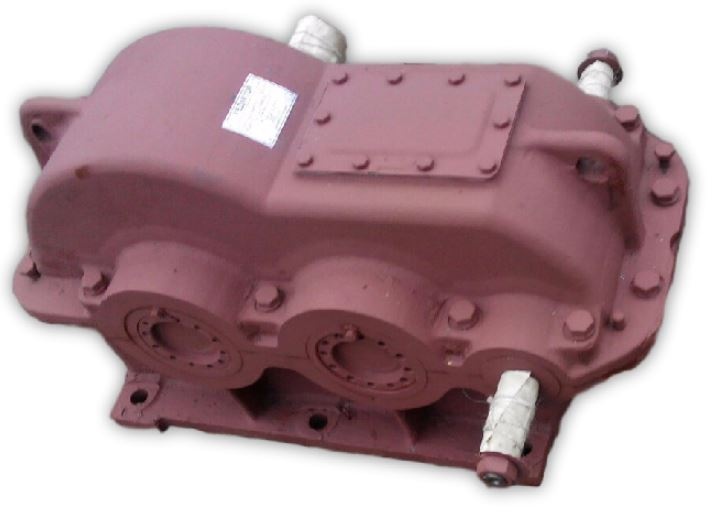

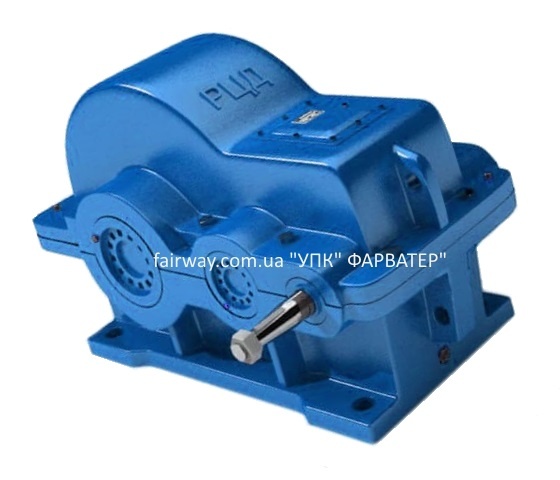

Редуктор РЦД 250-10
Редукторы цилиндрические РЦД-250-10 двухступенчатые горизонтальные общемашиностроительного применения используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Редукторы РЦД-250-10 рассчитаны для работы в следующих условиях: работа длительная до 24 ч. в сутки или с периодическими остановками; работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками; нагрузка одного направления и реверсивная; чатота вращения быстроходного вала не более 1500 об/мин; вращение валов в любую сторону;
Схемы сборки редукторов РЦД-250-10
Основные технические характеристики
Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | Awc | AwT | AwБ |
РЦД-250 | 10, 16, 20, 25, 31.5, 40 | 450 | 87 | 250 | 150 | 100 |
Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | H1 | H2 | d |
РЦД-250 | 520 | 400 | 330 | 165 | 115 | 220 | 230 | 250 | 250 | 200 | 315 | 160 | 24 | 23 |
Типоразмер редуктора | Входной вал | Выходной вал | ||||||||||
d1 | d2 | d3 | l | l1 | b | h | t | d4 | l2 | t1 | b1 | |
РЦД-250 | 30 | М20х1,5 | 27.1 | 80 | 58 | 8 | 7 | 4 | 45 | 82 | 49.5 | 14 |
