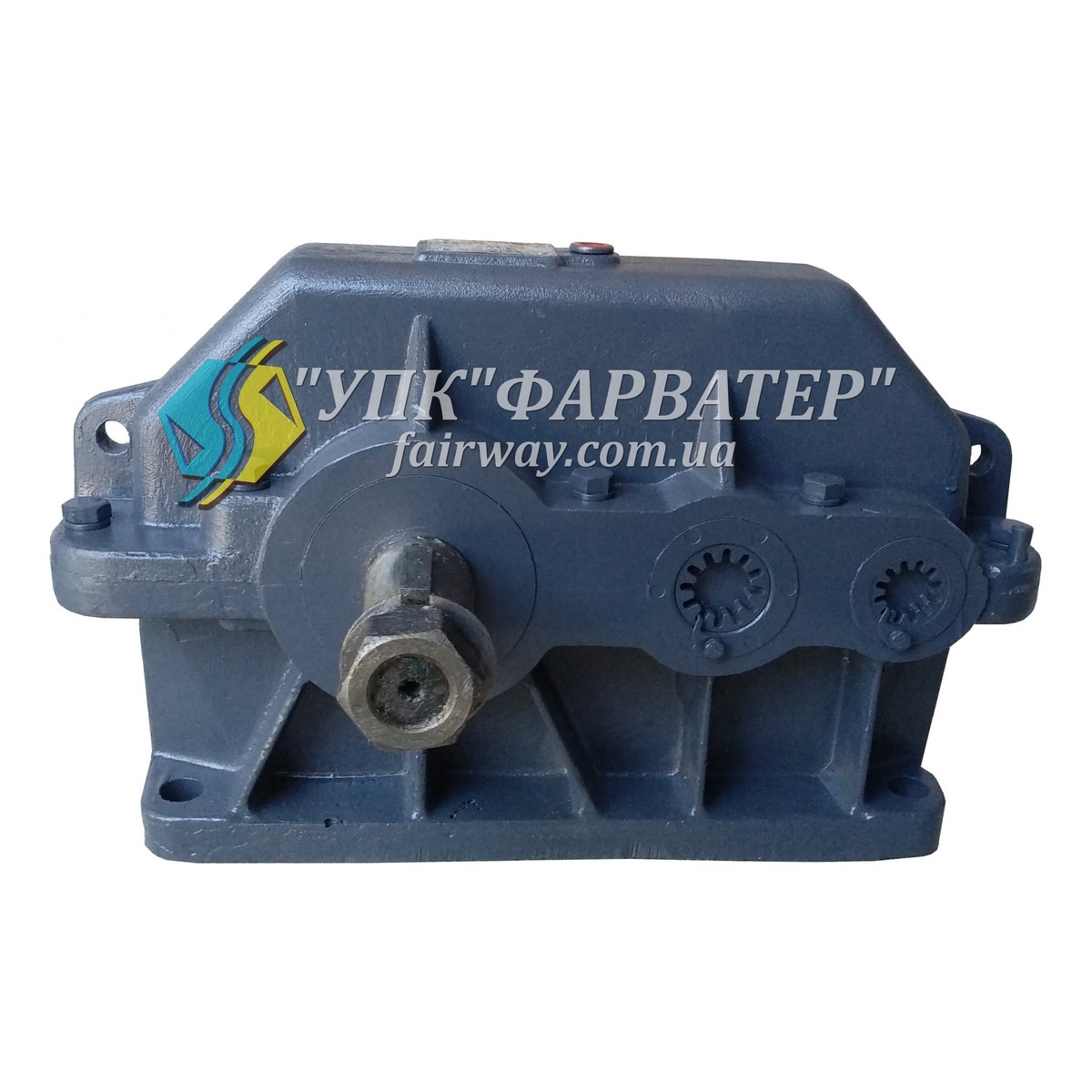

Редуктор (Ц2У) 1Ц2У250-40

Редуктор цилиндрический горизонтальный двухступенчатый

25500.00 грн/шт.

Назначение редуктора: редукторы цилиндрические (Ц2У) 1Ц2У250-40 двухступенчатые горизонтальные общемашиностроительного применения используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Редукторы (Ц2У) 1Ц2У250-40 рассчитаны для работы в следующих условиях: работа длительная до 24 ч. в сутки или с периодическими остановками; работа в непрерывном и повторно-кратковременном режимах,т. е. при переменных нагрузках с периодическими остановками; нагрузка одного направления и реверсивная; частота вращения быстроходного вала не более 1500 об/мин;



Редуктор цилиндрический горизонтальный двухступенчатый 1Ц3У-250 (Ц3У-250)



Схемы сборки редукторов 1Ц2У-250-40

Редуктор цилиндрический горизонтальный двухступенчатый 1Ц3У-250 (Ц3У-250)



Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг AwT AwБ
1Ц2У-250 8, 10, 12.5, 16, 20, 25, 31.5, 40 5000 310 250 160



Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4
1Ц2У-250 829 730 670 212 265



Размеры концов входных и выходных валов



Редуктор цилиндрический горизонтальный двухступенчатый 1Ц3У-250 (Ц3У-250)

Типоразмер редуктора Вал d1 d2 d3 d4 l l1 b h t
1Ц2У-250 входной 40 35.9 М24х2 50 110 82 10 8 5
1Ц2У-250 выходной 90 83.5 М64х4 118 170 130 22 14 9



Условное обозначение редуктора:

Редуктор 1Ц2У-250-20-23-М-УЗ, где
1Ц2У - тип редуктора
250 - межосевое растояние тихоходной ступени,мм
20 - передатоное число
23 - схема сборки
М - исполнение конца тихоходного вала
УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.
1.Исполнение редуктора типа ЦЗУ аналогично типу 1ЦЗУ.
2.Исполнение конца тихоходного вала может быть коническим - К (стандартное исполнение), цилиндрическим - Ц (согласовывается дополнительно при заказе), в виде части зубчатой муфты - М (кроме 1ЦЗУ-160), полым шлицевым - П (кроме 1ЦЗУ-160).
3.Размеры тихоходного вала в виде части зубчатой муфты редуктора 1ЦЗУ аналогичны типу редуктора 1Ц2У.
4.Исполнение тихоходного вала в виде части зубчатой муфты изготавливается по вариантам сборки-11, 12, 21, 22, 31, 32.



- 40
- 250
