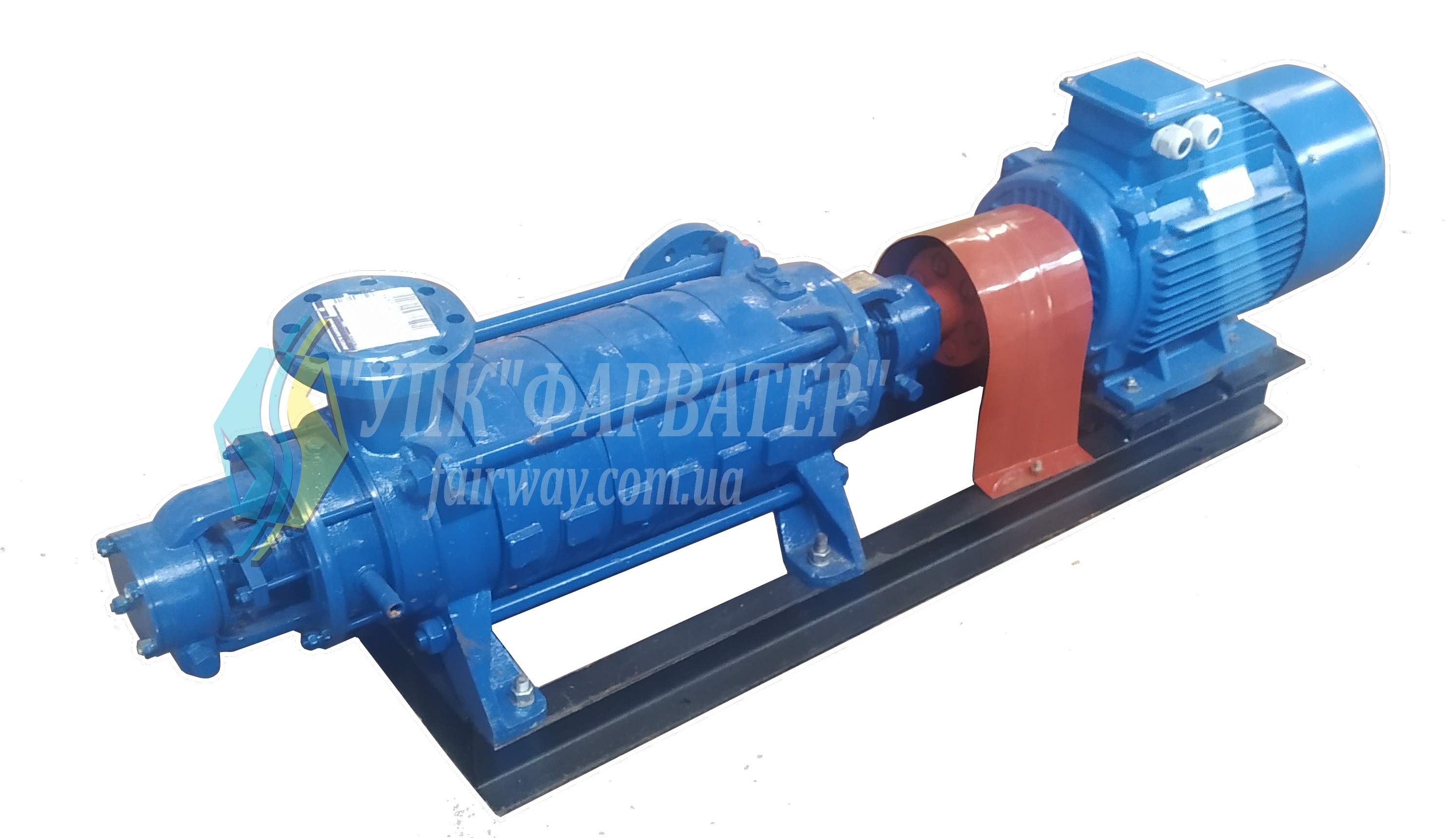

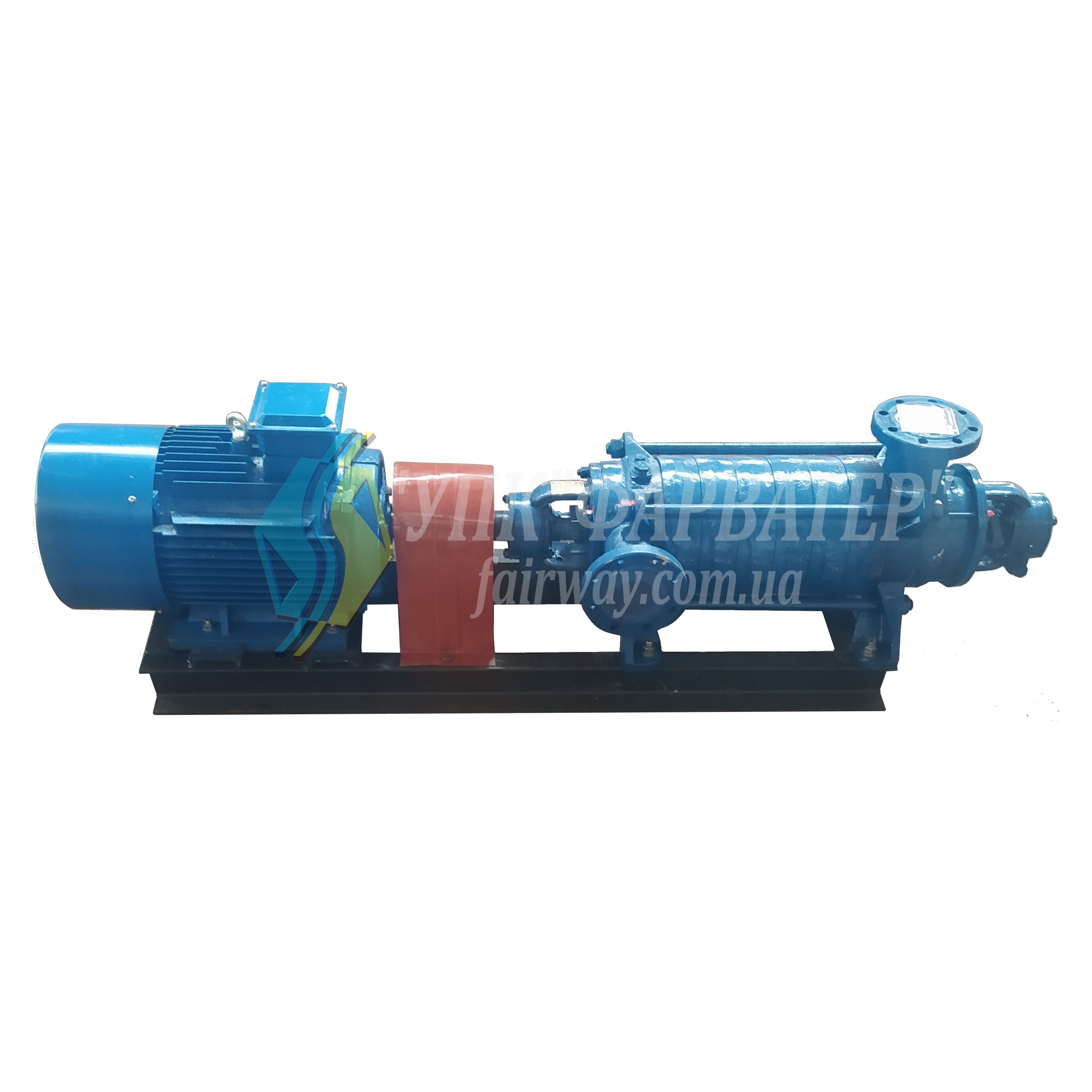

Агрегат насосный ЦНС(Г) 13-175

Агрегат насосный ЦНС(Г) 13-175
Агрегат ЦНС - центробежный секционный горизонтальный насос для перекачивания воды, имеющей водородный показатель рН 7-8,5 и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,1 мм, микротвердостью не более 1,47 ГПа (14,7 кгс/см2), объемная концентрация которых не превышает 0,1%, температурой не более +45ºС (ЦНС), не более +105ºС в системе водоснабжения(ЦНСГ), температурой масла от +2 до +60ºС в масляной системе турбогенераторов (ЦНСМ).
44830.00 грн/шт.




Насос ЦНС 13-175 многоступенчатый центробежный

Материалы насоса ЦНС(Г,М) 13-175: вал - сталь 45-3ГП, проточная часть - чугун СЧ2, защитная втулка - сталь 20.

Уплотнения вала насоса: сальниковое одинарное.

Комлектуется Агрегат насосный: ЦНС 13-175   -  АИР160М2 18,5 кВт на 2950 об/мин.
                                                              ЦНСГ 13-175  - ВРП160М2  18,5 кВт на 2950 об/мин.
                                                              ЦНСМ 13-175 - АИР180М2  30 кВт на 2950 об/мин.


Условное обозначение насоса  ЦНС(Г,М) 13-175-УХЛ4
Ц - Центробежный
Н -Насос
С -Секционный
Г -Для горячей воды
М - Для масла
13 - Подача, м3/час
175 - Напор, м
УХЛ -Климатическое исполнение (районы с умеренным и холодным климатом)
4- Категория размещения при эксплуатации


Габаритные размеры насоса ЦНС (Г,М) 13-175



Типоразмер насоса  L  L1  L2  L3  L4  L5  L7  L9  L10  L11  B  B1  B2  B3   H  H1  Масса насоса
ЦНС 13-175 1052 408 298 408 400 345 230 180 155 215 440 230 350 420 430 230 280











Присоединительные размеры патрубков насосов

 D1  D2  D3  D4  D5  h  d
80 105 121 160 195 23 18







Габаритные размеры агрегата ЦНС (Г,М) 13-175

Типоразмер агрегата Типоразмер электродвигателя Мощность эл.двиг., кВт Напряжение, В Размер L, мм Размер В, мм Размер Н, мм Масса агрегата, кг
ЦНС 13-175 АИР160М2 18,5 220/380 380/660 1697 220 621 457
ЦНСГ 13-175 ВРП160М2 18,5 220/380 1765 220 717 552
ЦНСМ 13-175 АИР180М2 30 380/660 380/660 1740 218 640 508

















Характеристики насоса ЦНС (Г,М) 13-175

Типоразмер насоса Число ступеней насоса Подача номинальная м3/час Напор, м Допускаемый кавитац. запас, м КПД, % Частота вращения эл.двиг. (об/мин) Потребляемая мощность насоса, кВт Средняя наработка на отказ, ч Условленная безотказная наработка, ч Средний ресурс, ч Средний срок службы, лет
ЦНС 13-175 5 13 175 3 48 2950 12,9 6100 4000 9500 8











Графические характеристики насосов, испытанных на воде с плотностью 997 кг/м3, при барометрическом давлении 1013 гПа при частоте вращения 2950 об/мин



Полный каталог насосов ЦСМ со всеми техническими характеристиками и условиями эксплутации

Цена указана в грн.с НДС и учётом доставки по Украине до склада грузопревозочной службы: САТ,ДЕЛИВЕРИ,ИН-ТАЙМ,Ночной Экспресс.



- 13
- 175
