ЦНС 105-147
Агрегат ЦНС - центробежный секционный горизонтальный насос для перекачивания воды, имеющей водородный показатель рН 7-8,5 и других жидкостей, сходных с водой по
плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, микротвердостью не более 1,47 ГПа (14,7 кгс/см2), объемная концентрация которых не превышает 0,2%, температурой не более +45ºС (ЦНС), не более +105ºС в системе водоснабжения(ЦНСГ), температурой масла от +50 до +55ºС в масляной системе турбогенераторов (ЦНСМ).
103000.00
грн/шт.
Насос ЦНС 105-147 многоступенчатый центробежный
Материалы насоса ЦНС 105-147: вал - сталь 45-3ГП, проточная часть - чугун СЧ2, защитная втулка - сталь 20.
Уплотнения вала насоса: сальниковое одинарное.

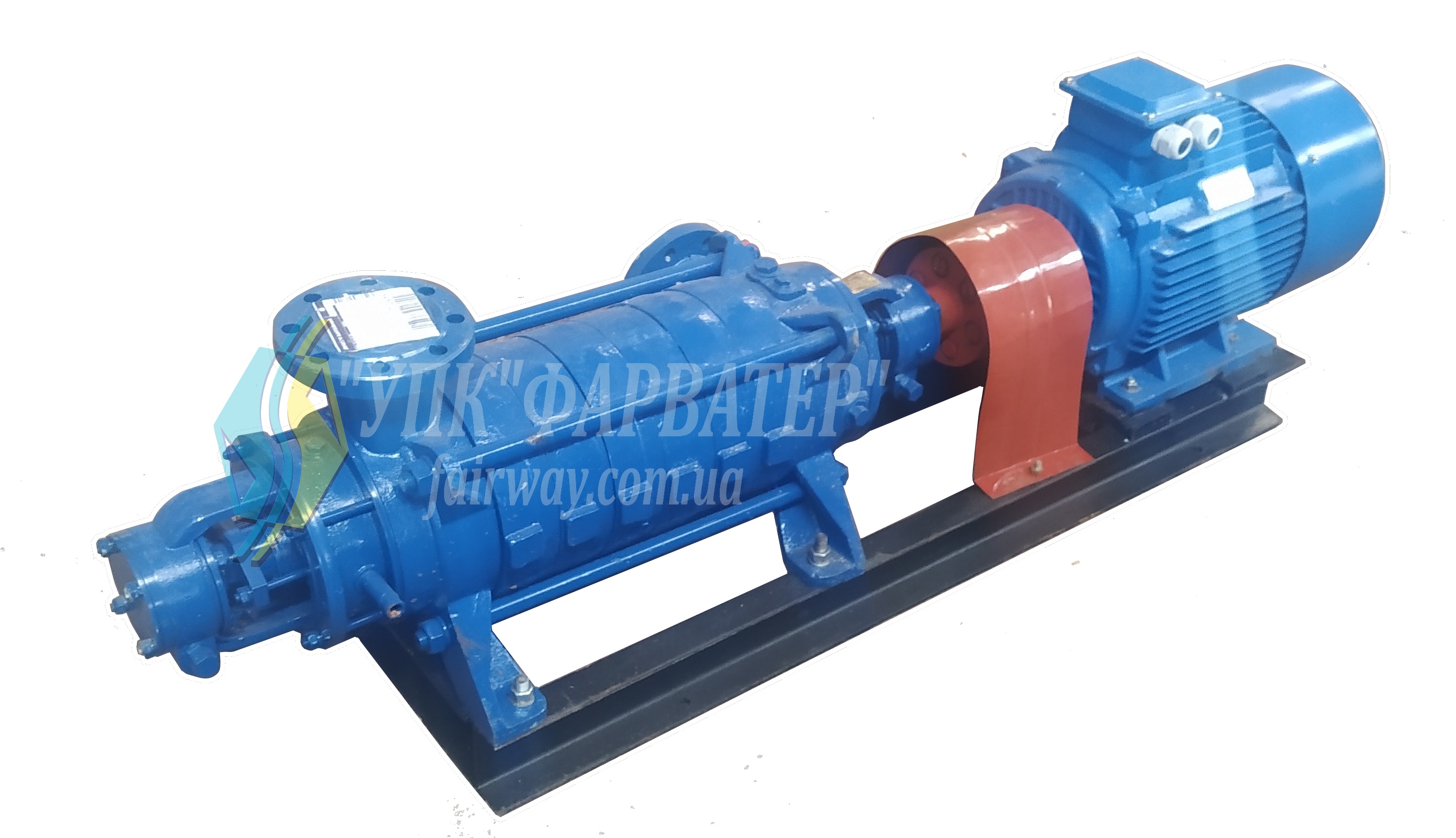

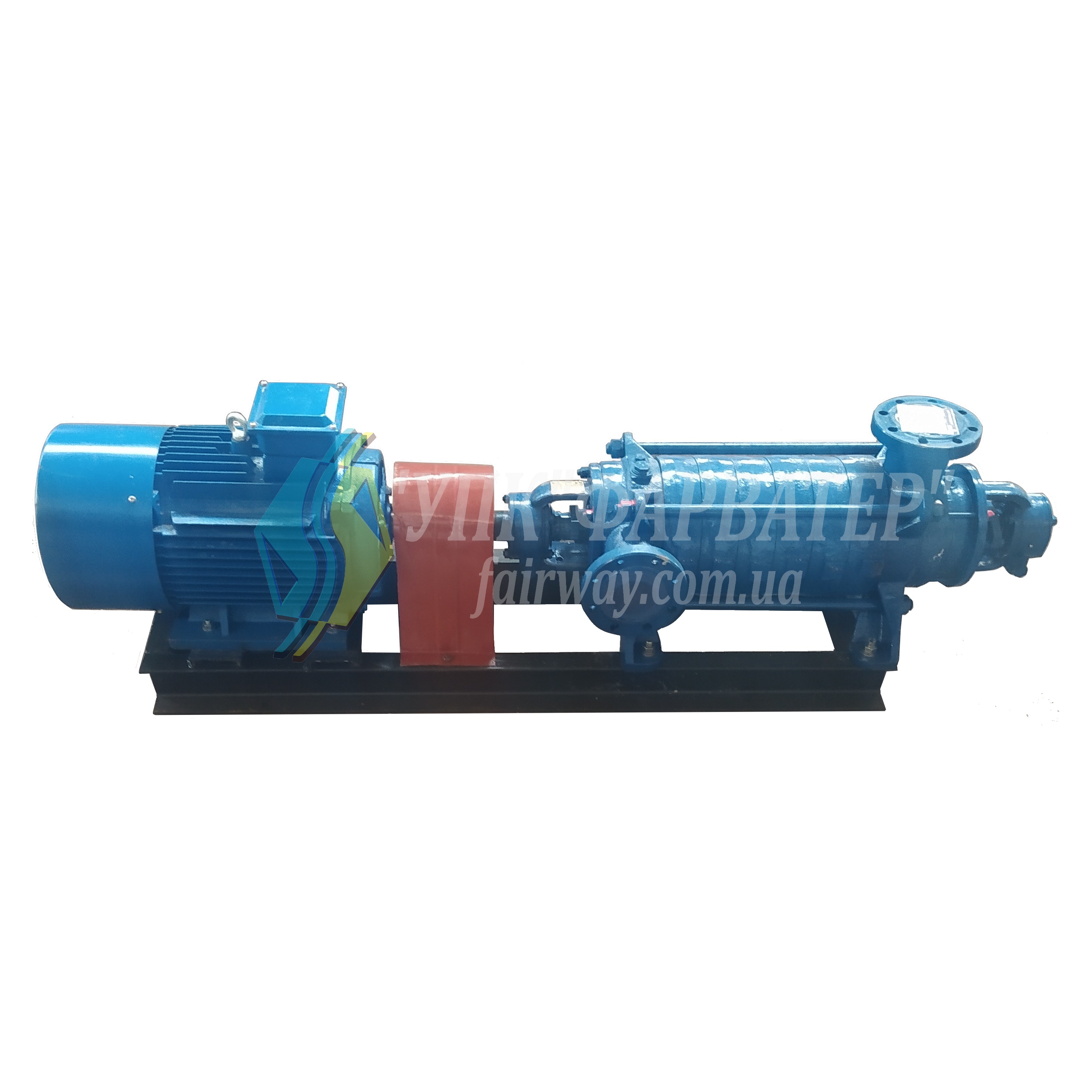

Комлектуется Агрегат насосный: ЦНС 105-147 - АИР250S2 75 кВт на 2950 об/мин.
ЦНСГ 105-147 - 2В250S2 75 кВт на 2950 об/мин.
Возможна комплектация с насом ЦНСМ 105-147
Условное обозначение насоса ЦНС(Г,М )105-147-УХЛ4
Ц - Центробежный
Н -Насос
С -Секционный
Г -Для горячей воды
М - Для масла
105 - Подача, м3/час
147 - Напор, м
УХЛ -Климатическое исполнение (районы с умеренным и холодным климатом)
4- Категория размещения при эксплуатации

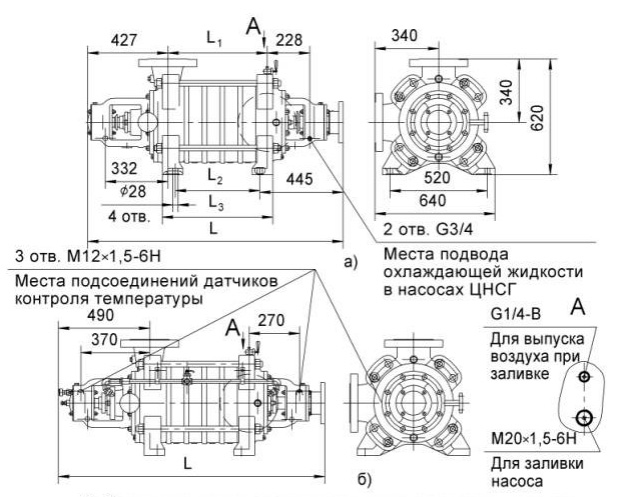

Габаритные размеры насоса ЦНС 105-147
Типоразмер насоса | L(а) | L(б) | L1 | L2 | L3 |
ЦНС (Г) 105-147 | 1170 | 1235 | 340 | 260 | 400 |
Габаритные размеры агрегата ЦНС 105-147
Типоразмер агрегата | Типоразмер электродвигателя | Мощность эл.двиг., кВт | Напряжение, В | L2, мм | L3, мм | L4, мм | H1, мм | Н2, мм | L(c), мм | L(т), мм | B, мм | H, мм | Масса агрегата, кг |
ЦНС 105-147 | 5АM250S2 | 75 | 220/380 | 1550 | 1030 | 180 | 872 | 532 | 2120 | 2185 | 640 | 920 | 1140 |
ЦНСГ 105-147 | 2В250S2 | 75 | 380/660 | 2220 | 2285 | 840 | 920 | 1310 |
Характеристики насоса ЦНС 105-147
Типоразмер насоса | Число ступеней насоса | Подача номинальная м3/час | Напор, м | Допускаемый кавитац. запас, м | КПД, % | Частота вращения эл.двиг. (об/мин) | Потребляемая мощность насоса, кВт | Средняя наработка на отказ, ч | Средний ресурс, ч | Средний срок службы, лет | Масса насоса, кг |
ЦНС(Г) 105-147 | 3 | 105 | 147 | 5,5 | 65 | 2950 | 64,7 | 3000 | 4500 | 5 | 518 |

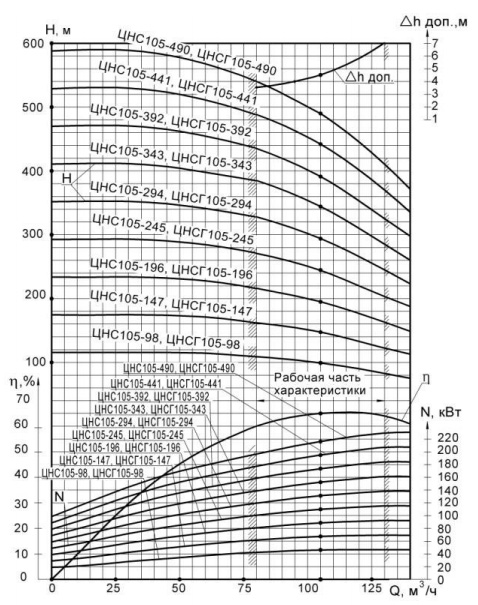

Графические характеристики насосов
Полный каталог насосов ЦСМ со всеми техническими характеристиками и условиями эксплутации
Цена указана в грн.с НДС и учётом доставки по Украине до склада грузопревозочной службы: САТ,ДЕЛИВЕРИ,ИН-ТАЙМ,Ночной Экспресс.
- 147
Отзывы покупателей о ЦНС 105-147
Орынбасар
Насос центробежный секционный ЦНСГ 105-147 без электродвигателя предназначены для перекачивания воды с
температурой от 45 до 105 градусов по Цельсию. Проточная часть изготовлена из материала 12Х18Н10Т.
Техническая характеристика:
подача - 105 м3/час;
напор - 147м;
частота вращения 2950об/мин;
мощность потребляемая насосом - 67 кВт;
КПД насоса -не менее 64%,;
допускаемый кавитационный запас - не более 6м.
Насос должен быть не ранее 2018года выпуска
