Насос АХ50-32-160

Насос АХ50-32-160
Агрегаты электронасосные типа "АХ" - центробежные, горизонтальные, консольные, одноступенчатые, применяются для перекачивания химически активных и нейтральных жидкостей плотностью до 1850 кг/м3, температурой от -40 до +120ºС, с содержанием абразивных частиц не более 1,5% по объему, размером до 1 мм и кинематической вязкостью до 30х10(-6) м2/с



Насос химический АХ50-32-160.

Уплотнения вала насоса: мягкий сальник.

Комлектуется Агрегат насосный: АХ50-32-160   -  АДМ100L2 / АИМ112М2 мощностью 5,5 / 7,5 кВт
                                                              АХ50-32-160а - АДМ100S2 / АДМ100L2 мощностью 4 / 5,5 кВт
                                                              АХ50-32-160б - АДМ90L2 / АДМ100S2 мощностью 3 / 4 кВт
плотностью перекачиваемой жидкости до1,3 / до1,85 т/м3 соответственно и частотой вращения двигателя 2900 об/мин.

Условные обозначения насоса АХ50-32-160:
  • АХ -Тип насоса
  • 50 -Диаметр входа, мм
  • 32 -Диаметр выхода, мм
  • 160 -Номинальный диаметр рабочего колеса, мм
  • а,б -Подрезка рабочего колеса



Данный насос может быть изготовлен из следующих материалов: "К", "Е", "И", "А", "Н".

Условные обозначения материалов:

  • К - Хромированная сталь 12Х18Н9ТЛ
  • Е - Хромоникелемобилибденовая сталь 12Х18Н12М3ТЛ
  • И - Хромоникелемобилденомедистая сталь 07ХН25МДТЛ
  • А - Углеродистая сталь марки 25Л
  • Н - Сплав на никелевой основе ХН65МВЛ



Габаритные размеры агрегата АХ50-32-160:





Габаритные и присоединительные размеры агрегатов:

 Типоразмер агрегата Марка эл. двигателя  В  b1  С  С2  Н  h   h1  h2  L  l  l1  l2  l3  l4  l5  n  d5  Ру МПа Масса агрегата
АХ50-32-160 АИМ112М2 425 170 345 600 495 202 160 40 1045 404 80 38 150 977 80 4 24 1,6 210
АДМ100L2 418 - 339 192 35 936 44 130 885 149
АДМ100S2 418 - 339 192 35 907 44 130 885 144
АДМ90L2 418 - 317 192 35 884 44 130 885 138





 Д  Д2  d  d2  d3  n1  b2  Д1  Д3  d4  d6  d7  n2  b3
160 102 50 125 18 4 15 135 78 32 100 18 4 13





















Характеристики насоса АХ50-32-160

Типоразмер агрегата Подача м3/ч Подача л/с Напор, м Частота вращения, об/мин Допускаемый кавитац. запас, м Мощность потребляемая насосом, кВт
АХ50-32-160 12,5 3,47 32 2900 3,5 2,6
АХ50-32-160а 11,5 3,19 25 2900 3,5 1,96
АХ50-32-160б 10 2,78 20 2900 3,5 1,36

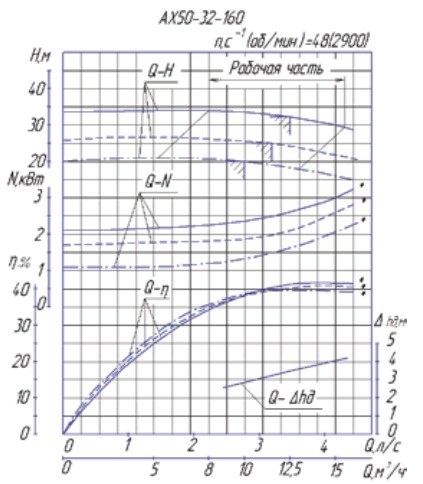

Графические характеристики



Полный каталог насосов типа "АХ" со всеми техническими характеристиками и условиями эксплутации



Цена указана в грн.с НДС и учётом доставки по Украине до склада грузопревозочной службы: САТ,ДЕЛИВЕРИ, ИН-ТАЙМ,Ночной Экспресс.


- 12
- 32
