Насос АХ40-25-160

Насос АХ40-25-160
Агрегаты электронасосные типа "АХ" - центробежные, горизонтальные, консольные, одноступенчатые, применяются для перекачивания химически активных и нейтральных жидкостей плотностью до 1850 кг/м3, температурой от -40 до +120ºС, с содержанием абразивных частиц не более 1,5% по объему, размером до 1 мм и кинематической вязкостью до 30х10(-6) м2/с



Насос химический АХ40-25-160.

Уплотнения вала насоса: мягкий сальник.

Комлектуется Агрегат насосный: АХ40-25-160   -  АИР90L2 / АИР100S2 мощностью 3 / 4 кВт
                                                              АХ40-25-160д - АИМ100S2 / АИР100L2 мощностью 4 / 5,5 кВт
                                                              АХ40-25-160а - АДМ90L2 / АДМ90L2 мощностью 3 / 3 кВт
                                                              АХ40-25-160б - АДМ90L2 / АДМ90L2 мощностью 3 / 3 кВт
плотностью перекачиваемой жидкости до1,3 / до1,85 т/м3 соответственно и частотой вращения двигателя 2900 об/мин.

Условные обозначения насоса АХ40-25-160:
  • АХ -Тип насоса
  • 40 -Диаметр входа, мм
  • 25 -Диаметр выхода, мм
  • 160 -Номинальный диаметр рабочего колеса, мм
  • а,б -Подрезка рабочего колеса



Данный насос может быть изготовлен из следующих материалов: "К", "Е", "И", "А", "Н".

Условные обозначения материалов:

  • К - Хромированная сталь 12Х18Н9ТЛ
  • Е - Хромоникелемобилибденовая сталь 12Х18Н12М3ТЛ
  • И - Хромоникелемобилденомедистая сталь 07ХН25МДТЛ
  • А - Углеродистая сталь марки 25Л
  • Н - Сплав на никелевой основе ХН65МВЛ

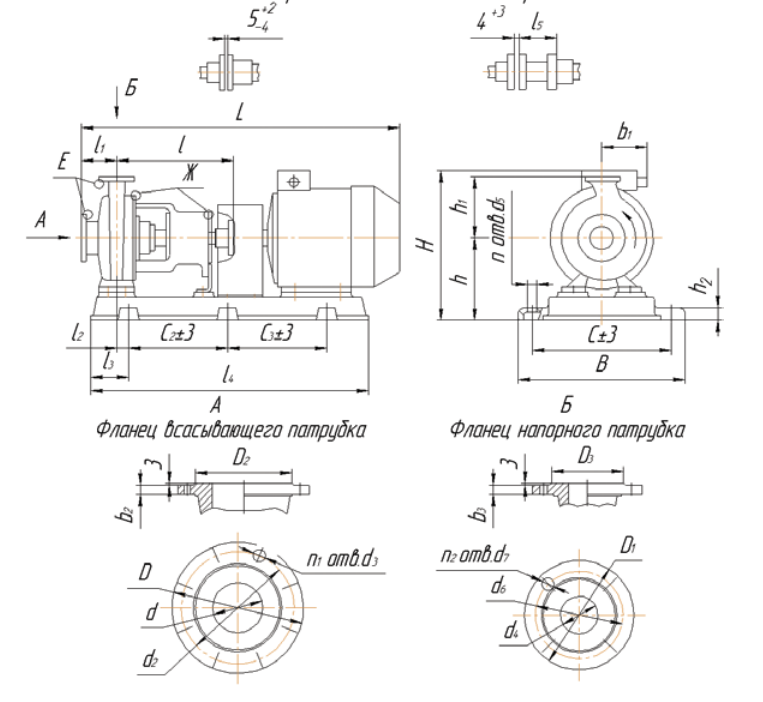

Габаритные размеры агрегата АХ40-25-160:





Габаритные и присоединительные размеры агрегатов:

 Типоразмер агрегата Марка эл. двигателя  В  b1  С  С2  Н  h   h1  h2  L  l  l1  l2  l3  l4  l5  n  d5  Ру МПа Масса агрегата
АХ40-25-160 АДМ100L2 418 - 345 600 339 192 160 35 936 404 80 44 130 885 80 4 24 1,6 142
АИМ100L2 170 467 996 177
АДМ100S2 - 339 906 140
АИМ100S2 170 467 971 172
АДМ90L2 - 339 866 135





 Д  Д2  d  d2  d3  n1  b2  Д1  Д3  d4  d6  d7  n2  b3
145 88 40 110 14 4 14 115 68 25 85 18 4 12























Характеристики насоса АХ40-25-160

Типоразмер агрегата Подача м3/ч Подача л/с Напор, м Частота вращения, об/мин Допускаемый кавитац. запас, м Мощность потребляемая насосом, кВт
АХ40-25-160 6,3 1,75 32 2900 3 1,6
АХ40-25-160а 6 1,67 25 2900 3 1,2
АХ40-25-160б 5 1,39 20 2900 3 0,9
АХ40-25-160д 6,3 1,75 37 2900 3 2,1





















Графические характеристики



Полный каталог насосов типа "АХ" со всеми техническими характеристиками и условиями эксплутации
