АИР160S8
Электродвигатели серии АИР - трехфазные, асинхронные, переменного тока, общепромышленные, применяются для комплектации агрегатов и механизмов различного назначения электроприводами (промышленные насосы, вентиляционные системы, транспортеры, подъемники и др.)

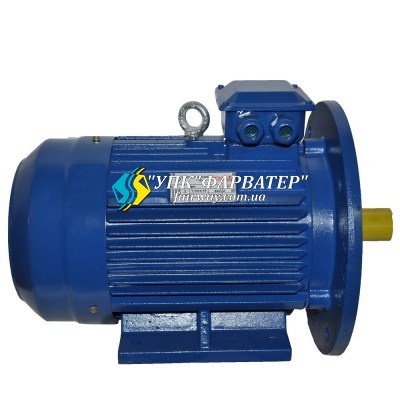

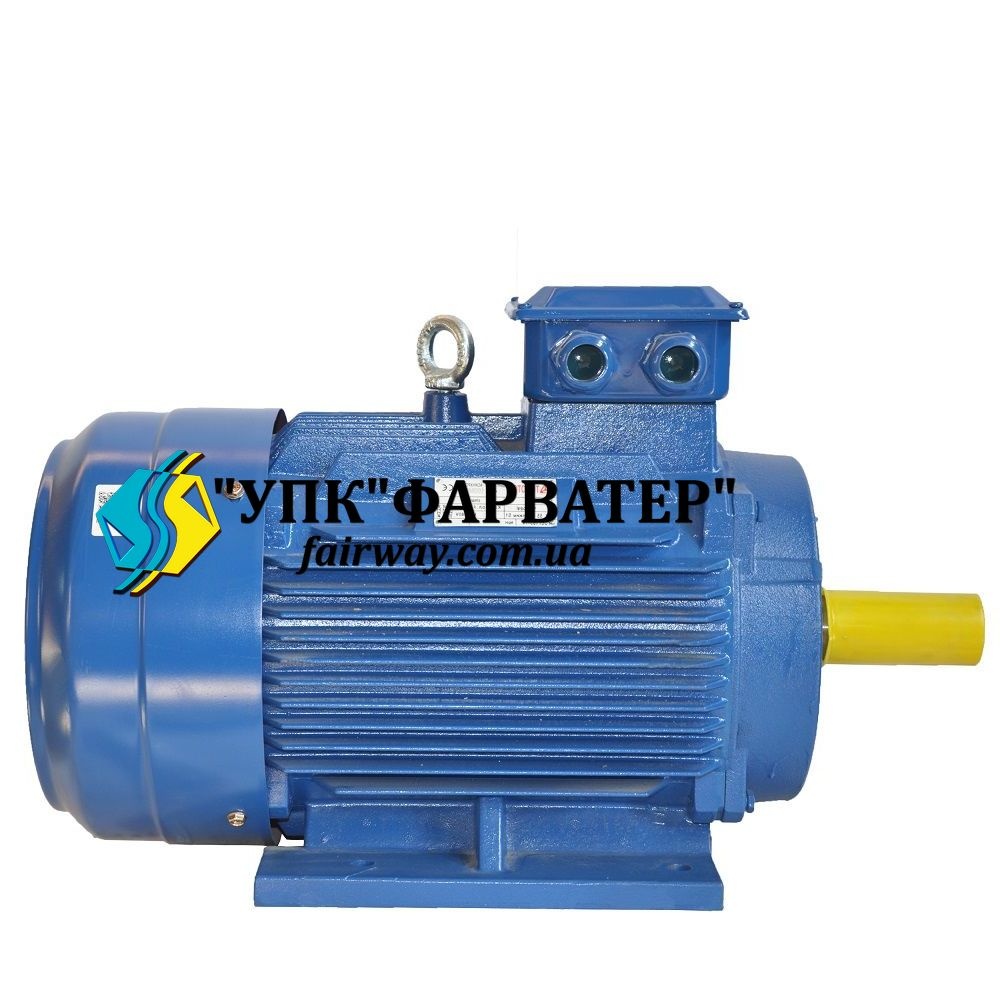

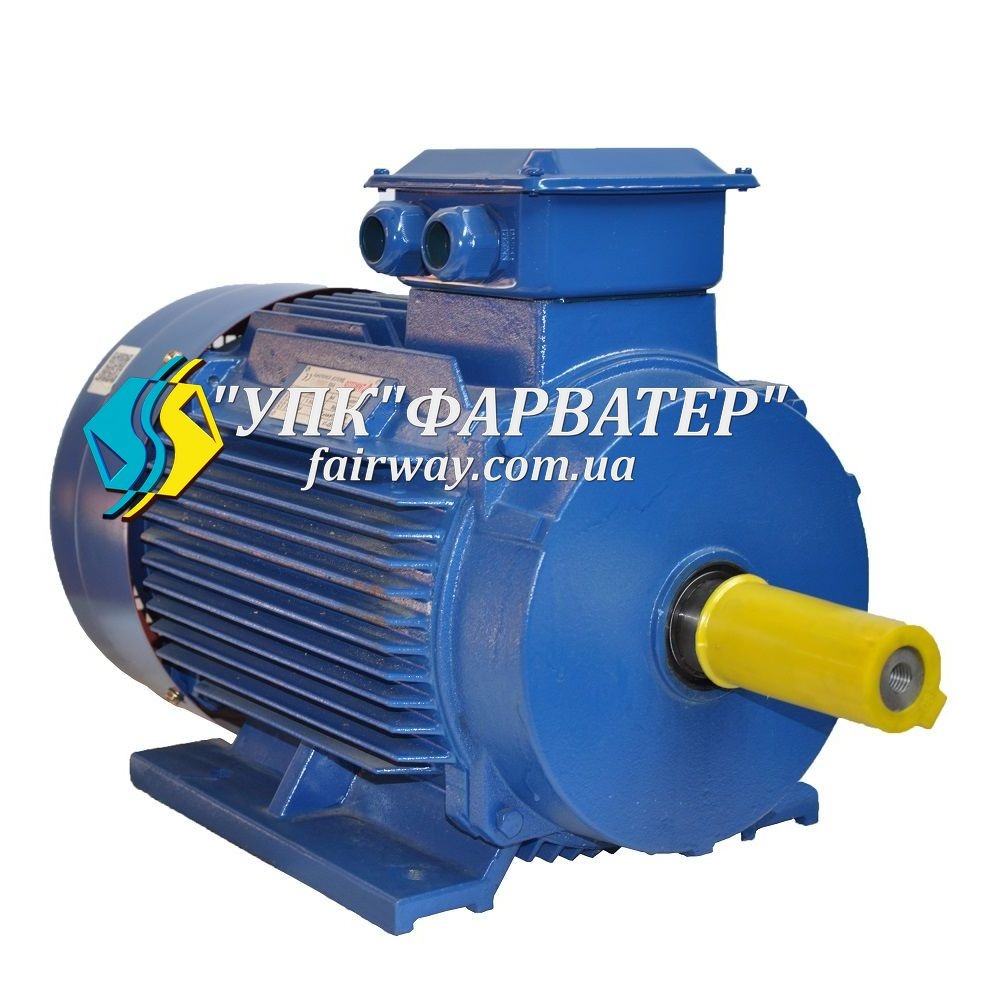

Общепромышленный асинхронный электродвигатель АИР160S8
Условное обозначение электродвигателя АИР160S8
изготавливаются по умолчанию:
- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).
Изготовление электродвигателей АИРС, АИРЕ, АИРМ (с повышенным скольжением, двумя концами вала и другие спец. исполнения), производится под заказ.
Монтажное исполнение двигателей:
- На лапах (IM 10...1)
- Фланцевые (IM 30...1)
- Комбинированные, лапы+фланец (IM 20...1)
Габаритные размеры электродвигателя АИР160S8
Схема при монтажном исполнении IM108X:
Схема при монтажном исполнении IM208X (IM308X;IM218X;IM368X):
Модель эл.двигателя | L1 | L10 | L17 | L20 | L21 | L30 | L31 | L33 | L39 | b1 | b2 | b10 | b16 | b30 | b31 | h | h1 | h2 | h5 | h6 | h10 | h31 | d1 | d2 | d20 | d22 | d24 | d25 |
АИР160S8 | 110 | 178 | 15 | 5 | 13 | 680 | 108 | 785 | 0 | 14 | 12 | 254 | 20 | 350 | - | 160 | 9 | 8 | 51,5 | 45 | 20 | 405 | 48 | 42 | 300 | 19 | 350 | 250 |
Характеристики электродвигателя АИР160S8
Модель эл.двигателя | Частота вращения эл.двигателя, об/мин | Мощность эл.двигателя, кВт | КПД, % | cosφ | In/Iн | Mn/Mн | Mmax/Mн | Mmin/Mн | Масса эл.двигателя, кг |
АИР160S8 | 720 | 7,5 | 86 | 0,72 | 5,5 | 1,7 | 2,3 | 1,5 | 86,9 |
Полный каталог электродвигателей АИР со всеми техническими характеристиками и условиями эксплутации
